Верхние дефекты по фото не понятно, похоже на 11 рисунок. Нижние, с трещиной, ОДР, скорее 30в.

Премного благодарен:raD:

ilkose добавил 07.10.2014 в 16:24
Я правильно понимаю что речь о НТД+ЦП+1+93?
11 рисунок похоже не подходит, там на рабочей поверхности, а у меня не рабочая.
30в.1 очень похоже, еще раз спасибо.

Да. НТД/ЦП-1-93 признаки дефектов, 2-93 каталог дефектов, 3-93 то же, но по стрелочный переводам, но этот документ уже в новой редакции есть.
А на счёт 11 рисунка, вы же не знаете, может этот рельс крученый, т.е. когда то был уложен в путь другой стороной.

Понятно. Ничего, если, как нибудь, в личку по путевым неисправностям вопросы буду задавать?:raD:

Шестидырные накладки разрешается использовать без ограничения скорости на четырех болтах, при условии что с каждого конца рельса недостает по 1 болту. Также в уравнительных пролетах бесстыкового пути рекомендуется использовать только шестидырные накладки

Подвар добавил 07.10.2014 в 23:17
По последним фото. Деревянные накладки использовать запрещено (это закрытие пути для движения). По лопнувшей подкладке, нужно посчитать количество лопнувших на звене, тогда можно делать выводы. Если же она одна, то скорость можно ограничить только от величины просадки под нагрузкой (если более 45мм это закрытие пути для движения).

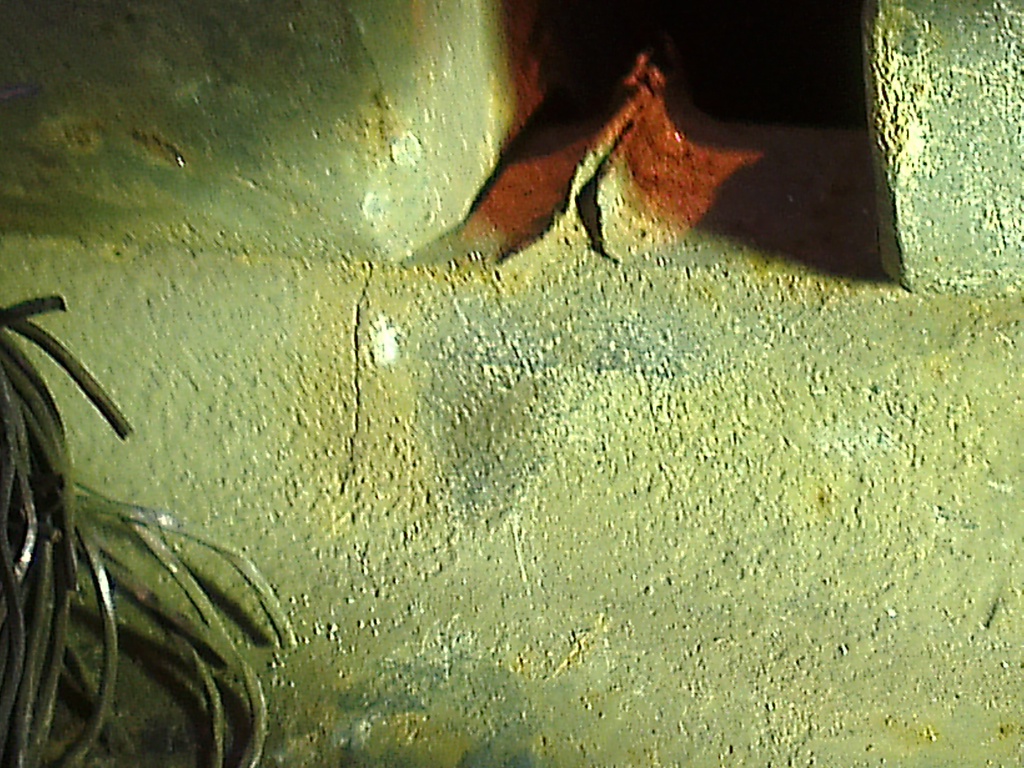

Вот еще вопрос вспомнил, трещина в накладке это как в плане устранения и скорости следования?
Вот например, фото-

http://morepic.ru/images3/08imag2406_7218.jpg

http://morepic.ru/images3/imag2043_9539.jpg

Всегда пожалуйста:thumbup1:

По поводу трещин в накладках, кроме распоряжения 619р от 2005г, не припомню чтоб этот где-то оговаривалось. Скорость 40, устраняется немедленно, но там так мутно написано, что при желании можно трактовать по разному. А вообще, "по жизни" при трещин ограничивают скорость до 40. При полном изломе, движение закрывается или скорость 25, но это уже "отсебятина". На сколько мне известно, на железных дорогах, есть свои нормативные документы регламентирующие действия пои этой неисправности. Узнавал у знакомых работающих на МЖД. У них приказом закреплено трещина 25, излом закрытие.

Премного благодарен, будем искать это распоряжение, может что дорожное найду.

Таки нашёл его, завтра если будет время, выложу. Если разберусь как это тут делается)))

619 р здесь на сайте нашел. Смущает год выпуска (вдруг отменили?) и то что в дорожном каком нибудь распоряжении могут быть скорости меньше. Те заявил такую трещинку, проехал 40 км/ч, а оно оказывается 25, превышение скорости, расстрел)))

619р действующий документ. А на счёт, дорожных приказов.... да, это так, ща последнее десятилетие столько наплодили макулатуры, что сам чёрт не разберется))))

А чтоб ты больше работал. Трудись бедолага не один ты такой.:thumbup1:

Взрез?
