APTEM

Блоки ShSCB предназначены для быстрого и удобного "набирания" схем устройств СЦБ в AutoCAD 2010 и выше. Блоки подойдут для студентов, работников техдокументации, проектировщиков.

Пока блоки на тестировании поэтому всю панель не выкладываю. Не рекомендую использовать в реальных схемах на стадии тестирования блоков. При переходе в уже полноценный релиз сообщу и исправлю первый пост.


Просьба к желающим помочь (тестировщикам):
1. Протестировать все различные варианты блоков и высказать замечания в этой теме
2. Написать предложения по развитию блоков (обсуждение в этой теме)

Для работы блоков подходит пока AutoCAD 2010 и выше. (Возможно в скором будущем блоки будут работать в бесплатном nanoCAD). Для правильного отображения текста в блоках рекомендуется установить шрифт StandartSCB

Вложения

	StandartSCB.rar (31.4 Кб, 113 просмотров)
	Rele 03.01.rar (53.5 Кб, 105 просмотров)
	dwgKontakt_06.rar (22.0 Кб, 80 просмотров)

chp

APTEM,
Пока не заметил разницы с реле из твоей панели

У меня вот какая идея, может контакт в панели один сделать. В одном блоке и с фронтом(тылом) и без?

__________________
"Есть две бесконечные вещи - вселенная и человеческая глупость. Хотя, насчет вселенной я сомневаюсь..." (С) А.Эйнштейн

Александр

APTEM, Спасибо. Посмотрел "мельком", не вдаваясь в подробности. Понравилось.
Пожелание:
1. Снятые с производства реле (НМШ1-1800 и др) сгруппировать отдельно, чтобы при новом проектировании не мешались.
2. НМШМ1-560 неправильно забиты обмотки
3. (Не уверен в данной проблеме, возможно это связано с тем, что я не поставил шрифт) у реле НМШ1 номера выводов слишком низко

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

APTEM

Перед использованием блоков обязательно поставить шрифт.
Автокад для принятия шрифта перегрузить.
Тогда все будет чики-пуки.

Блок старый... я было забросил это дело... но вот поднялась тема в службе Ш по применению на дороге... я задумался... но нужно сделать блоки максимально проверенными. Ну и впринципе есть идея по замене блоков в уже набранных схемах на новые...

Идея про старые реле мне нравится!
Сделать поле "Старые типы реле" и туда по разделам также накопировать... единственное еще один столбец расширит таблицу которая и так немаленькая У этого блока реле есть например недостаток из-за большой таблицы - если на чертеже вставленно много блоков реле и нужно скопировать например схему в другой чертеж (файл) то если копировать с базовой точкой при вставке будут дикие тормоза - я думаю это из-за копирования этой громадной таблицы

НМШМ1-560 это я так понимаю с медной гильзой. т.е. варианты 1-3 только?

Изображения


chp

Тогда встречное предложение, разбить на два блока. Действующие и старые. Кстати АСШ2-220М перемычку 3-41 надо-бы убрать.

А что на дороге у всех машины выше 10 Када?

И еще, наверно НМШ надо первой строкой таблицы.

__________________
"Есть две бесконечные вещи - вселенная и человеческая глупость. Хотя, насчет вселенной я сомневаюсь..." (С) А.Эйнштейн

APTEM

Один блок - одна проблема. Два блока две проблемы.
Я просто еще смотрю вперед на тему выпустили новый тип реле, соответственно старые надо перенести в старый блок новые в новый... какбы путаница не пошла.

APTEM

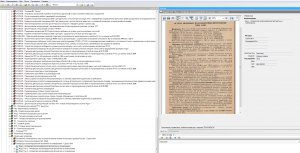

Сорока первый том страница 379. Там написано что надо Хотя вывода 3 я не вижу

Кстати надо еще в старые типы добавить АУШ2. Тока все типы уточнить надо...
В сороке даже в первом издании все тоже самое что и в последнем

невкурсе. Но я думаю скоро нанокад исправит проблемы с динблоками и будет на дороге везде нанокад бесплатный
В любом случае просматривать нанокад дает набранную схему с динблоками

Я пока правлю по замечаниям. Чуть позже выложу вариант исправленного

Углев Дмитрий

А это нормально, что при открытии файла в автокаде 2011 программа пишет "dwgRele_03.dwg содержит элементы вариации. Открыть в редакторе блоков?" ?

APTEM

Забыл данный файл сохранен как блок. При открытии он так должен ругаться - это нормально. Заменил в первом посте файл с вхождением блока + исправления НМШМ1-560
Первый вариант файла предназначен для вставки блока через кнопку на панели ShSCB

chp

По факту работает без всяких перемычек, поключение только 4-41. Сейчас поинтересовался у КИПовцев, сказали что внутри у реле контакт 3 свободен. Надо бы нашим заводчанам пролить свет откуда ноги растут у перемычки.

__________________
"Есть две бесконечные вещи - вселенная и человеческая глупость. Хотя, насчет вселенной я сомневаюсь..." (С) А.Эйнштейн

Александр

один раз поймал повреждение, механик при замене воткнул старое реле АСШ-220 (без М) и не проверил работу. А оно без перемычки 2-3 не работало.
А на всех точках перегона в монтажках на релюхах второго фидера перемычка была, а на релюхах первого - нет.
Поэтому в проектах я всегда 2-3 рисовал

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

APTEM

Собрал весь список реле из блока в excel файле.
Может кто поможет отделить старые реле от новых?
например +/- в соседней колонке

Вложения

rele.rar (7.8 Кб, 35 просмотров)

chp

Ну что други прошу дополнить/исправить.

реле.xlsx

__________________
"Есть две бесконечные вещи - вселенная и человеческая глупость. Хотя, насчет вселенной я сомневаюсь..." (С) А.Эйнштейн

APTEM

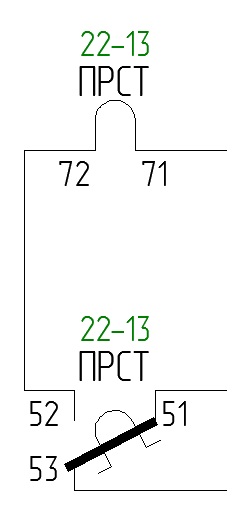

Готова новая версия ДБ контакта!! Смотрите в первом посте. В общей сложности часов 8 над ним парился...
Т.к. контакт внутри практически полностью переработан. Версия для него - 6.0
Итак что изменилось:
1. Толщина самого контакта увеличилась в два раза и стала 0.8 (было 0.5). Так лучше контакт виден на схеме. Замечания, предложения принимаются.
2. Добавлены 2 вида контакта: "С термоэлементом", и "Обмотка термоэлемента".
3. Поменялось название параметра "Свойство контакта" на "Вид контакта"
4. Мелкие косметические изменения которые врядли кто заметит.


Когда-то очень давно делал поляризованный контакт... забросил. Сейчас есть повод доделать

APTEM

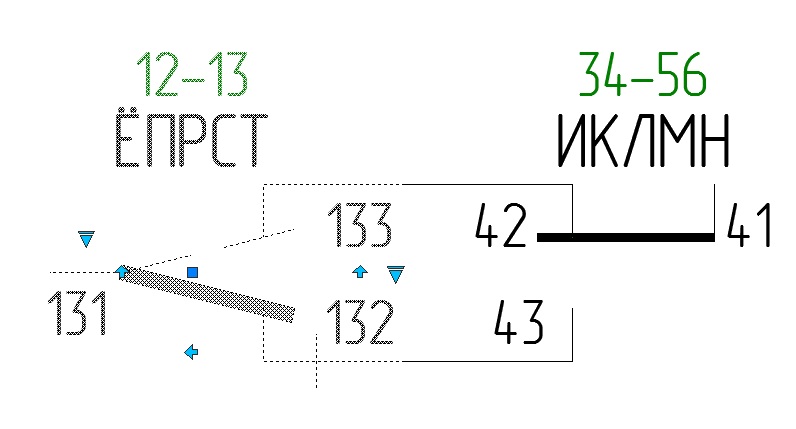

Мучаюсь с поляризованным контактом...
Прототип на картинке.

1) не знаю стоит ли добавлять возможность поворачивать на угол выводы "Прямой" и "Обратный".
2) не знаю стоит ли добавлять возможность скрывать выводы по отдельности. (например если не задействан какой-либо вывод)
3) не знаю стоит ли делать возможноть поворачивать весь блок на 90 градусов... или сделать два блока. Повернутый на 90 встречается редко...
