APTEM

Блок готов!!! Версия 2.
Вопрос по поворт всего блока открыт. Решить сложно! Я вчера пол дня "поворачивал его" но так и не поборол так чтоб прям красиво поворачивался не получается... но я еще потом подумаю как реализовать.

По поводу:

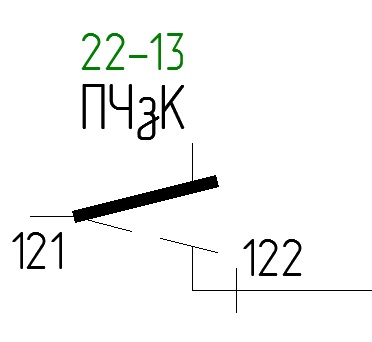

-поворачивать на угол выводы "Прямой" и "Обратный". Имел ввиду вот такой вариант:

Реализовать такое сложно...

-скрывать выводы по отдельности. (например если не задействан какой-либо вывод). Это типа так:

В альбомах часто встречается именно такой вариант. Но для меня лично альбомы это только информация что с чем соединять, а не как изображать.

Вложения

KontaktP_02.rar (18.7 Кб, 12 просмотров)

APTEM

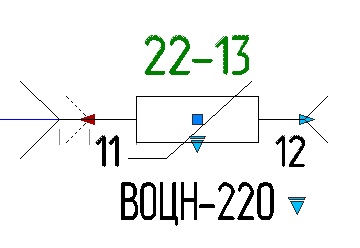

Прошу рассмотреть такую идею блока варистора.

Очень часто приходится рисовать эти "домики" на выводах варистора. Данное нововедение должно решить эту проблему.

Решил немного поменять. "Уголки" выбираются только в свойствах. Ну типа чтоб не загромождать блок маркерами.

Принимаются предложения по наименованию параметра выбора "уголков" в свойствах блока.

Вложения

dwgRU.rar (23.5 Кб, 8 просмотров)

APTEM

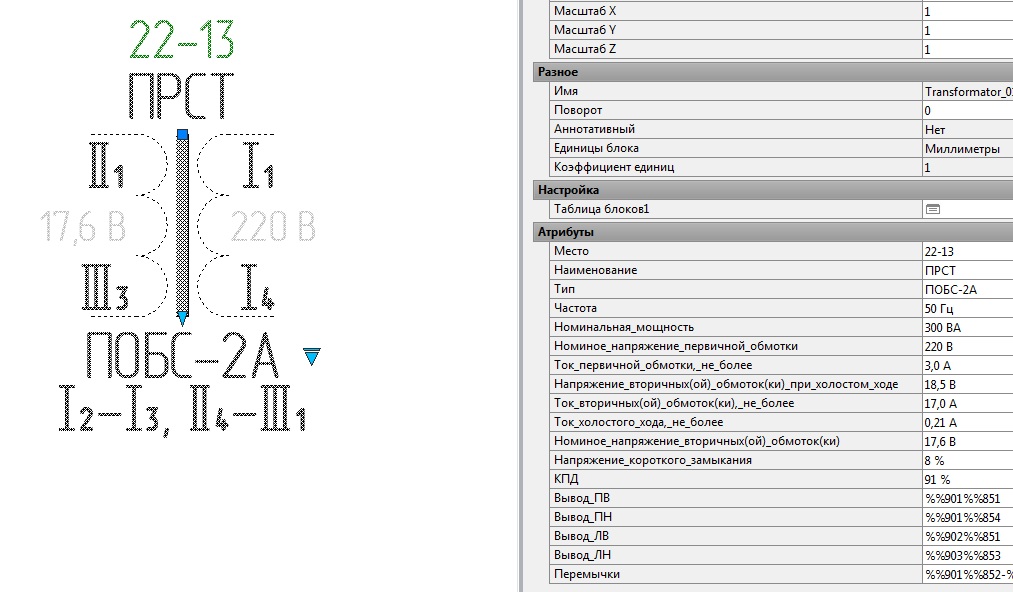

Еще одна идея с трансформатором.

Единственное пугают масштабы
Блок по типу реле должен получиться. Т.е. выбираем тип, напряжение первичной обмотки и напряжение вторичной обмотки - ну и трансформатор оформляется: Выводы выставляются, перемычки.
Но тут тогда несколько вопросов:
1. Если взять трансформатор с большим количеством выводов вторичных обмоток, то вариантов настройки 100500 начиная от пол вольта. А нужно ли делать весь список?
2. Нужны ли в с свойствах трансформатора все эти справочные данные как на картинке?
3. Есть идея сделать разные диаметры "витков" трасформатора, за счет чего можно будет добиваться разного расстояния между выводами трансформатора. Сейчас диаметр 4мм. Соответственно минимальное расстояние между выводами 3х4=12. Ну и соответственно кратность 4мм. Если сделать диаметры разные (например 2; 2,5; 3 мм) то можно добиться разной градации... Нужно ли это? Минус наверно только в том, что разного диаметра витки будут делать схемы разношерстными...

APTEM

Таблицу можно очень долго делать если руками...
Нужна программа которая выдаст варианты включения обмоток. Писанины я чую далеко не на один день Мне во всяком случае...
Может кто хочет помочь?
