16.08.2015, 13:28
|
#16 (ссылка) |
|
Кандидат в V.I.P.
Регистрация: 16.08.2015
Сообщений: 2
Поблагодарил: 0 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы:
не добавлял
Репутация: 0
|
Тема: Информация по СКПР3 - *
Доброго времени суток. Требуется информация по реле СКПР3. Где используется, для каких целей а так же ее назначение. Если есть инструкция или технологическая карта по замене данного типа реле, буду признателен.
|
|
Цитировать 0 |
|
05.12.2015, 11:00
|
#17 (ссылка) | |
|
Опытный пользователь
Регистрация: 15.01.2015
Сообщений: 262
Поблагодарил: 45 раз(а)
Поблагодарили 32 раз(а)
Фотоальбомы:
не добавлял
Репутация: 111
|
Цитата:
Последний раз редактировалось FOSGEN; 05.12.2015 в 11:08. |
|
|
|
Цитировать 0 |
|
05.12.2015, 11:17
|
#18 (ссылка) |
|
Super V.I.P.
Регистрация: 03.05.2010
Адрес: Ленинград
Возраст: 59
Сообщений: 759
Поблагодарил: 85 раз(а)
Поблагодарили 556 раз(а)
Фотоальбомы:
1121 фото
Репутация: 154
|
Л1-Л2 для каждой стрелки свои. А выбор стрелки в постовых схемах
|
|
|
Цитировать 0 |
|
05.12.2015, 11:24
|
#19 (ссылка) | |
|
Опытный пользователь
Регистрация: 15.01.2015
Сообщений: 262
Поблагодарил: 45 раз(а)
Поблагодарили 32 раз(а)
Фотоальбомы:
не добавлял
Репутация: 111
|
Цитата:
|
|
|
|
Цитировать 0 |
|
05.12.2015, 11:30
|
#20 (ссылка) |
|
Корифей СЦБ
Регистрация: 25.02.2009
Адрес: Ленинград
Возраст: 49
Сообщений: 9,568
Поблагодарил: 1612 раз(а)
Поблагодарили 2345 раз(а)
Фотоальбомы:
1 фото
Репутация: 1386
|
FOSGEN, смысл магистрального питания:
Например, в горловине три стрелки, требуется дублирование Л1-Л2 на каждую стрелку, например, по 10,10,11 жил соответственно. Итого имеем 2х10 + 2х10 + 2х11 = 62 жилы по обычной двухпроводной схеме. Теперь рассмотрим двухпроводку с магистральным питанием: организуем магистраль с учётом перевода наиболее удалённой стрелки: РПБМ-РМБМ 2х11=22 жилы. Л1-Л2 на каждую стрелку - ещё 6 жил. Итого имеем 22+6=28 жил. Экономия кабеля более чем в два раза. При большем количестве стрелок в горловине экономия кабеля ещё больше. Недостатки схемы с магистральным питанием - нельзя одновременно переводить несколько стрелок (обычно одновременно можно 1 или 2, смотря как задублирована магистраль) и немного сложнее схема.
__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся." Ф.Э. Дзержинский. |
|
|
Цитировать 2 |
| Поблагодарили: |
Данный пост получил благодарности от пользователей
|
|
11.01.2016, 18:42
|
#21 (ссылка) |
|
Кандидат в V.I.P.
Регистрация: 11.01.2016
Сообщений: 2
Поблагодарил: 1 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы:
не добавлял
Репутация: 0
|
схема стрелки двухпроводная,с магистральным питанием.Зачем в схеме стрелки задействованы контакты 31-32(реле скпр-2800).и монтажный провод на автопереключателе (контакты 13-43)
|
|
|
Цитировать 0 |
|
12.01.2016, 07:05
|
#22 (ссылка) |
|
Super V.I.P.
Регистрация: 22.11.2010
Сообщений: 1,834
Поблагодарил: 760 раз(а)
Поблагодарили 1349 раз(а)
Фотоальбомы:
20 фото
Репутация: 549
|

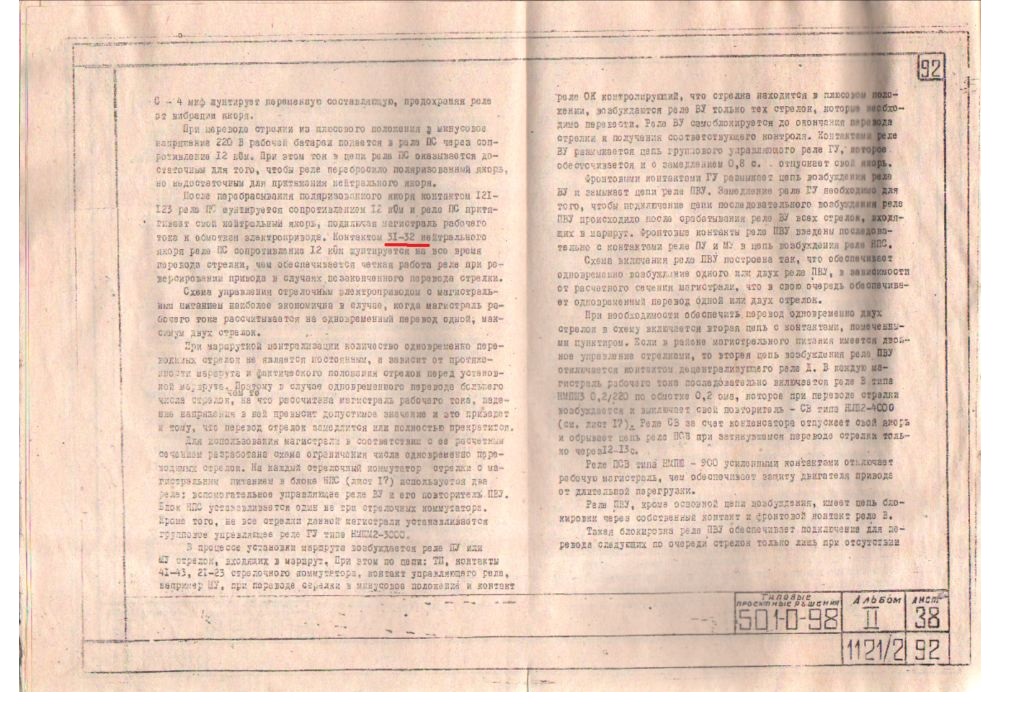

Смотри: МРЦ-13,том2, лист 92.
Последний раз редактировалось СУНДЕТОВ; 12.01.2016 в 07:06. Причина: Добавлено сообщение |
|
|
Цитировать 0 |
|
12.01.2016, 19:44
|
#23 (ссылка) |
|
Кандидат в V.I.P.
Регистрация: 11.01.2016
Сообщений: 2
Поблагодарил: 1 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы:
не добавлял
Репутация: 0
|
МРЦ-13,том2, лист 92. А на форуме есть эта схема? Что то я найти ничего не могу.
|
|
|
Цитировать 0 |
|
13.01.2016, 08:23
|
#24 (ссылка) |
|
Super V.I.P.
Регистрация: 22.11.2010
Сообщений: 1,834
Поблагодарил: 760 раз(а)
Поблагодарили 1349 раз(а)
Фотоальбомы:
20 фото
Репутация: 549
|
|
|
|
Цитировать 0 |
