**led** · 28.10.2010, 04:37

Можно фотку привода шлагбаума поближе?
Просто интересно как кто изголяется со шлангами и кабелями.
Ещё интересно, на каком этапе принемается решение делать переезд с выездными шлагбаумами. У нас я ниодного такого не видел. Вроде как и смысла особого нет.

**YMI** · 29.10.2010, 01:51

Цитата:

Сообщение от led

Можно фотку привода шлагбаума поближе?

YMI добавил 28.10.2010 в 23:51

**led** · 29.10.2010, 04:39

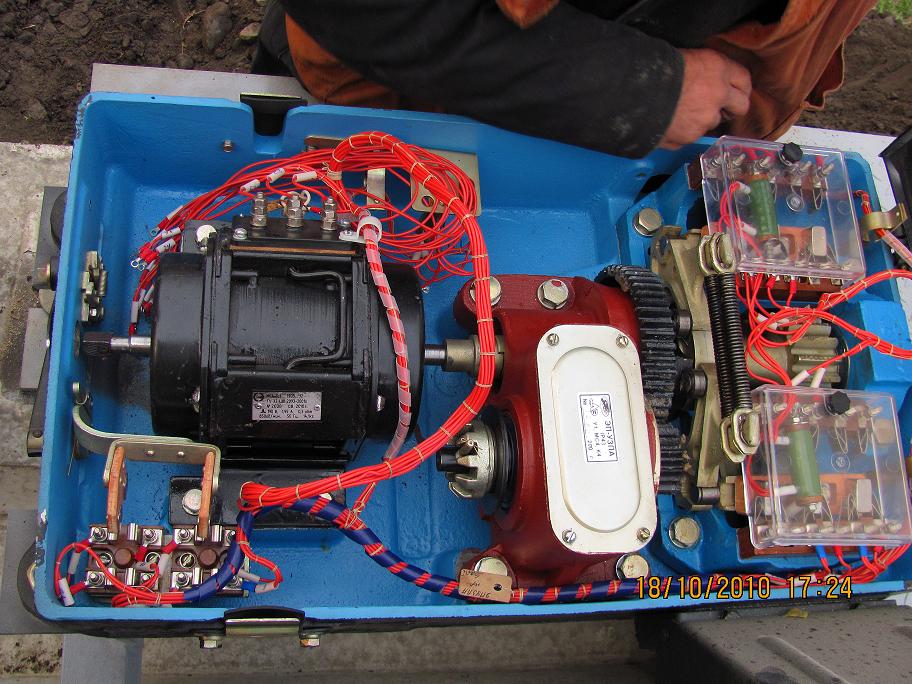

Спасибо, конечно, но очень прискорбно, что у Вас шлагбаумом управляет привод УЗП

А заводская коммутация - это полное уё...

**Василич** · 29.10.2010, 13:42

Цитата:

Сообщение от led

А заводская коммутация - это полное уё...

Есть такая коммутация для привода УЗП.

**Sama Y** · 29.10.2010, 17:29

Вернусь к вопросу про пешеходную дорожку. В инструкции по эксплуатации переездов написано, что на переезде с УзП должна быть пешеходная дорожка. Или не всегда?

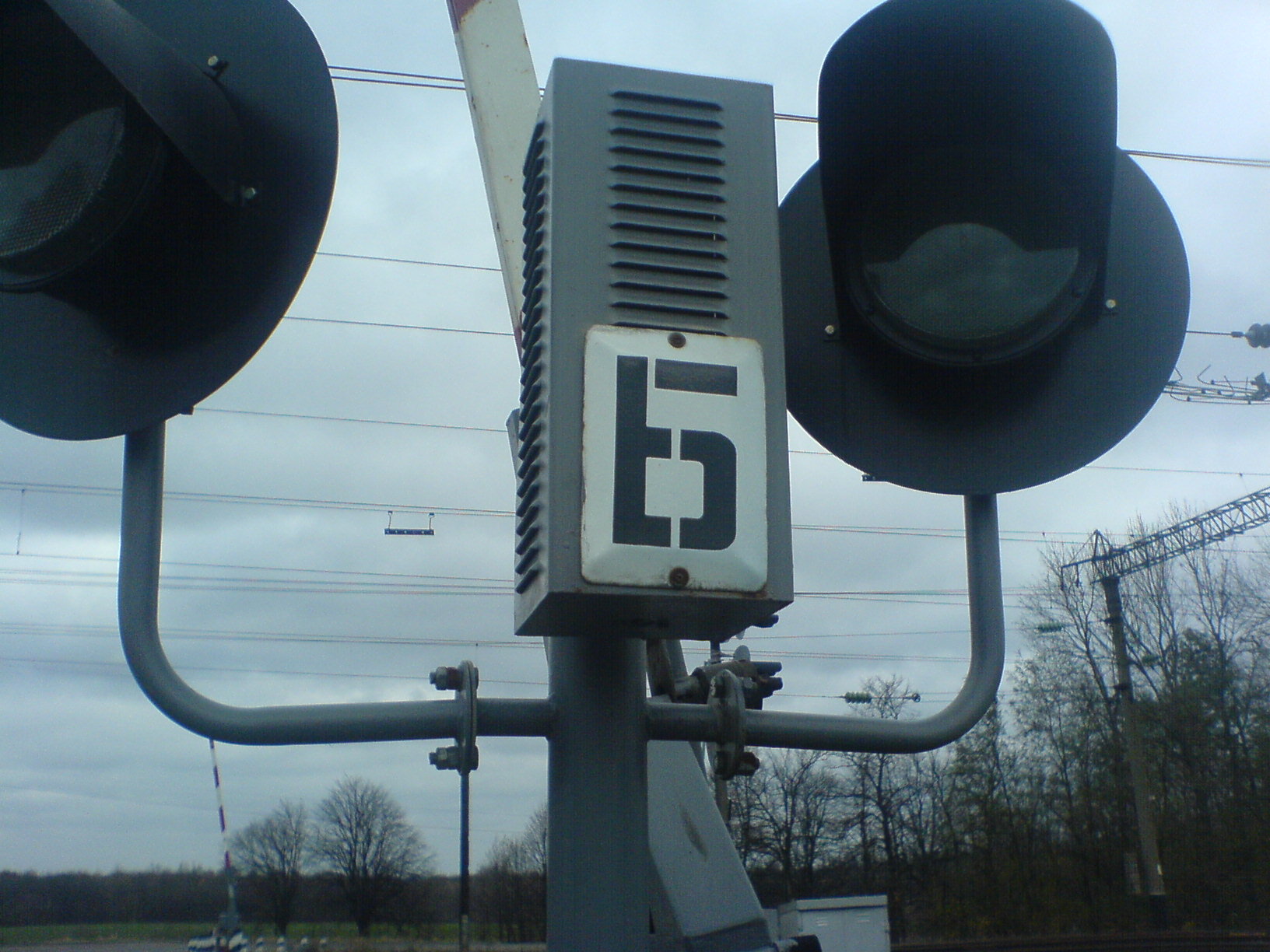

И еще, подскажите, пожалуйста, как (и чем) крепится к шлагбауму литерная табличка. Например, А, ну или Б

**YMI** · 30.10.2010, 11:07

В Украинской Инструкции ЦП 0174 УЗП (УЗБ) не упоминается.
А литера крепим кто где.

CAPRICE · 30.10.2010, 21:14

Цитата:

Сообщение от YMI

Есть документация указывающая на каком расстоянии от крайнего рельса устанавливаются УЗП?

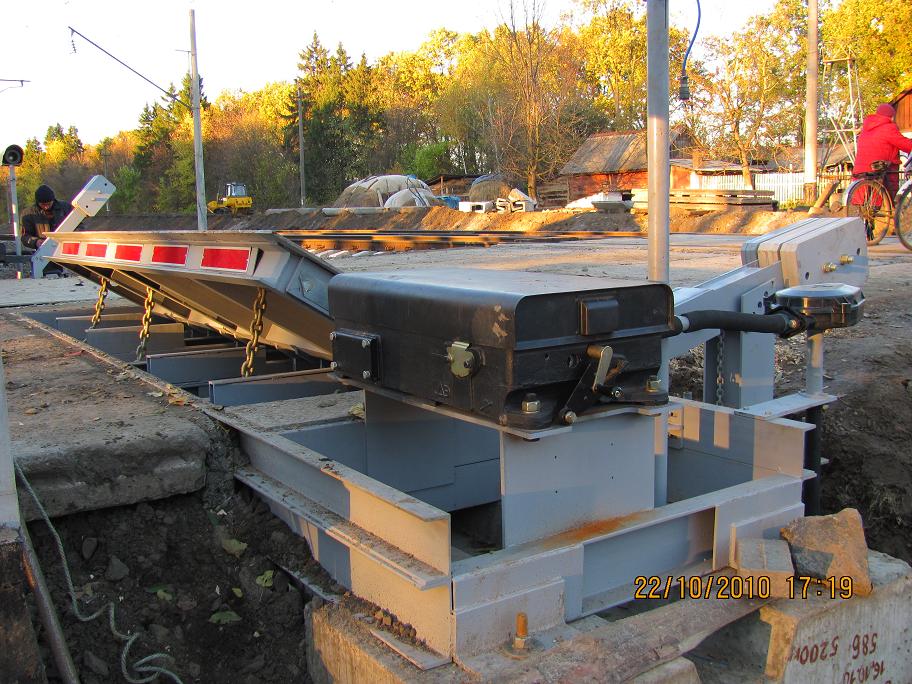

Есть альбом ПС-19-08 (кажется такие цифры). Там все о напольном оборудовании переездов. И УЗП устанивливается на расстоянии 0,6 - 0,8 м от шлагбаума в сторону жд пути, а шлагбаум не ближе 6 м к пути. а между крышками может быть до 1,5 м, только шлагбаум должен перекрывать эту дыру

**Александр** · 30.10.2010, 21:35

Цитата:

Сообщение от CAPRICE

шлагбаум не ближе 6 м к пути

Это при длине бруса 4м. При брусе 6 и 8 метров не ближе 8 и 10метров соответственно. (НТП СЦБ-99)

**Бонус** · 31.10.2010, 10:34

ПС-18-02

**YMI** · 01.11.2010, 02:47

Цитата:

Сообщение от Бонус

ПС-18-02

А где можно его найти?
Да и НТП посмотреть?

**led** · 01.11.2010, 05:57

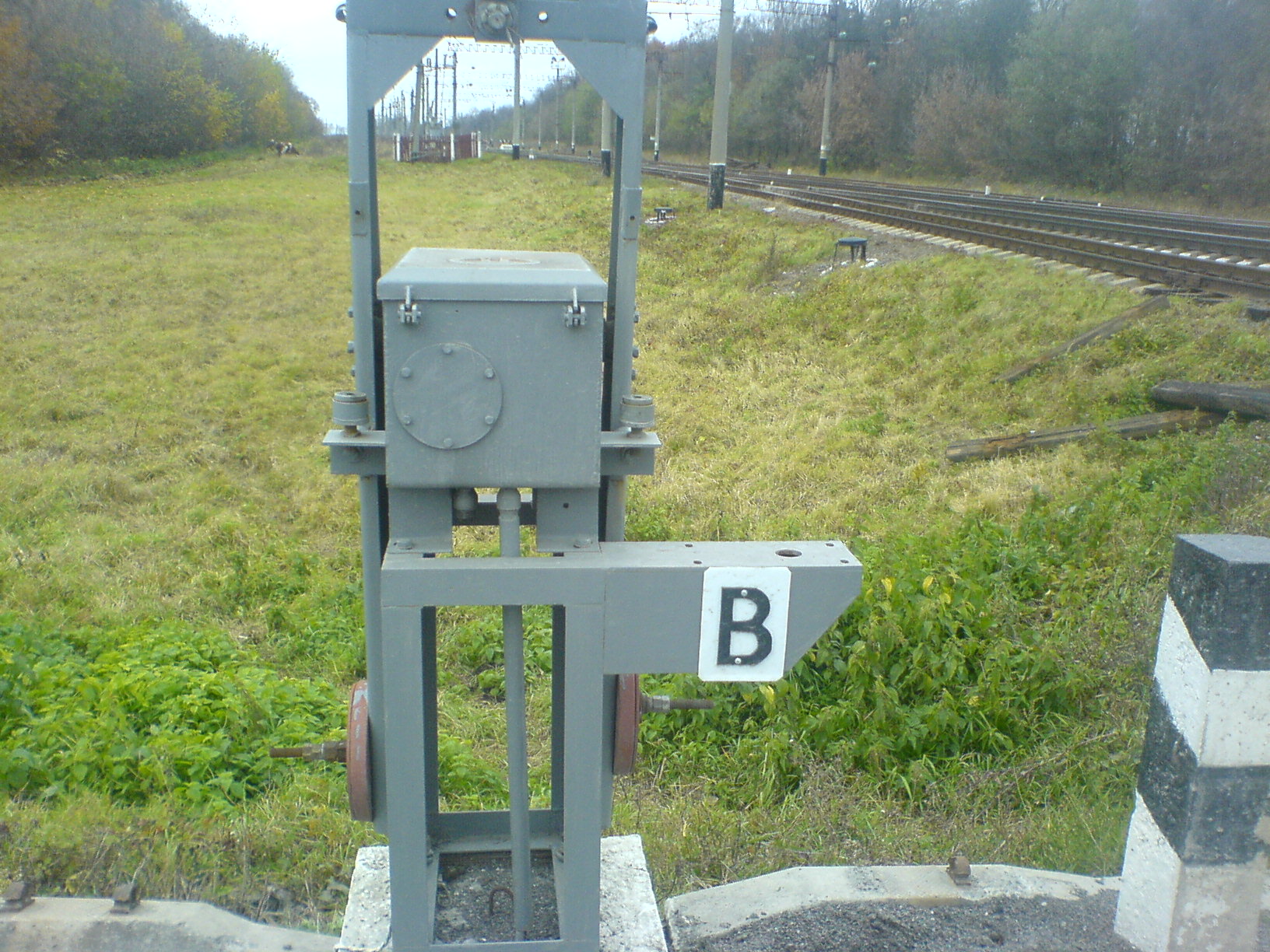

YMI, и всёже, можно фотку Вашего привода ШЛАГБАУМА поближе? От верха донизу.

**Александр** · 01.11.2010, 06:52

Цитата:

Сообщение от YMI

А где можно его найти?
Да и НТП посмотреть?

Можно нажать кнопку "поиск". Помогает.
http://scbist.com/scb/410215.djvu
http://scbist.com/scb/NTP-SCB.rar
http://scbist.com/scb/uploaded/1_ntpscb-mps99.djvu

**YMI** · 02.11.2010, 03:47

YMI добавил 02.11.2010 в 00:45

YMI добавил 02.11.2010 в 00:46

YMI добавил 02.11.2010 в 00:47

**led** · 02.11.2010, 05:44

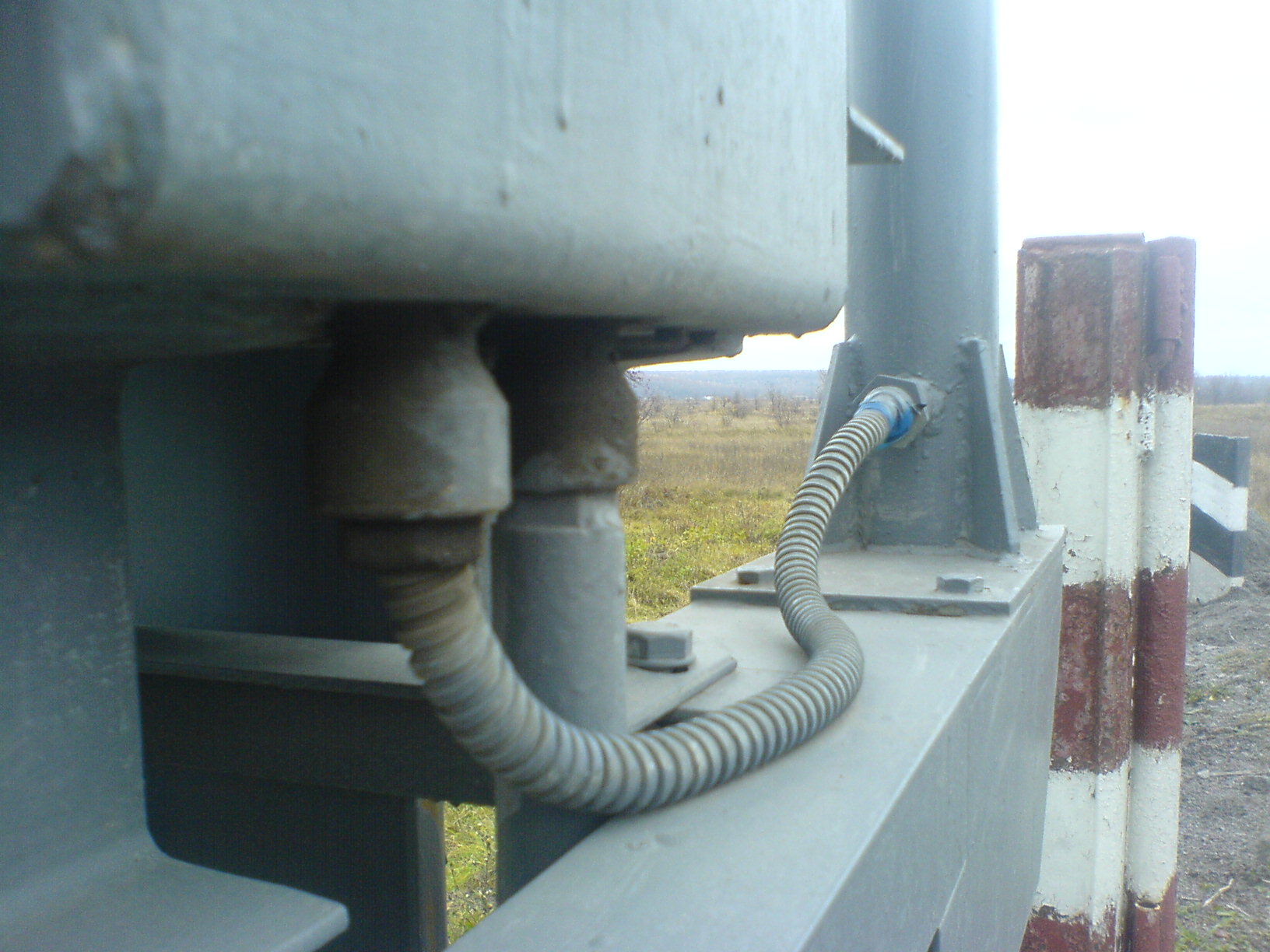

На первой фотке шланг вниз куда уходит?

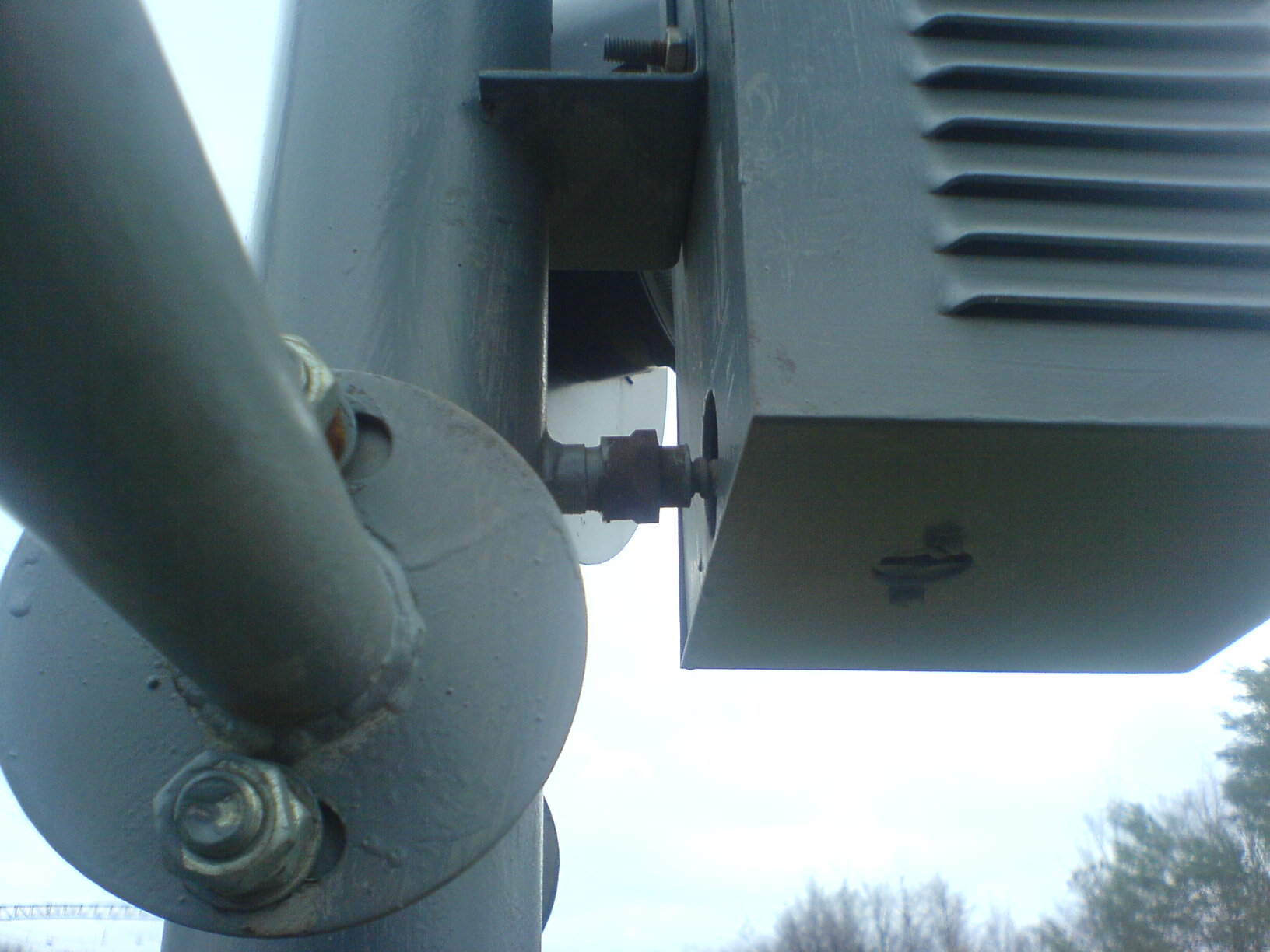

А на последней фотке фланец на светофоре - самопал?

**Андрей13** · 02.11.2010, 16:48

YMI,

Кто производитель УЗП?
