Тема: Условно-разрешительный сигнал
Здравствуйте уважаемые форумчане. Подскажите пожалуйста, сохранились ли где-нибудь еще условно-разрешительные сигналы с синим огнём, или уже давно повсеместно используются «Т»?
Не сохранилось ли фотографий проходных с таким сигналом?
|
|
Цитировать 0 |
| Комментариев к сообщению: 1 (нажмите, чтобы увидеть) Нажмите здесь, чтобы написать комментарий к этому сообщению |
|
06.09.2013, 23:30
|
#2 (ссылка) | |
|
V.I.P.
Регистрация: 05.02.2011
Адрес: Респ.Коми
Возраст: 58
Сообщений: 384
Поблагодарил: 288 раз(а)
Поблагодарили 190 раз(а)
Фотоальбомы:
не добавлял
Репутация: 70
|
Цитата:
|
|
|
|
Цитировать 0 |
| Поблагодарили: |
Данный пост получил благодарности от пользователей
|
|
07.09.2013, 01:33
|
#3 (ссылка) |
|
Zappaman, он же Зозный
Автор темы
Регистрация: 10.03.2010
Сообщений: 36
Поблагодарил: 7 раз(а)
Поблагодарили 11 раз(а)
Фотоальбомы:
не добавлял
Репутация: 0
|
А может кто-то помнит, как устанавливали такие сигналы, кронштейн условно-разрешительного сигнала крепился под углом 90 градусов к продольной оси трехзначной головки?
|
|
|
Цитировать 0 |
|
07.09.2013, 11:07
|
#4 (ссылка) |
|
V.I.P.
Регистрация: 05.02.2011
Адрес: Респ.Коми
Возраст: 58
Сообщений: 384
Поблагодарил: 288 раз(а)
Поблагодарили 190 раз(а)
Фотоальбомы:
не добавлял
Репутация: 70
|
Amon Ra(il),
"Монтаж устройств ж/д автоматики и телемеханики" Транспорт 1988г.
|
|
|
Цитировать 0 |
| Поблагодарили: |
Данный пост получил благодарности от пользователей
|
|
07.09.2013, 13:22
|
#5 (ссылка) |
|
Zappaman, он же Зозный
Автор темы
Регистрация: 10.03.2010
Сообщений: 36
Поблагодарил: 7 раз(а)
Поблагодарили 11 раз(а)
Фотоальбомы:
не добавлял
Репутация: 0
|
Спасибо, но это про букву Т, меня интересует как устанавливался синий сигнал, под 45 или 90 градусов.
Скорее всего так же как сейчас? |
|
|
Цитировать 0 |
| Комментариев к сообщению: 1 (нажмите, чтобы увидеть) Нажмите здесь, чтобы написать комментарий к этому сообщению |
|
07.09.2013, 13:52
|
#6 (ссылка) |
|
I am the law
Регистрация: 28.02.2009
Возраст: 41
Сообщений: 257
Поблагодарил: 12 раз(а)
Поблагодарили 14 раз(а)
Фотоальбомы:
не добавлял
Репутация: 23
|
Как же давно это было если даже в инструкции по сигнализации 68 года уже буква "Т" указана...
__________________
Боги умерли. Мы сами заменили богов!!!
|
|
|
Цитировать 0 |
|
07.09.2013, 14:12
|
#7 (ссылка) |
|
Zappaman, он же Зозный
Автор темы
Регистрация: 10.03.2010
Сообщений: 36
Поблагодарил: 7 раз(а)
Поблагодарили 11 раз(а)
Фотоальбомы:
не добавлял
Репутация: 0
|
Я полагаю, что два варианта использовались параллельно. На иллюстрации из книги 1953 года уже указаны оба варианта (см. в первом сообщении)
|
|
|
Цитировать 0 |
|
16.08.2014, 05:04
|
#8 (ссылка) |
|
Zappaman, он же Зозный
Автор темы
Регистрация: 10.03.2010
Сообщений: 36
Поблагодарил: 7 раз(а)
Поблагодарили 11 раз(а)
Фотоальбомы:
не добавлял
Репутация: 0
|
Уважаемые коллеги, возник вот такой вопрос: как кодируется запрещающий сигнал проходного светофора с буквой "Т". Что происходит в кабине машиниста при проследовании такого сигнала? На локомотивном светофоре загорается красный? Как при этом не срабатывают системы автоматического торможения?
|
|
|
Цитировать 0 |
| Комментариев к сообщению: 3 (нажмите, чтобы увидеть) Нажмите здесь, чтобы написать комментарий к этому сообщению |
|
27.09.2014, 16:51
|
#9 (ссылка) |
|
Zappaman, он же Зозный
Автор темы
Регистрация: 10.03.2010
Сообщений: 36
Поблагодарил: 7 раз(а)
Поблагодарили 11 раз(а)
Фотоальбомы:
не добавлял
Репутация: 0
|
Коллеги, вам не попадалась в литературе информация о том, почему на табличке условно-разрешительного сигнала изображается именно буква "Т", что она обозначает? "Товарный" поезд, или что-то другое?
|
|
|
Цитировать 0 |
| Комментариев к сообщению: 8 (нажмите, чтобы увидеть) Нажмите здесь, чтобы написать комментарий к этому сообщению |
|
27.09.2014, 19:05
|
#10 (ссылка) |
|
ст. Баджал
Регистрация: 21.07.2009
Сообщений: 7,810
Поблагодарил: 790 раз(а)
Поблагодарили 994 раз(а)
Фотоальбомы:
47 фото
|
Гришь, до 52 его не было? Вот ИСИ того года. Действительно Бещев.
Как видим, их было два знака и синий, и "Т". Но в ИСИ ни слова о тяжеловестности. Только для грузового, любого грузового. Логичнее было бы рисовать на Т, а Г. Ща посмотрю более ранее ИСИ? |
|
|
Цитировать 0 |
| Комментариев к сообщению: 4 (нажмите, чтобы увидеть) Нажмите здесь, чтобы написать комментарий к этому сообщению |
|
27.09.2014, 19:21
|
#11 (ссылка) |
|
ст. Баджал
Регистрация: 21.07.2009
Сообщений: 7,810
Поблагодарил: 790 раз(а)
Поблагодарили 994 раз(а)
Фотоальбомы:
47 фото
|
ИСИ пока не нашел. Но есть вот это.....

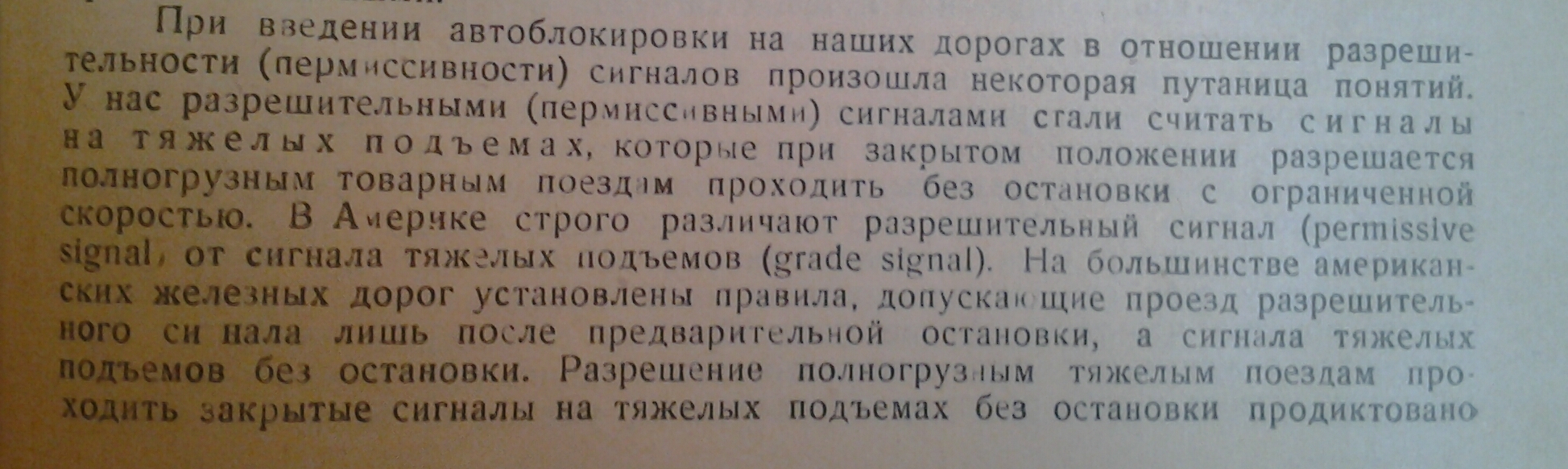

1934 год. Тогда речь шла о разрешительных сигналах ТЯЖЕЛЫХ подъемах. Теплее. |
|
|
Цитировать 0 |
|
27.09.2014, 19:24
|
#12 (ссылка) |
|
ст. Баджал
Регистрация: 21.07.2009
Сообщений: 7,810
Поблагодарил: 790 раз(а)
Поблагодарили 994 раз(а)
Фотоальбомы:
47 фото
|
Текст.
Последний раз редактировалось tiksi; 27.09.2014 в 19:26. |
|
|
Цитировать 0 |
|
27.09.2014, 19:40
|
#13 (ссылка) |
|
ст. Баджал
Регистрация: 21.07.2009
Сообщений: 7,810
Поблагодарил: 790 раз(а)
Поблагодарили 994 раз(а)
Фотоальбомы:
47 фото
|
ИСИ 1938 год. О литере "Т" или о синем огне, слово в слово какми 1952 году.
|
|
|
Цитировать 0 |
| Комментариев к сообщению: 1 (нажмите, чтобы увидеть) Нажмите здесь, чтобы написать комментарий к этому сообщению |
|
27.09.2014, 19:42
|
#14 (ссылка) |
|
Наивный романтик.
Регистрация: 14.02.2012
Адрес: Karelia
Возраст: 65
Сообщений: 3,479
Поблагодарил: 1970 раз(а)
Поблагодарили 4630 раз(а)
Фотоальбомы:
не добавлял
Репутация: 1340
|
Вообщем 4 варианта наметилось:
1)Тяжёлый (поезд) 2)Тяжеловесный (поезд) 3)Товарный (поезд) 4)Тяжёлый (подъём) |
|
|
Цитировать 0 |
|
27.09.2014, 19:52
|
#15 (ссылка) |
|
Super V.I.P.
Регистрация: 03.05.2010
Адрес: Ленинград
Возраст: 60
Сообщений: 759
Поблагодарил: 85 раз(а)
Поблагодарили 556 раз(а)
Фотоальбомы:
1121 фото
Репутация: 154
|
ИСИ 1937 года:
"§7. Пермиссивный сигнал На проходном светофоре, расположенном на затяжном подъеме, устанавливается дополнительная головка с синим огнем (рис.7) или допускается установка отражательного знака в виде буквы Т. Этот синий огонь или знак разрешает тяжеловесным товарным поездам проходить светофор с красным огнем со скоростью не свыше 15 км в час с готовностью остановиться в любой момент, если встретится препятствие для дальнейшего движения." |
|
|
