**Евгений002** · 31.03.2012, 16:20

Цитата:

Сообщение от tyubik

...- на ст. Сладкое при токе 3700 отгорела междупутная электротяговая перемычка. При наличии такой перемычки тяговый ток распределялся между главным путем (около 60% тока) и боковым путем (около 40%)...

По проекту она должна была быть или опять "местное творчество"?
Кстати, а как с этим: "для каждой Р.Ц. должно быть предусмотрено 2 выхода тягового тока".
Ну, не дословно, но понятно.

На сколько я сталкивался с ЭТ пост. тока, даже при 2х выходах, основной ток, если рядом ТП, идет к ней.
И не "для каждой РЦ 2 выхода"-на малых станциях все боковые пути "на консоле" по другому не сделать-в контуре не должно быть менее 10(или 6? запамятовал) рельсовых цепей.

А в целом отказ этот не ординарный и есть над чем поработать, мне так кажется.

**tyubik** · 31.03.2012, 18:51

Я же говорю: дословно не помню.
Так что по тяговой обвязке: проектная или "русская-народная"?

**Sama Y** · 31.03.2012, 18:53

Цитата:

Так что по тяговой обвязке: проектная или "русская-народная"?

посмотрю в понедельник

**Евгений002** · 31.03.2012, 18:58

Цитата:

Сообщение от tyubik

Я же говорю: дословно не помню.
Так что по тяговой обвязке: проектная или "русская-народная"?

Чтобы эквивалентную схему канализации тягового тока сделать по "стандарту" ШЧ-это надо "постараться" , уж слишком шустрое решение.

**tyubik** · 31.03.2012, 19:04

Цитата:

Сообщение от Sama Y

посмотрю в понедельник

Давай. Во всём должен быть порядок.
Перемычка отгорела... Понятно, что не этот "косяк" причиной схода стал, но ведь озвучен.

tyubik добавил 31.03.2012 в 19:03

Цитата:

Сообщение от Евгений002

Чтобы эквивалентную схему канализации тягового тока сделать по "стандарту" ШЧ-это надо "постараться" , уж слишком шустрое решение.

Не понял: сделать схему по стандарту ШЧ или ШЧ сделать схему по стандарту?
Что такое "стандарт" ШЧ?

tyubik добавил 31.03.2012 в 19:04

Цитата:

Сообщение от tyubik

Давай. Во всём должен быть порядок.
Перемычка отгорела... Понятно, что не этот "косяк" причиной схода стал, но ведь озвучен.

tyubik добавил 31.03.2012 в 19:03

Не понял: сделать схему по стандарту ШЧ или ШЧ сделать схему по стандарту?
Что такое "стандарт" ШЧ?

Чуть не забыл: Аллилуя!

**Евгений002** · 31.03.2012, 19:09

Эквивалентная схема-должна защищаться в ШЛ, утверждаться установленным порядком, "стандарт" ШЧ-аллегория, типа как уж получилось.

На "знакомой" дороге ШЧ обязывали предоставлять эквивалентную схему всего полигона ШЧ, и после анализа в ШЛ, проверки контуров-на перегоне в км, на станции в к-ве РЦ, сверки с на границах со схемой соседнего ШЧ она утверждалась.

**tyubik** · 31.03.2012, 19:33

Так ведь в составе проекта выдаётся.
И что такое "эквивалентная схема"? Про сие не слыхивал

**Евгений002** · 31.03.2012, 19:50

[quote=tyubik;90519]Так ведь в составе проекта выдаётся.
И что такое "эквивалентная схема"? Про сие не слыхивал[/QUOT
На 2х нитке рисуют упрощенно схему прохождения обратного тягового тока-там только линии рельс и изостыков РЦ, ДТ-есть соединение средних точек или нет(это для постоянки)-может у Натальи есть пример?

**tyubik** · 31.03.2012, 19:52

Ну-у-у-у-у, здрасте...

**DIMONN** · 31.03.2012, 19:53

Цитата:

довел силу тока (суммарную двух электровозов) до 3700 А (электротяга постоянного тока).

А дт рассчитаны на 1000А или 1500А даже два выхода обратного тягового тока и то не хватает. ГДЕ ДАЛЬШЕ ГОРЕТЬ БУДЕТ?????????

**tyubik** · 31.03.2012, 19:58

ну-ну-ну, не гони волну. Надо паспорт дросселя почитать (ЮКЛЯ. БЛА-БЛА-БЛА...), что там сказано про максимальный ток и возможную длительность... .

**Sama Y** · 31.03.2012, 20:01

tyubik,
из альбома двухнитки
http://scbist.com/scb/uploaded/2721_1333209618.tif

**tyubik** · 31.03.2012, 20:05

Цитата:

Сообщение от Sama Y

tyubik,
из альбома двухнитки
http://scbist.com/scb/uploaded/2721_1333209618.tif

Тип, длина и сечение межпутных перемычек указаны. Совсем просто всё дорасследовать.

**НиколайМ** · 31.03.2012, 20:33

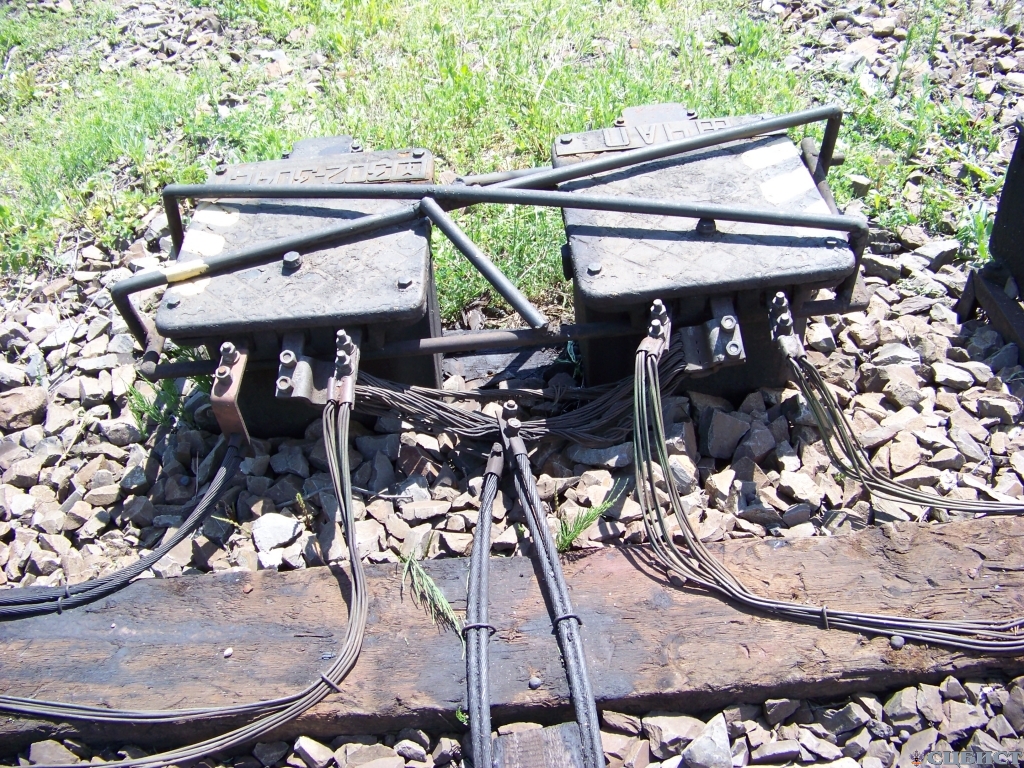

[IMG][/IMG]Гореть дальше не будет если будет надежный контакт. И в этой ситуации было бы все нормально, если бы были нормальные перемычки. Междупутная тяговая перемычка.

**DIMONN** · 31.03.2012, 20:35

Цитата:

ну-ну-ну, не гони волну. Надо паспорт дросселя почитать (ЮКЛЯ. БЛА-БЛА-БЛА...), что там сказано про максимальный ток и возможную длительность... .

сколько раз надо нагнуть при полной нагрузке чтобы сломаться

31.03.2012, 18:51	#32 (ссылка)
tyubik АфроСЦБист Регистрация: 22.10.2010 Адрес: Ивантеевка Возраст: 50 Сообщений: 13,217 Поблагодарил: 477 раз(а) Поблагодарили 847 раз(а) Фотоальбомы: не добавлял Репутация: 1601	Я же говорю: дословно не помню. Так что по тяговой обвязке: проектная или "русская-народная"?
	Цитировать 0

31.03.2012, 19:09	#36 (ссылка)
Евгений002 Super V.I.P. Регистрация: 05.04.2009 Адрес: Ямал Возраст: 69 Сообщений: 4,370 Поблагодарил: 402 раз(а) Поблагодарили 655 раз(а) Фотоальбомы: не добавлял Репутация: 600	Эквивалентная схема-должна защищаться в ШЛ, утверждаться установленным порядком, "стандарт" ШЧ-аллегория, типа как уж получилось. На "знакомой" дороге ШЧ обязывали предоставлять эквивалентную схему всего полигона ШЧ, и после анализа в ШЛ, проверки контуров-на перегоне в км, на станции в к-ве РЦ, сверки с на границах со схемой соседнего ШЧ она утверждалась. Последний раз редактировалось Евгений002; 31.03.2012 в 19:24.
	Цитировать 0

31.03.2012, 19:33	#37 (ссылка)
tyubik АфроСЦБист Регистрация: 22.10.2010 Адрес: Ивантеевка Возраст: 50 Сообщений: 13,217 Поблагодарил: 477 раз(а) Поблагодарили 847 раз(а) Фотоальбомы: не добавлял Репутация: 1601	Так ведь в составе проекта выдаётся. И что такое "эквивалентная схема"? Про сие не слыхивал
	Цитировать 0

31.03.2012, 19:50	#38 (ссылка)
Евгений002 Super V.I.P. Регистрация: 05.04.2009 Адрес: Ямал Возраст: 69 Сообщений: 4,370 Поблагодарил: 402 раз(а) Поблагодарили 655 раз(а) Фотоальбомы: не добавлял Репутация: 600	[quote=tyubik;90519]Так ведь в составе проекта выдаётся. И что такое "эквивалентная схема"? Про сие не слыхивал[/QUOT На 2х нитке рисуют упрощенно схему прохождения обратного тягового тока-там только линии рельс и изостыков РЦ, ДТ-есть соединение средних точек или нет(это для постоянки)-может у Натальи есть пример?
	Цитировать 0

31.03.2012, 19:52	#39 (ссылка)
tyubik АфроСЦБист Регистрация: 22.10.2010 Адрес: Ивантеевка Возраст: 50 Сообщений: 13,217 Поблагодарил: 477 раз(а) Поблагодарили 847 раз(а) Фотоальбомы: не добавлял Репутация: 1601	Ну-у-у-у-у, здрасте...
	Цитировать 0

31.03.2012, 19:58	#41 (ссылка)
tyubik АфроСЦБист Регистрация: 22.10.2010 Адрес: Ивантеевка Возраст: 50 Сообщений: 13,217 Поблагодарил: 477 раз(а) Поблагодарили 847 раз(а) Фотоальбомы: не добавлял Репутация: 1601	ну-ну-ну, не гони волну. Надо паспорт дросселя почитать (ЮКЛЯ. БЛА-БЛА-БЛА...), что там сказано про максимальный ток и возможную длительность... .
	Цитировать 0

31.03.2012, 20:01	#42 (ссылка)
Sama Y )) Регистрация: 22.02.2010 Адрес: Екатеринбург Сообщений: 2,535 Поблагодарил: 2253 раз(а) Поблагодарили 1399 раз(а) Фотоальбомы: не добавлял Записей в дневнике: 6	tyubik, из альбома двухнитки http://scbist.com/scb/uploaded/2721_1333209618.tif
	Цитировать 0

31.03.2012, 20:33	#44 (ссылка)
НиколайМ Super V.I.P. Регистрация: 25.03.2010 Сообщений: 2,468 Поблагодарил: 1349 раз(а) Поблагодарили 1965 раз(а) Фотоальбомы: 118 фото Репутация: 383	[IMG][/IMG]Гореть дальше не будет если будет надежный контакт. И в этой ситуации было бы все нормально, если бы были нормальные перемычки. Междупутная тяговая перемычка. __________________ Все под одним небом живем, но горизонт у всех разный. [Конрад Аденауэр] Последний раз редактировалось НиколайМ; 31.03.2012 в 21:05.
	Цитировать 0
