Тема: ТЭМ18ДМ

Vonor24 · 21.07.2014, 01:57

Коллеги, подскажите, где именно на тепловозе находится указанный на схеме узел? Надо откинуть провода 965 и 967

ktghbylj2014 · 21.07.2014, 08:41

Этот узел должен находиться на реверсоре,вверху,там есть блокировочные контакты.А провода эти откинете у вас не будут проходить коды на дешифратор.

Vonor24 · 22.07.2014, 16:12

Цитата:

Сообщение от ktghbylj2014

Этот узел должен находиться на реверсоре,вверху,там есть блокировочные контакты.А провода эти откинете у вас не будут проходить коды на дешифратор.

В Норильске АЛСН не нужна. Светофор в кабине переделан под индикацию отрытия жалюзи (верхние, воды, воздухоохладителя).
На тепловозе "плавающая" земля по "+" и "-", есть подозрение, что виной катушки. Вот и хочу попробовать отключить. Могу просто отбрезать провода на них, но хочется менее гуманно это сделать.

gorin.gera · 23.07.2014, 07:50

Цитата:

Сообщение от Vofka

Коллеги, подскажите, где именно на тепловозе находится указанный на схеме узел? Надо откинуть провода 965 и 967

Зачем провода отбирать? Изоляцию поставь между контактами всех четырех блокировок РВС и смотри пропадет "земля" или нет.

ktghbylj2014 · 23.07.2014, 08:14

Цитата:

Сообщение от Vofka

В Норильске АЛСН не нужна. Светофор в кабине переделан под индикацию отрытия жалюзи (верхние, воды, воздухоохладителя).
На тепловозе "плавающая" земля по "+" и "-", есть подозрение, что виной катушки. Вот и хочу попробовать отключить. Могу просто отбрезать провода на них, но хочется менее гуманно это сделать.

Так катушки можно отключить под метельником,там коробка стоит монтажная,круглая такая,если её зацепили чем либо,или залили,может и там земля появиться.

Vonor24 · 23.07.2014, 08:23

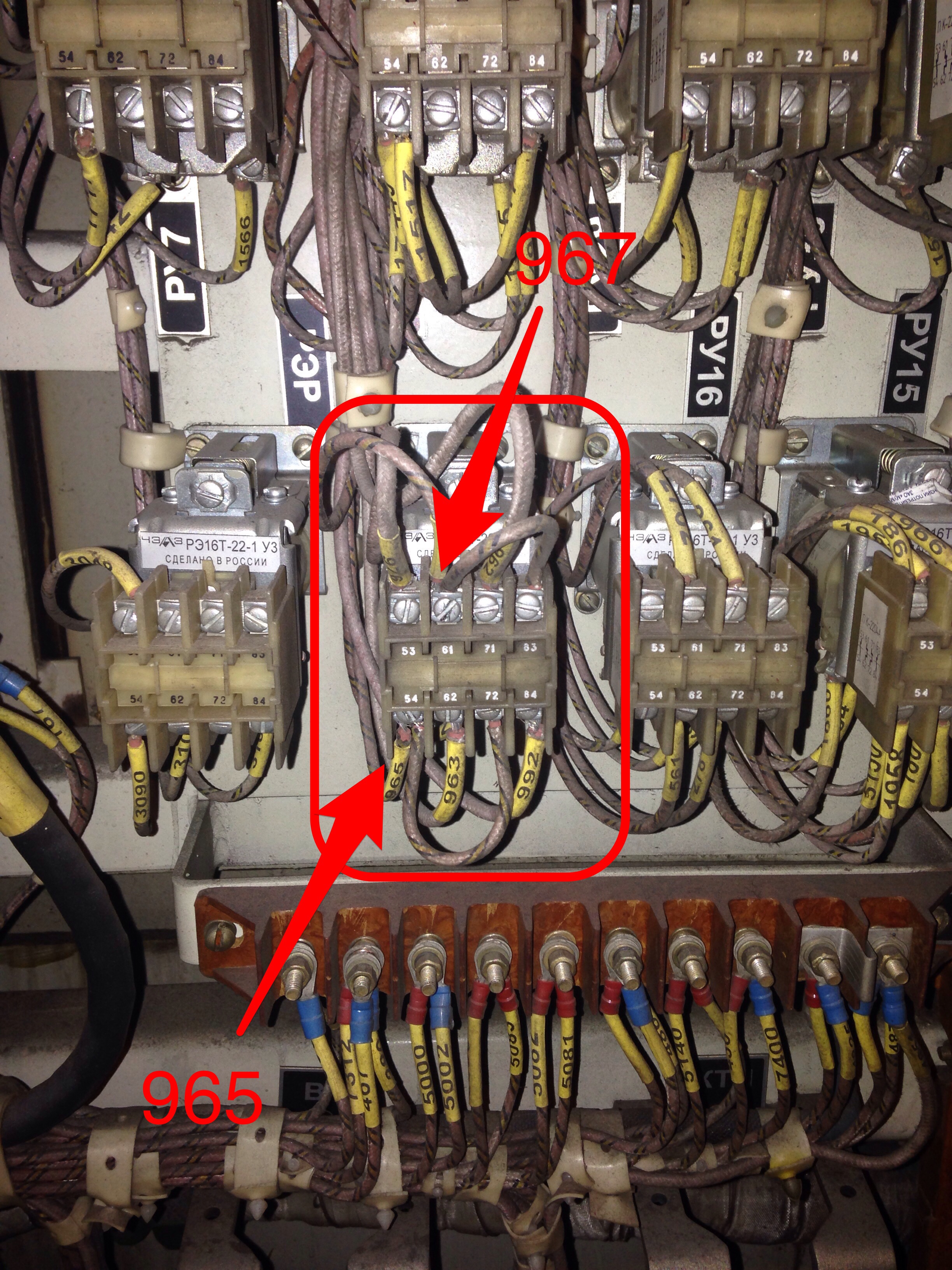

Как тут изоляцию воткнуть?
Попробую откинуть провода...

Vonor24 · 23.07.2014, 08:37

Цитата:

Сообщение от ktghbylj2014

Так катушки можно отключить под метельником,там коробка стоит монтажная,круглая такая,если её зацепили чем либо,или залили,может и там земля появиться.

Подлезть туда - тот ещё секас.

**Admin** · 23.07.2014, 08:42

ребята, у вас болты на клеммах контакторов при езде не развинчиваются? или шайба гровера стоит?

Vonor24 · 24.07.2014, 21:42

Цитата:

Сообщение от Admin

ребята, у вас болты на клеммах контакторов при езде не развинчиваются? или шайба гровера стоит?

За два года случаев не было.

Grun.AV · 18.06.2015, 12:18

Сори не там написал. Внутри верхней части реверсора этот узел.

Sloth · 05.02.2016, 05:48

Приветствую. Может у кого есть схема алсн, надо узнать какие контакты и где стоят РБС и РБ (рукоятки бдительности) в схеме (сами ручки я знаю где стоят

, да может есть у кого схема ТСКБМ. Ну очень надо. Буду благодарен всем.

Михаил Ступень · 22.04.2016, 15:26

добрый день , у кого есть цветные схемы водяной и масляной систем ТЭМ 18д,дм ,
