я делаю курсовой проект на тему: "ОБОРУДОВАНИЕ ПЕРЕГОНА УСТРОЙСТВАМИ АВТОМАТИЧЕСКОЙ БЛОКИРОВКИ С ТОНАЛЬНЫМИ РЕЛЬСОВЫМИ ЦЕПЯМИ И ЦЕНТРАЛИЗОВАННЫМ РАМЕЩЕНИЕМ АППАРАТУРЫ АБТЦ"
и по заданию у меня переезд относится ко второй категории, то есть подлежит оборудованию устройств АПС и АШ.
СКАЖИТЕ ПОЖАЛУЙСТА, с чего будет осуществляться управление переездом??? заранее спасибо))))
и еще, я на этом сайте пока не очень хорошо ориентируюсь, у меня по заданию занята поездом 2 рельсовая цепь, НАПРАВЛЕНИЕ ЧЕТНОЕ, есть ли на этом сайте монтажные схемы для моей 2 РЦ?
мне нужны такие схемы:
1 Схема контроля жил кабеля
2 Схема линейных цепей АБТЦ
3 Схемы включения огней светофоров
4 Схемы рельсовых цепей
5 Схемы кодирования рельсовых цепей блок-участка
6 Схемы контроля последовательного занятия рельсовой цепи
7 Схемы контроля последовательного освобождения рельсовых цепей
8 Схема замыкания блок-участка
9 Схема искусственного размыкания участка
ОЧЕНЬ БУДУ БЛАГОДАРНА!!!

Torquato Tasso

Если АПС и АШ- то переезд охраняемый (С тёткой) . Схема переездной автоматики находится а релейном шкафу. Если переезд охраняемый, то для ручного управления заградительными светофорами и ПС нужен щиток.
Для начала разберитесь с принципиальными схемами, а монтажные скорее всего не нужны.
Все это есть. Все это не проблема. Давайте мыло.

Катерина Ефимова

да да, то есть принципиальные схемы нужны.

маил: katik000@mail.ru
спасибо огромное!!!))))

Витос

Почитайте еще альбомы АБТЦ-2000, АБТЦ-03, найдёте на сайте через поиск, там хоть и на подготовленного специалиста написано, но что-то для себя возьмете.

__________________
Если проблему решить можно — не стоит о ней беспокоиться,
Если проблему решить нельзя — беспокоиться бесполезно. Далай-Лама XIV.

Что было, то и будет, и что делалось, то и будет делаться, и нет ничего нового под солнцем. Бывает нечто, о чем говорят: "смотри, вот это новое"; но это было уже в веках, бывших прежде нас.
Книга Екклесиаста [9:10]

Катерина Ефимова

я уже смотрела эти альбомы, мне нужно там контакты менять под мое задание, я не совсем разбираюсь в этом . поэтому и спрашиваю для занятой 2 РЦ

Torquato Tasso

а план перегона покажите?

Катерина Ефимова

да конечно.

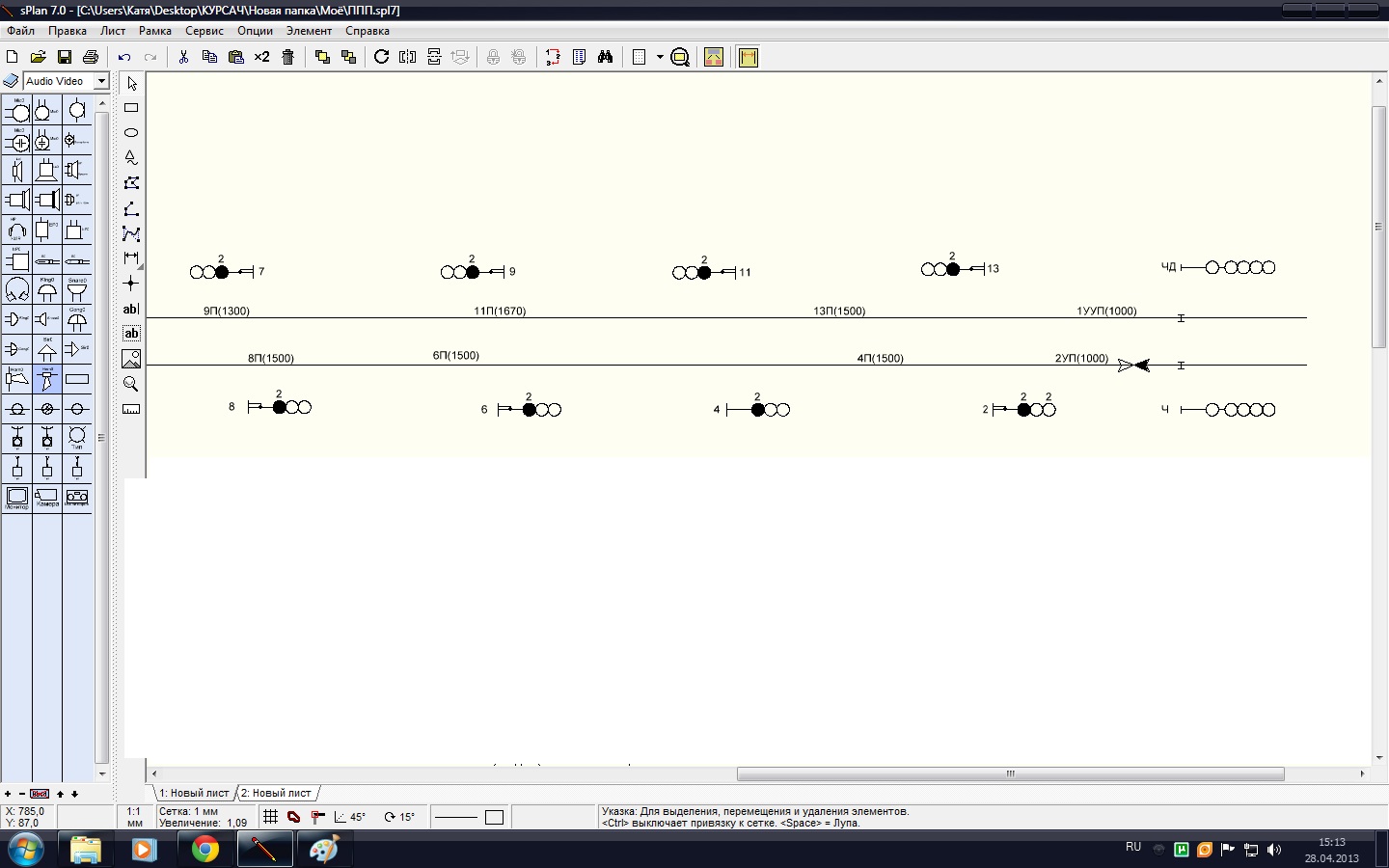

это первая часть путевого плана

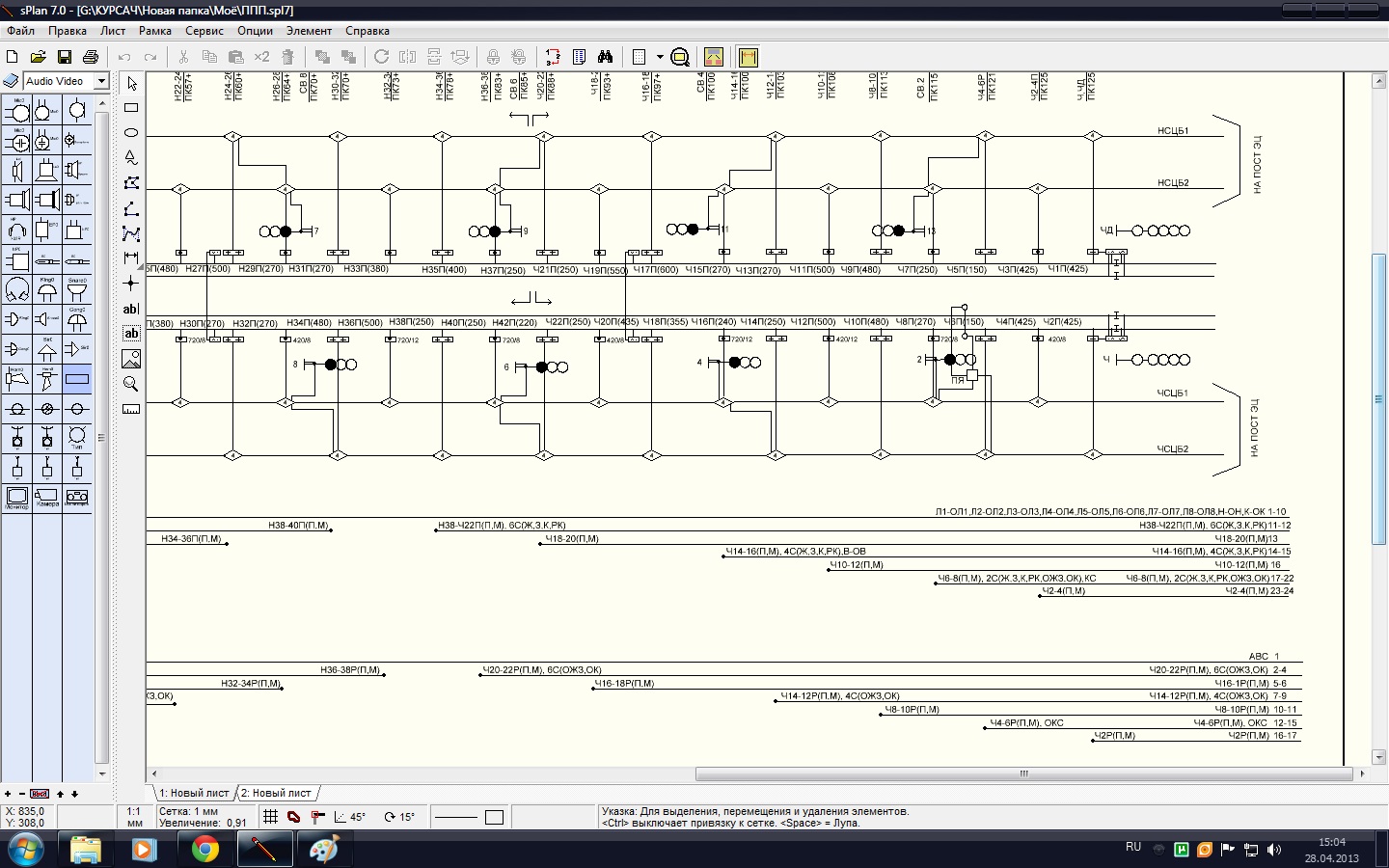

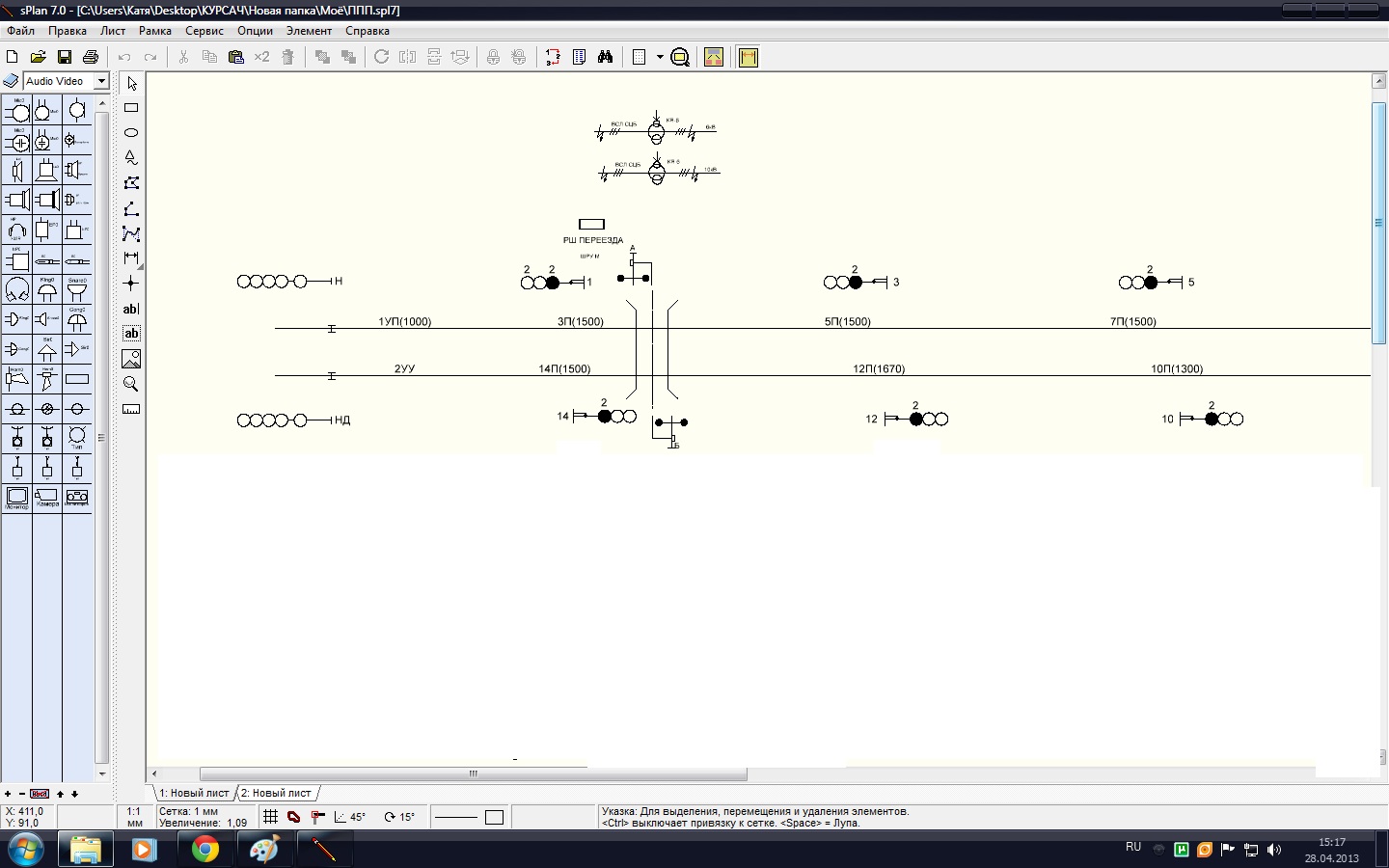

это вторая, и у меня переезд между 7 и 6 светофором.

ВОТ ПЛАН ПЕРЕГОНА:
1 ЧАСТЬ

2 ЧАСТЬ

ТОЛЬКО ПЕРЕЕЗД У МЕНЯ МЕЖДУ СВЕТОФОРАМИ 7 И 6!

Torquato Tasso

Щиток АПС

Вложения

=Щиток=.vsd (368.5 Кб, 60 просмотров)

Torquato Tasso

Не совсем понятно что имеется ввиду под занята поездом 2 рельсовая цепь. Если АПС срабатывает за 2 БУ, то нужны скорости поезда и расчет длин БУ.

Катерина Ефимова

мне не нужна схема щитка,. мне нужны принципиальные схемы,которые я перечислила. то есть на второй рельсовой цепи стоит поезд, и соответственно какие то реле под током, какие то нет

Витос

начни от печки: от реле и повторителей рельсовых цепей. Изначально они под током. По мере продвижения поезда они при занятии соответствующего участка обесточиваются. Срабатывают реле Пз и Б. По хвосту, по мере освобождения участков путевые реле встают под ток и прорабатывают реле ПО. Далее по хвосту встают под ток реле Б. Говорю по памяти, схем перед глазами нет, но как-то так... Вот и доедь до соответствующего участка и нарисуй схему.

__________________
Если проблему решить можно — не стоит о ней беспокоиться,
Если проблему решить нельзя — беспокоиться бесполезно. Далай-Лама XIV.

Что было, то и будет, и что делалось, то и будет делаться, и нет ничего нового под солнцем. Бывает нечто, о чем говорят: "смотри, вот это новое"; но это было уже в веках, бывших прежде нас.
Книга Екклесиаста [9:10]

Rafa

Путевые и сигнальные по любому без тока. Я думаю этого вполне хватит.

Катерина Ефимова

хорошо, попробую!

Rafa

Только не все, а соответствующего БУ

Катерина Ефимова

спасибо это понятно)
