Здравствуйте задали в техникуме вот такое дело : надо расставить светофоры (пронумеровать и обозвать) пронумеровать стрелки и рассчитать что то что не понял
Обьясните более простым языком пожалуйста как все делаеться и покажите схема внизу
Заранее всем спасибо )))

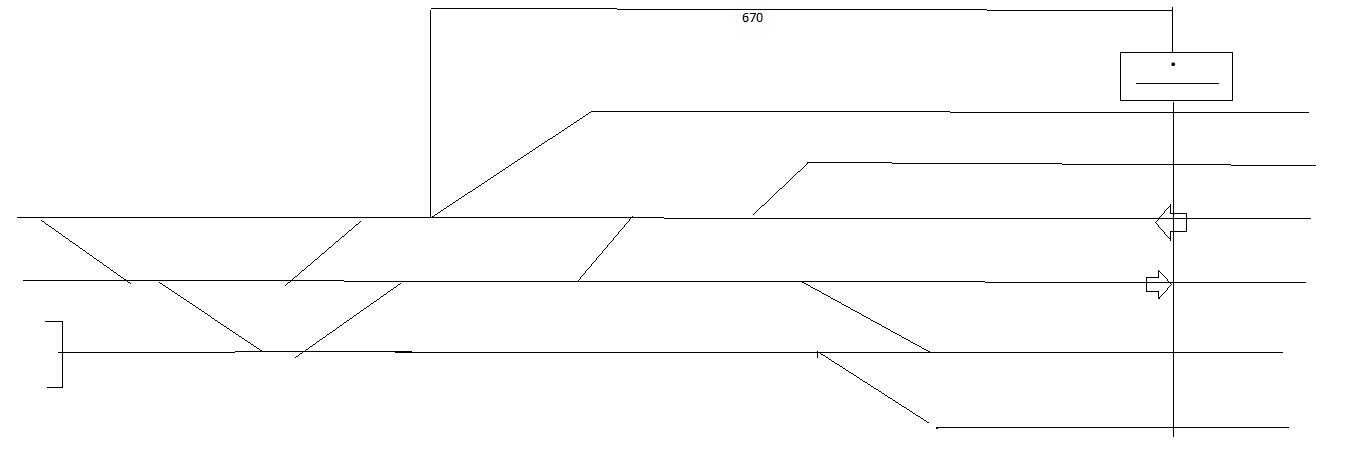

http://morepic.ru/images/jvj_380.jpg

Torquato Tasso

Это уже тянет не на лабораторную, а на курсовую.

Дима Баркер

Мы делали наподобие на СРД. Ставили светофоры, входные, выходные, маневровые. Причем рисовали все линзы светофора.
красный - закрашеный
желтый - заштрихованный
зеленый - пустой
белый и синий не помню. Еще рисовали изолирующие стыки. А считали мы маршруты, откуда до куда можно проехать от одного светофора до другого несколько вариантов маршрутов

micush

вот ссылка на методичку по составлению однониточного и двухниточного плана станции (вам нужен только однониточный), а здесь тема в которой всем миром помогали девушке Юле делать подобное задание, можете посмотреть для примера (правда ей еще и пульт надо было начертить)

sanya324

на самом деле расставить светофоры и пронумеровать стрелки просто, но если еще надо расчитывать ординаты стрелок (т.к. на представленном варианте одна из стрелок имеет ординату от поста ЭЦ), то это уже подольше и делать по методичке...
