**CHUK** · 01.03.2014, 09:02

Сайт грузится, но форума нет.

**victor-by** · 01.03.2014, 10:49

Цитата:

Сообщение от EvgenB

И что, со своего электронная почта не отправляется?

На свой страх и риск подключаю к служебному компьютеру триджик, выключая сеть. Что по безопасности ИВЦ грубое нарушение. К сожалению, там где я нахожусь малая скорость передачи данных. Аппаратура связи не позволяет. Поэтому все на линии сидят без прогрессивных благ виртуального пространства. И по этому я со своего " Инета" и общаюсь с вами.

victor-by добавил 01.03.2014 в 11:49
и сегодня пишет "Время ожидания ответа от сервера 10.76.0.80 истекло."

JEK IP · 01.03.2014, 13:44

Цитата:

"Время ожидания ответа от сервера 10.76.0.80 истекло

Не долбите по ссылке это IP внутреннего ресурса РЖД.
Там тоже форум работает с неполадками(админу некогда видимо)
Общайтесь почтой,думаю Вам не откажут.
P.S.Кстати здесь зеркало не обновлялось больше года .

**victor-by** · 12.03.2014, 15:47

Странно. Есть все. И новый файл и программа. Только вот в Атмеге ничего не перепрошивается. Есть один МУК, с КТСМ показывает зав.№0. Версию прошивки 2.4, но тоже не перепрошиваеться.

Denisrad · 13.03.2014, 22:17

victor-by,
Виктор, если вам не трудно, скиньте фотографию самого программатора. Столкнулся тоже с проблемой прошивки(в моём случае надо найти программатор).
Пробовал прошивать самодельным программатором(который исправно работал), но МУК не определяется. Так, что нужен родной и буду тоже доводить дело до логического конца.

Denisrad добавил 13.03.2014 в 22:17
Да, забыл добавить, в родных AVR в МУК стоит защита от считывания. Поэтому только их файлы использовать(Инфотекса).

**victor-by** · 14.03.2014, 11:36

Цитата:

Сообщение от Denisrad

victor-by,
Виктор, если вам не трудно, скиньте фотографию самого программатора. Столкнулся тоже с проблемой прошивки(в моём случае надо найти программатор).
Пробовал прошивать самодельным программатором(который исправно работал), но МУК не определяется. Так, что нужен родной и буду тоже доводить дело до логического конца.

Denisrad добавил 13.03.2014 в 22:17
Да, забыл добавить, в родных AVR в МУК стоит защита от считывания. Поэтому только их файлы использовать(Инфотекса).

Хорошо. В ближайшее время сфотографирую и скину. Просто программатор в Бресте. Он поставлялся с ПАК Стенд КТСМ-02.

Igor zrw · 14.03.2014, 19:39

Цитата:

Сообщение от Denisrad

victor-by,
Виктор, если вам не трудно, скиньте фотографию самого программатора. Столкнулся тоже с проблемой прошивки(в моём случае надо найти программатор).
Пробовал прошивать самодельным программатором(который исправно работал), но МУК не определяется. Так, что нужен родной и буду тоже доводить дело .

http://scbist.com/scb/uploaded/info-...p@t=243649.htm
Здесь посмотри.

Denisrad · 14.03.2014, 20:54

Спасибо, просто я всего три месяца как устроился. По описи он есть но я его найти не могу. Буду делать самодельный если не найду. О результатах отпишусь.

RUG47 · 15.03.2014, 12:14

Цитата:

Сообщение от Denisrad

Спасибо, просто я всего три месяца как устроился. По описи он есть но я его найти не могу. Буду делать самодельный если не найду. О результатах отпишусь.

Он выглядит очень несерьёзно. Разъём 25 контактный по моему "мама" и из него недлинный шлейфик с маленьким чрненьким разъёмчиком. На большом разъёме написано AVR. Схема спрятана в корпусе разъёма (имхо сам не разбирал, предполагаю )

**victor-by** · 15.03.2014, 19:23

Цитата:

Сообщение от RUG47

.......... (имхо сам не разбирал, предполагаю )

совершенно верно. Схема в 25 пиновом разъеме и из боковой части разъема 10 пиновый COM порт, для подключения к программируемым модулям

**CHUK** · 15.03.2014, 21:36

Цитата:

Сообщение от RUG47

Он выглядит очень несерьёзно. Разъём 25 контактный по моему "мама" и из него недлинный шлейфик с маленьким чрненьким разъёмчиком. На большом разъёме написано AVR. Схема спрятана в корпусе разъёма (имхо сам не разбирал, предполагаю )

Я сам собирал по ИНФОТЭКСовской схеме, все работатет, запрограммировал несколько МУКов, правда сначала возникли проблемы с индефикационным номером, но с другого компа все стало нормально.

Igor zrw · 15.03.2014, 22:22

Цитата:

Сообщение от victor-by

. Схема в 25 пиновом разъеме и из боковой части разъема 10 пиновый COM порт, для подключения к программируемым модулям

Вы так и не дали никакой информации, даже для нас, ваших коллег и друзей по форуму. Проблемы решились? если да - ответьте.
если нет - так все же, что пишет адресная строка в случае неудачи?

Ну и еще ответьте. по ссылке, данной мною, если нужны картинки схем самоделки, я их закачаю, и перенесу.
Еслиф че, мы не можем выходить в Большой нтернет, кроме как из дома. А вышеупомянутый форум - там, внутри Интранета РЖД.

**victor-by** · 15.03.2014, 23:30

Цитата:

Сообщение от Igor zrw

Вы так и не дали никакой информации, даже для нас, ваших коллег и друзей по форуму. Проблемы решились? если да - ответьте.
если нет - так все же, что пишет адресная строка в случае неудачи?

Ну и еще ответьте. по ссылке, данной мною, если нужны картинки схем самоделки, я их закачаю, и перенесу.
Еслиф че, мы не можем выходить в Большой нтернет, кроме как из дома. А вышеупомянутый форум - там, внутри Интранета РЖД.

Пока проблема с прошивкой не решилась. Пробовал прошивать с разных компьютеров через программатор AVR. Никаких сдвигов. Даже со стендового ПК. Пробовали программировать отдельным программатором отдельно, тоже ничего. Есть вопросы конечно, по серийному номеру МУК и т.д. Как только получиться, так подскажу где и что я делал не так. Просто я не имею возможность сутками пропадать в КИПе.

**Balbes** · 15.03.2014, 23:39

**victor-by** · 04.04.2014, 22:07

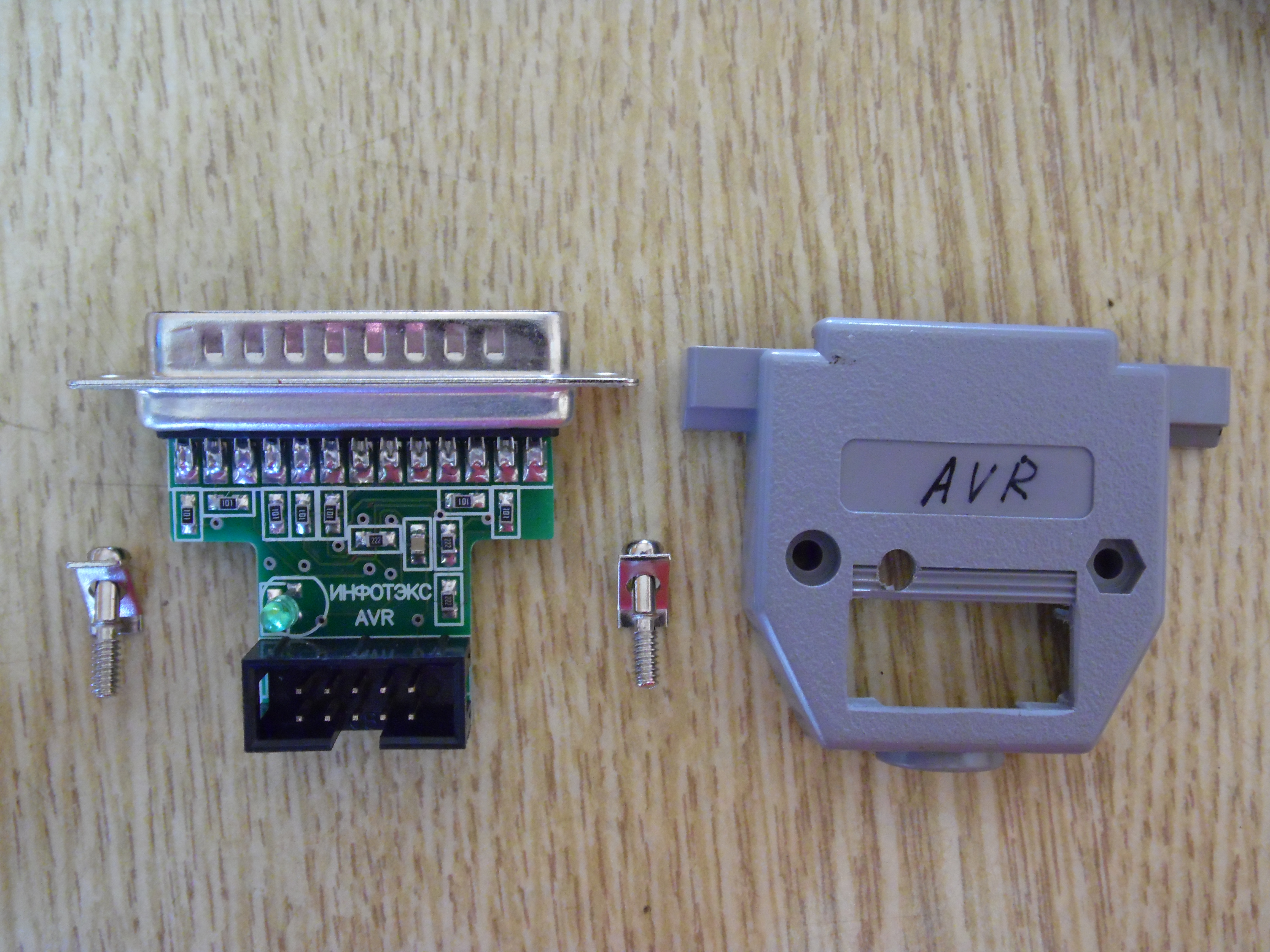

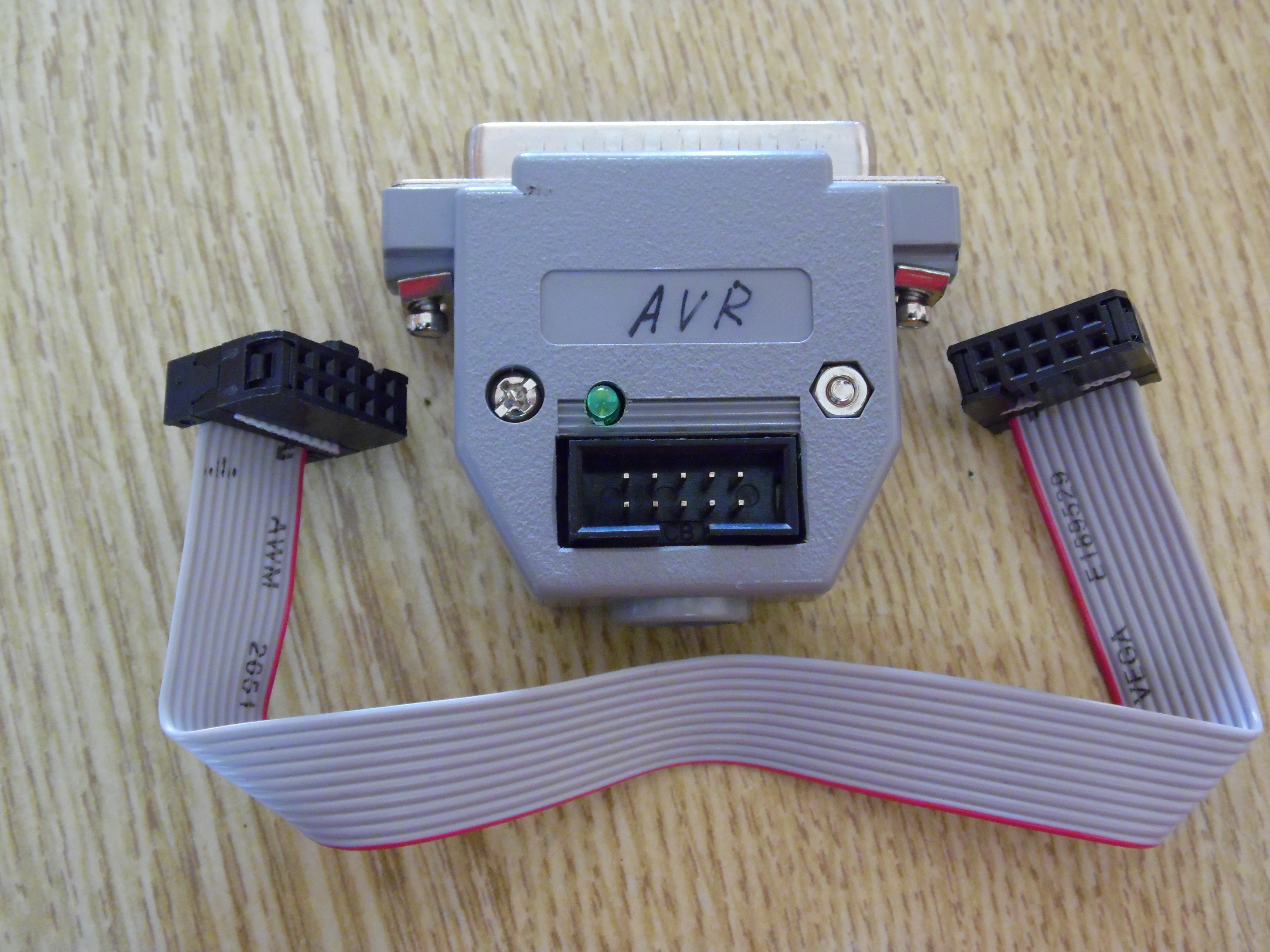

как и обещал. AVR во всех ракурсах.

victor-by добавил 04.04.2014 в 22:07
Теперь о перепрограммировании МУК.....
Поменял 4 компьютера. Пошло только с ПК Уральского производства. Он поставлялся в составе КТСМ-02 лет 5 назад с ISA слотом. У которого LPT разъем интегрирован в материнскую плату. Всем спасибо.
