| Классические релейные системы ЭЦ, АБ и ПАБ Обсуждение электрических централизаций, автоблокировок и полуавтоблокировок на релейной элементной базе
Описание темы:  Стрелка, примыкающая к пути,410807 ТМП
|
| Ответить в этой теме |  |
|
|
|
|
|
|
Опции темы | Поиск в этой теме |
24.01.2015, 14:00
|
#16 (ссылка) |
|
V.I.P.
Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,650
Поблагодарил: 388 раз(а)
Поблагодарили 577 раз(а)
Фотоальбомы:
не добавлял
|
|
|
Цитировать 1 |
|
26.01.2015, 10:15
|
#17 (ссылка) |
|
V.I.P.
Автор темы
Регистрация: 17.08.2011
Адрес: Железногорск
Возраст: 38
Сообщений: 301
Поблагодарил: 126 раз(а)
Поблагодарили 34 раз(а)
Фотоальбомы:
не добавлял
Репутация: 67
|

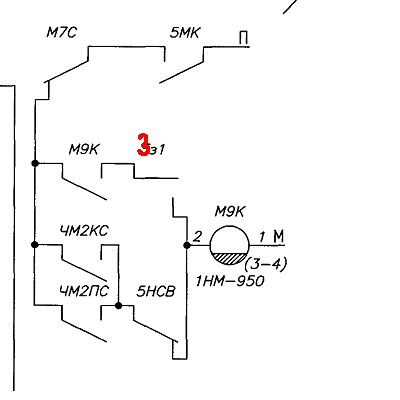

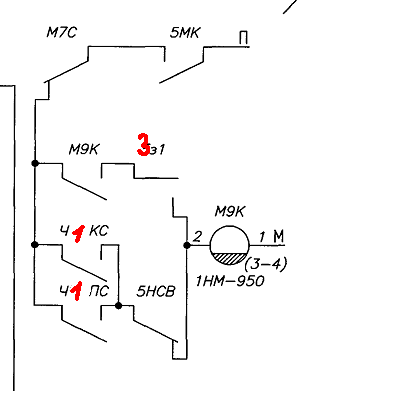

Если в сторону замыкалок копать то скорее так
__________________
Терзаюсь в сомнениях между лыжами и собой - то ли волки не лыжи, то ли овцы не сани? |
|
|
Цитировать 0 |
|
26.01.2015, 12:43
|
#18 (ссылка) | |
|
V.I.P.
Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,650
Поблагодарил: 388 раз(а)
Поблагодарили 577 раз(а)
Фотоальбомы:
не добавлял
|
Цитата:
 все намного проще чем ты думаешь
|
|
|
|
Цитировать 1 |
|
26.01.2015, 13:12
|
#19 (ссылка) |
|
V.I.P.
Автор темы
Регистрация: 17.08.2011
Адрес: Железногорск
Возраст: 38
Сообщений: 301
Поблагодарил: 126 раз(а)
Поблагодарили 34 раз(а)
Фотоальбомы:
не добавлял
Репутация: 67
|
Rafa, повнимательнее =)

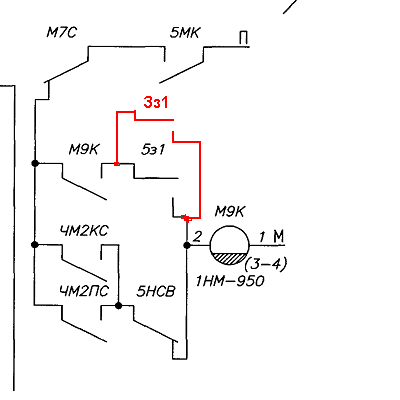

В предложенной Вами схеме как выполнить требование включения красного при открытии ЧМ2 (Ч1 закрыт)? В цепи самоблокировки параллельно 5з1 контакт Ч1С, тогда более-менее красиво получится.
__________________
Терзаюсь в сомнениях между лыжами и собой - то ли волки не лыжи, то ли овцы не сани? |
|
|
Цитировать 0 |
|
26.01.2015, 13:18
|
#20 (ссылка) | |
|
V.I.P.
Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,650
Поблагодарил: 388 раз(а)
Поблагодарили 577 раз(а)
Фотоальбомы:
не добавлял
|
Цитата:
Rafa добавил 26.01.2015 в 14:18 красный на М9 должен вкл. при таких условиях. 1. стр. 5 в минусе. 2. открыт Ч1. открытие ЧМ2 контролироваться не должно. на это есть логические обьяснения. в МРЦ-15-78 не учли одну деталь. смотри указания. Последний раз редактировалось Rafa; 26.01.2015 в 13:18. Причина: Добавлено сообщение |
|
|
|
Цитировать 1 |
|
26.01.2015, 13:39
|
#21 (ссылка) |
|
V.I.P.
Автор темы
Регистрация: 17.08.2011
Адрес: Железногорск
Возраст: 38
Сообщений: 301
Поблагодарил: 126 раз(а)
Поблагодарили 34 раз(а)
Фотоальбомы:
не добавлял
Репутация: 67
|
Rafa,
какой в ЭЦ-12-00 рассмотрен вариант примыкания стрелки? =) Без поездных по "минусу". А тема про что?
__________________
Терзаюсь в сомнениях между лыжами и собой - то ли волки не лыжи, то ли овцы не сани? |
|
|
Цитировать 0 |
|
26.01.2015, 13:57
|
#22 (ссылка) | |
|
V.I.P.
Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,650
Поблагодарил: 388 раз(а)
Поблагодарили 577 раз(а)
Фотоальбомы:
не добавлял
|
Цитата:
смотри дополнения к ЭЦ-12-00 (стрелка в пути с...........). там как-раз по твоей теме. |
|
|
|
Цитировать 1 |
