Тема: Тема перенесена

**Александр** · 27.08.2012, 04:50

Цитата:

Сообщение от Cfvlehfr

Проверте разводку питания. Возможно, ПХ-ОХ и ПХРЦ-ОХРЦ беруться с одного трансформатора

Думаю, здесь ошибка с подключением в схеме проверки работоспособности или объединение между полюсами, но через довольно большое сопротивление (килоОм 100, не меньше). Иначе бы сигнализаторы СЗИ "передрались" между собой (один срабатывал через землю другого и наоборот). Попробуйте отключить схему контроля и проверить работоспособность отдельным резистором.

Cfvlehfr · 27.08.2012, 05:28

Цитата:

Думаю, здесь ошибка с подключением в схеме проверки работоспособности или объединение между полюсами, но через довольно большое сопротивление (килоОм 100, не меньше). Иначе бы сигнализаторы СЗИ "передрались" между собой (один срабатывал через землю другого и наоборот).

Не факт. Было подобное, когда включили контроль питания рельсовых цепей, в том числе местных элементов (вторичная обмотка). На местные элементы стояли 2 запараллеленных по вторичке ПЧ. При подключении проверочных резисторов СЗИ не срабатывали (не хватало утечки), зато утечка была на обоих. Сами по себе СЗИ не срабатывали и утечки не было. По опыту, ПХРЦ на стойках питания могут обозвать питание на первичку ПЧ.

**Александр** · 27.08.2012, 05:50

Цитата:

Сообщение от Cfvlehfr

а местные элементы стояли 2 запараллеленных по вторичке ПЧ

Это как?
В смысле, как умудрились включить так, чтобы оно ещё и работало. И откуда такая схема?

Cfvlehfr · 27.08.2012, 05:55

нормально работает. Статив ПЧ 50/25

**KPV** · 27.08.2012, 06:31

Цитата:

Сообщение от Cfvlehfr

На местные элементы стояли 2 запараллеленных по вторичке ПЧ.

Схемку в студию. Посмеемся...

**Александр** · 27.08.2012, 06:43

Местные элементы на челябинских ДСШ настолько суровые, что питаются от двух ПЧ, запараллеленных по вторичке.

**KPV** · 27.08.2012, 06:48

Цитата:

Сообщение от Александр

Местные элементы на челябинских ДСШ настолько суровые, что питаются от двух ПЧ, запараллеленных по вторичке.

Вместо сектора крышка от канализационного люка...

Torquato Tasso · 27.08.2012, 08:21

Цитата:

Сообщение от Cfvlehfr

Проверте разводку питания. Возможно, ПХ-ОХ и ПХРЦ-ОХРЦ беруться с одного трансформатора

С одной обмотки трехфазного трансформатора...

rjnjd-utyyflbq добавил 27.08.2012 в 08:21

Цитата:

Сообщение от Александр

Думаю, здесь ошибка с подключением в схеме проверки работоспособности или объединение между полюсами, но через довольно большое сопротивление (килоОм 100, не меньше). Иначе бы сигнализаторы СЗИ "передрались" между собой (один срабатывал через землю другого и наоборот). Попробуйте отключить схему контроля и проверить работоспособность отдельным резистором.

Недавно сталкивался с подобным. Полюса Э-ОЭ и РС1-РС2 берут начало на одной обмотке трансформатора. При появлении "земли" срабатывали СЗИ-1 и СЗИ-2 (перем. 220В и пост. 220В).

**Витос** · 27.08.2012, 09:26

Встречаются как-то два питания от разных ПЧ на одном местном элементе.
-Эй ты, несфазированный, а ну подвинься!
-Это я то несфазированный? Сам ты несинусоидный урод!
-Да моя синусоида самая синусоидная в мире! Ты сначала частоту приведи в порядок, а затем лезь на мою территорию!
-Выйдем, поговорим?
-Выйдем!
Трах! Бах! Караул!!!!Пожар!!!!!!!

**Александр** · 27.08.2012, 18:49

Цитата:

Встречаются как-то два питания от разных ПЧ на одном местном элементе.

Теоретически, конечно, работать может. Только время запуска неизвестно, можем и сигнал перекрыть:
Если не повезло, и они вкючились в противофазе, то они оба утухнут от короткого, потом запускаются снова, если синфазно-повезло, если не повезло - опять по новой

**Витос** · 27.08.2012, 18:56

Цитата:

Сообщение от Александр

Теоретически, конечно, работать может. Только время запуска неизвестно, можем и сигнал перекрыть:
Если не повезло, и они вкючились в противофазе, то они оба утухнут от короткого, потом запускаются снова, если синфазно-повезло, если не повезло - опять по новой

Так надо ещё же обеспечить сдвиг фаз между местным и путевым элементами, а если на местном каша, то как ДСШ это воспримет? Cfvlehfr написал не подумавши...

Артем Макаров · 27.08.2012, 19:08

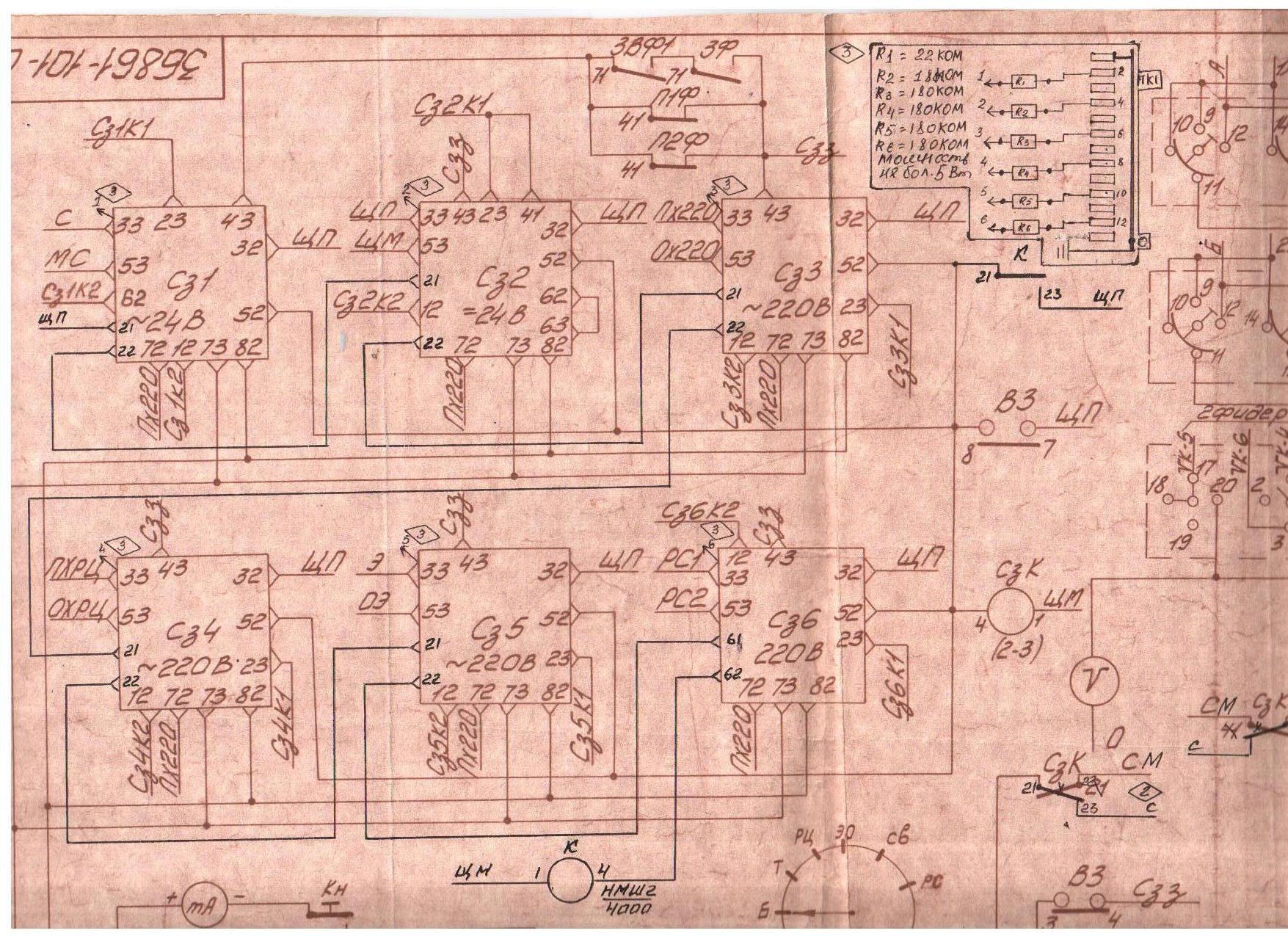

http://morepic.ru/images/csccsc_6789.jpg
схема проверки работоспособности СЗИ.

**Александр** · 27.08.2012, 19:39

Цитата:

Сообщение от Артем Макаров

схема проверки работоспособности СЗИ.

Артём, посмотри пакетник, нет ли короткого между ламелями №6 и №8

Цитата:

Сообщение от Витос

Так надо ещё же обеспечить сдвиг фаз между местным и путевым элементами, а если на местном каша, то как ДСШ это воспримет?

Может, и запустятся, только не с первого раза, а фазоконтроль ставить только на путевые ПЧ относительно "суммы" напряжений двух местных.
Теоретически, запуститься могут, если резонанс двух контуров при параллельном соединении не уплывёт. PS. Пытался вспомнить ТОЭ, вроде уплыть не должен

**СЦБот** · 29.04.2013, 17:55

Эта тема была перенесена из раздела Общие вопросы эксплуатации устройств СЦБ.

Перенес: Александр

27.08.2012, 05:55	#79 (ссылка)
Cfvlehfr Кандидат в V.I.P. Регистрация: 03.11.2011 Сообщений: 89 Поблагодарил: 16 раз(а) Поблагодарили 5 раз(а) Фотоальбомы: не добавлял Репутация: 0	нормально работает. Статив ПЧ 50/25
	Цитировать 1

27.08.2012, 06:43	#81 (ссылка)
Александр Корифей СЦБ Регистрация: 25.02.2009 Адрес: Ленинград Возраст: 49 Сообщений: 9,577 Поблагодарил: 1612 раз(а) Поблагодарили 2345 раз(а) Фотоальбомы: 1 фото Репутация: 1386	Местные элементы на челябинских ДСШ настолько суровые, что питаются от двух ПЧ, запараллеленных по вторичке. __________________ "Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся." Ф.Э. Дзержинский.
	Цитировать 2

27.08.2012, 09:26	#84 (ссылка)
Витос Регулировщик-любитель Регистрация: 13.04.2009 Сообщений: 5,099 Поблагодарил: 853 раз(а) Поблагодарили 1162 раз(а) Фотоальбомы: 23 фото Репутация: 1346	Встречаются как-то два питания от разных ПЧ на одном местном элементе. -Эй ты, несфазированный, а ну подвинься! -Это я то несфазированный? Сам ты несинусоидный урод! -Да моя синусоида самая синусоидная в мире! Ты сначала частоту приведи в порядок, а затем лезь на мою территорию! -Выйдем, поговорим? -Выйдем! Трах! Бах! Караул!!!!Пожар!!!!!!! __________________ Если проблему решить можно — не стоит о ней беспокоиться, Если проблему решить нельзя — беспокоиться бесполезно. Далай-Лама XIV. Что было, то и будет, и что делалось, то и будет делаться, и нет ничего нового под солнцем. Бывает нечто, о чем говорят: "смотри, вот это новое"; но это было уже в веках, бывших прежде нас. Книга Екклесиаста [9:10]
	Цитировать 0

27.08.2012, 19:08	#87 (ссылка)
Артем Макаров Кандидат в V.I.P. Регистрация: 30.06.2010 Сообщений: 7 Поблагодарил: 0 раз(а) Поблагодарили 1 раз(а) Фотоальбомы: не добавлял Репутация: 0	http://morepic.ru/images/csccsc_6789.jpg схема проверки работоспособности СЗИ.
	Цитировать 0

29.04.2013, 17:55	#89 (ссылка)
СЦБот Робот Регистрация: 05.05.2009 Сообщений: 2,484 Поблагодарил: 0 раз(а) Поблагодарили 82 раз(а) Фотоальбомы: не добавлял Репутация: 0	Тема: Тема перенесена Эта тема была перенесена из раздела Общие вопросы эксплуатации устройств СЦБ. Перенес: Александр
	Цитировать 0
