СЭМ

В четверг, 6-го, тоже столкнулся с такой проблемой. Ночью занялся переезд, оказалось сгорел пред-ль ОХ на 5А в КЯ на питающем конце участка ЧП. Измеряю ток, прибор выбивает на 1.5 А, при нагрузке ВАК-14. Выяснилось что кабель от КЯ до БШ загнулся. Раненько утром опять туда с Р5-10. Изоляция между жилами 20 кОм, кабель СШПБ 5х1, длина около 40 метров, меряю от КЯ, вижу конец кабеля, короткого нет, такое было в практике когда повреждение было в начале кабеля, рядом с прибором. Попробовал от БШ в сторону КЯ мерить, такая же картина, короткого не вижу, только конец кабеля. Запитал времянкой. Не пойму, что за повреждение, все жилы в куче 20 кОм, и почему такой ток что прибор выбивает на 1.5А, при 220:20000=0.011 А?

vetal

У нас из РШ выходил кабель типа СОБ-5х1, а через 90 метров была подземная муфта и дальше шел кабель СШВБ-5х1. Общая длинная 1км. Ну и уходят все пять жил между собой в КЗ, при этом изоляция по отношению к земле была 2МОм. Приезжает измеритель с Р5-10, долго меряет и говорит, что у нас идеальный кабель без повреждений, видно только подземную муфту (небольшой всплеск вверх) и все. Потом сам брал Р5-10 у связистов и видел тоже только подземную муфту. В итоге именно в этой муфте и было короткое замыкание. Сделали вставку 10м, КЗ ушло, но через три месяца снова КЗ между всеми жилами. Повреждение оказалось в подземной муфте, где стыковались вставка СБзПУ и кабель типа СОБ. Хоть мы и одевали на жилки кабеля тонкие кембрики, чтобы жилки не касались свинцовой оболочки, все-таки эти кембрики почему-то оплавились и все пять жилок замкнули на свинцовую оболочку. Подземную муфту перезаделали так же само и уже 4 года проблем с кабелем нет. Что первый раз не так было с муфтой - непонятно.

vetal

Чего только при ремонте кабеля не увидишь...))) Между муфтами уложен кабель 4х1 (две жилы красные и две белые). Одна жила ушла в обрыв. Шагами отмеряли расстояние между муфтами - 58 шагов. Подключили прибор ИРК-ПРО к исправной жиле и отрегулировали коэффициент укорочения, так чтобы прибор показывал конец линии на расстоянии 58 метров. Т.е. кабель измеряем не в метрах, а в наших шагах. Получился коэффициент укорочения равный 2. После измерения расстояния до повреждения неисправной жилы с двух сторон, прошагали эти расстояния от муфт по трассе кабеля и получили две точки, между которыми было три шага. Начали копать между этими двумя точками и нашли "бутылочную муфту", в которую приходили кабели 4х1 с другими по цвету жилами, т.е. в разные стороны уходили вставки. Путём прозвонки на КЗ определи в какую сторону от подземной муфты находится повреждение и сделали ещё одно измерение ИРК-ПРО. Прибор показал, что место повреждения в 0,5м от муфты. Начали копать и через 0,5 метра нашли ещё одну бутылочную муфту в которую тоже приходили два разных кабеля, т.е. дальше снова шла вставка. Вобщем между муфтами был уложен не кабель, а какая-то нарезка из кабеля. Собственно в самой вставке длинною 0,5 метров и было повреждение.

Николай Николаевич

Лет тридцать назад находили деревянные "гробики".
Технический прогресс - налицо!

vetal

Когда-то находили ещё подземные муфты, которые представляли собой два куска шифера между которыми располагался соединённый кабель. Жилы кабеля были обвёрнуты в клеёнку и залиты машинным маслом или отработкой. Итог собственно один - жилы сгнивают, но откапывать такую муфту зимой - то ещё удовольствие. Приходится в мёрзлой земле весь шифер откапывать или его разбивать, что влечёт к обрыву остальных жил кабеля и необходимости "прозванивать" кабель с двух сторон. Слава Богу такие муфты уже давно не встречаются.

vetal

Сегодня откопал подземную муфту в виде куска асбестовой трубы, вдоль которой была сделана штроба, через которую очевидно труба была одета на кабель. Место соединения кабеля было размещено в этой трубе, по бокам труба была законопачена тряпками и внутрь была залита смола. Так и повреждений в этой муфте не было, нашли случайно.

Александр

vetal, законопатьте обратно, пусть дальше работает.
Только замаскируйте получше, чтобы никто больше случайно не нашёл

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

vetal

Тут такое дело... Нашёл случайно, потому что хотел установить на три кабеля муфту УПМ вместо временно-постоянной бутылочной муфты. И вот на одном кабеле, на расстоянии 50см от края, обнаружилась эта подземная муфта. Во время копки шевелили кабель туда-сюда и заметил, что с трубы начала высыпаться смола и кабель в ней начал шевелиться. Буду избавляться от неё.

vetal

Кто-то встречал на практике, чтобы на два разных кабеля СОБ в релейном шкафу одевалась одна концевая муфта, которая заливается кабельной массой? Я не знаю, может так можно или нет?

vetal добавил 21.04.2024 в 00:17
По технологии вроде одна концевая муфта одевается на один кабель СОБ, а у меня похоже одна большая концевая муфта одета на две семерки кабеля СОБ, теперь похоже оба кабеля в муфте выходят из строя.

vetal

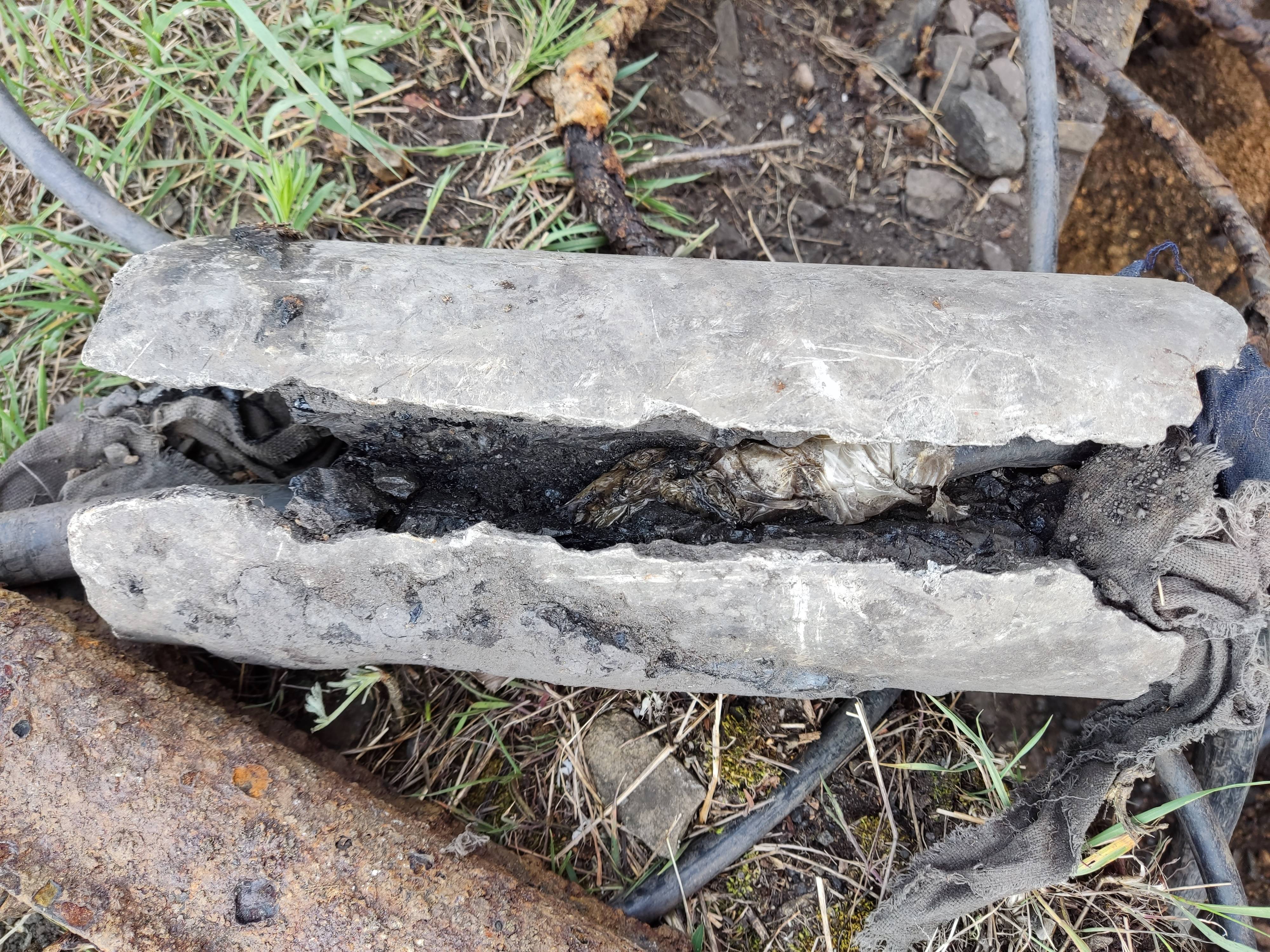

Собственно подземная муфта из трубы:

olega88

высохшая смола - она же отслаивается, и не герметична. Или что означает кабельная масса? какое то гидрофобное желе?

__________________

vetal

Для защиты кабелей марки СОБ, также других кабелей с бумажной изоляцией жил от проникновения в них влаги концы таких кабелей разделывают в специальных кабельных муфтах и заливают кабельной массой. Кабельные муфты, устанавливаемые в неотапливаемых помещениях или располагаемые под землей, заливают кабельной массой марки МБ-70 при температуре 160—170° С; остальные муфты, устанавливаемые в отапливаемых помещениях или над землей, заливают кабельной массой марки МБ-90 при температуре 180—190° С.
Состав кабельной массы можно посмотреть в интернете, а именно ГОСТ 6997-77 С. 6 и ещё есть патент на изобретение кабельной массы из смолы - тоже можно найти почитать.
Один ШНС рассказывал, что они готовили кабельную массу из смолы с добавлением туда отработки. И всё это на костре греется пока из кабельной массы перестанет выходить белый дым, т.е. влага.
На практике, для герметизации кабеля типа СОБ брали кабельную массу из старых демонтированных муфт.

Legon

сей сказ сложен, многогранен и расплывчат

vetal

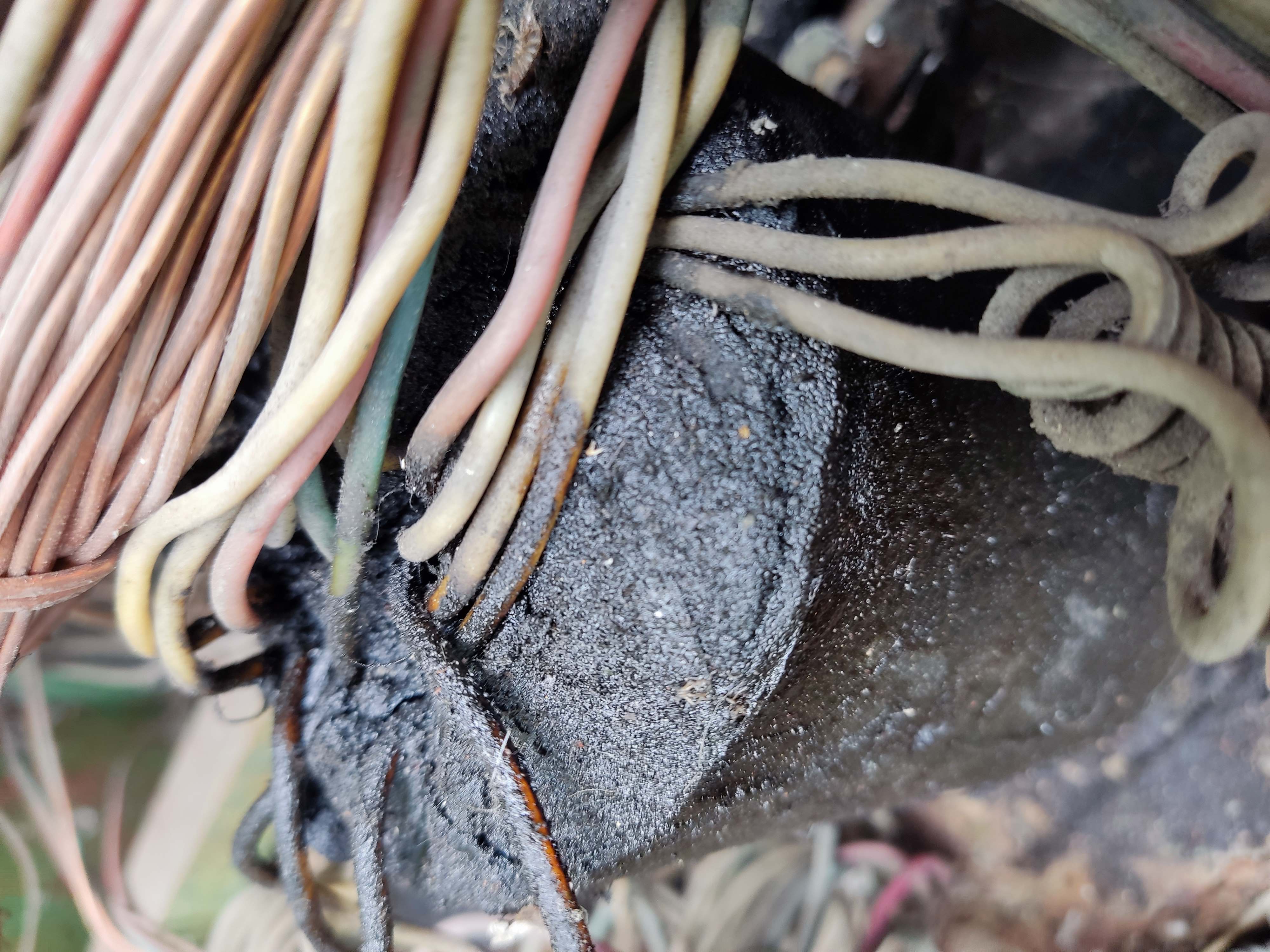

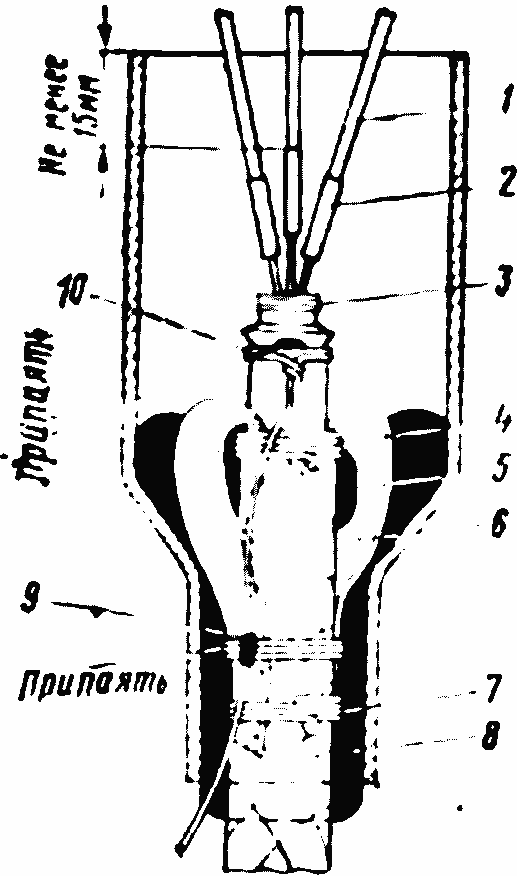

Кабельная масса наглядно в концевой муфте и разветвительной муфте:

Бывалый СЦБист

А полиэтиленовый кабель чем уплотняете, чтобы муравьи и всякие козявки не лезли?
