DJ_ISTAN

Продолжение темы, и так в пред идущей теме , внятного ответа не дали на вопрос почему показывает СЗМ 1,8-2,0мА?????

DJ_ISTAN добавил 22.11.2013 в 18:21
Контакты 33-63 отпаяны, а СЗМ при проверке ~24 показывает 2,0мА(лампы пультов управления и табло с номинальным напряжением 24 В переменного тока, а также светодиодные табло), 42 отпаян, а СЗМ при проверке =24 показывает 2,0мА(релейная нагрузка постоянного тока напряжением), при проверке между цепями ~24 и =24 СЗМ показывает 1,0мА,,,,,,,,, в чем причина, переменник отпаян, постоянка отпаяна, а он все равно показывает..............

DJ_ISTAN добавил 22.11.2013 в 18:23
Стойка питания ПВВ-ЭЦ

Кабанбай Батыр

Наводки.

Александр Михайлович добавил 22.11.2013 в 18:34
А мегер что говорит ?

СЦБот

Эта тема была перенесена из раздела Общие вопросы эксплуатации устройств СЦБ.

Перенес: Александр

DJ_ISTAN

Для контроля СЗМ в схеме установлено реле СзК подключено к СЗМ через контакты 82-71(82-ЩП, 71-ЩМ), мегаомметром контакты 82-71-72 при изьятом СЗМ показали землю.....

Rafa

Меняйте колодку. Походу она засра.....сь.

Кабанбай Батыр

DJ_ISTAN, Rafa не слушайте, у него опыта работы на железке нет (не устранил ни одного отказа).

Rafa

DJ_ISTAN не слушайте Александра Михайловича, он владеет только теорией, а не практикой.

Александр

Отключите СЗМ, вырубите автомат на ЩВП(ЩВПУ) и смотрите, в какую сторону "потянет" землю.
Рафа, Александр Михайлович прав.

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

T1000

По имеющейся исходной информации причин - МИЛЛИОН!!! Вы что, больше ничего не делали?

Кабанбай Батыр

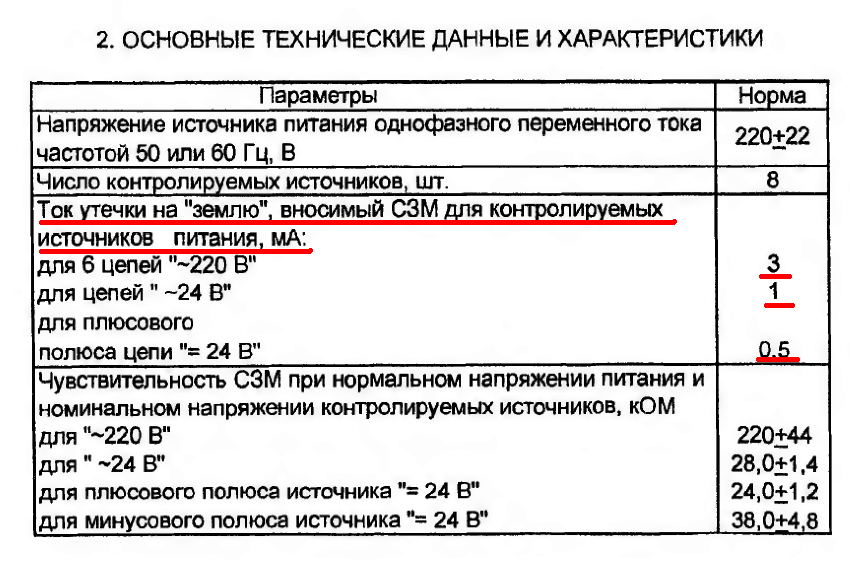

1. В соответствии с Паспортом 36256-01-00ПС:

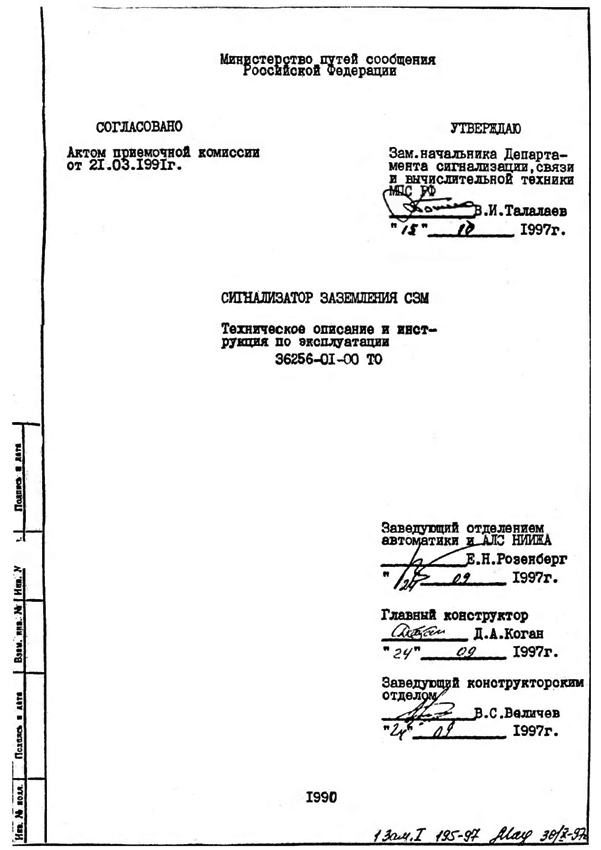

2. Из Технического описания:

Как видно из приведенных данных, беспокойство о наличии утечки 1,8-2,0 мА излишне.
Для подтверждения отсутствия сообщения полюсов питания рекомендуется произвести измерения сопротивления изоляции штатными разрешенными приборами, с отключением СЗМ при выполнении измерений.
Изменение величины внутренней утечки прибора СЗМ может быть обусловлено изменением параметров изоляционного материала внутри самого изделия (ухудшение изоляции лака, увеличение влажности воздуха и т.п.).

Техническое описание, инструкция по эксплуатации, паспорт:

Rafa

Тоже самое можно сказать и о колодки, в которую вставляют СЗМ.

.................................................. ...........

Из практики:

В ХИИТе был такой случай.
Ни как не могли понять, почему на табло горела белая лампочка повторителя маневрового светофора, при отсутствии заданного маршрута по этому светофору. Неисправность всплыла неожиданно.
Вытягивали блок, а лампочка все равно горела.
Оказывается, что между контактами колодки попал проводящий материал (припой). Припой там видимо взялся, когда осуществлялась пайка статива за долго до меня.

DJ_ISTAN

ЩП ЩМ землит,,,, делали следующее обрубали питание батареи в щвп в итоге без изменений, выдергивали преды в ПВВ с маркировкой ЩП ЩМ тож без изменений(питание ЩП ЩМ берется из ВУСа), ЩП ЩМ питает все реле в ПВВ,,,, единственный вариант остается это обесточить всю станцию, ДГА поставить в ремонт, и по очереди крутить мегометром все реле, но кто нам даст это сделать.....

Cfvlehfr

А СЗМ при измерениях изымали?
Утечка на переменке 24 в СЗМ введена для повышения чувствительности (где-то в описании написано).

Cfvlehfr добавил 24.11.2013 в 08:51
надо отпаивать оба полюса.

скобарь74

В ПВВ-ЭЦ?Ну да?!

Александр

ЩП-ЩМ гальванически связан с П-М, ТП.
