**Андрей_В** · 05.05.2014, 21:32

Цитата:

Сообщение от Rafa

ЗАГЛУШКА

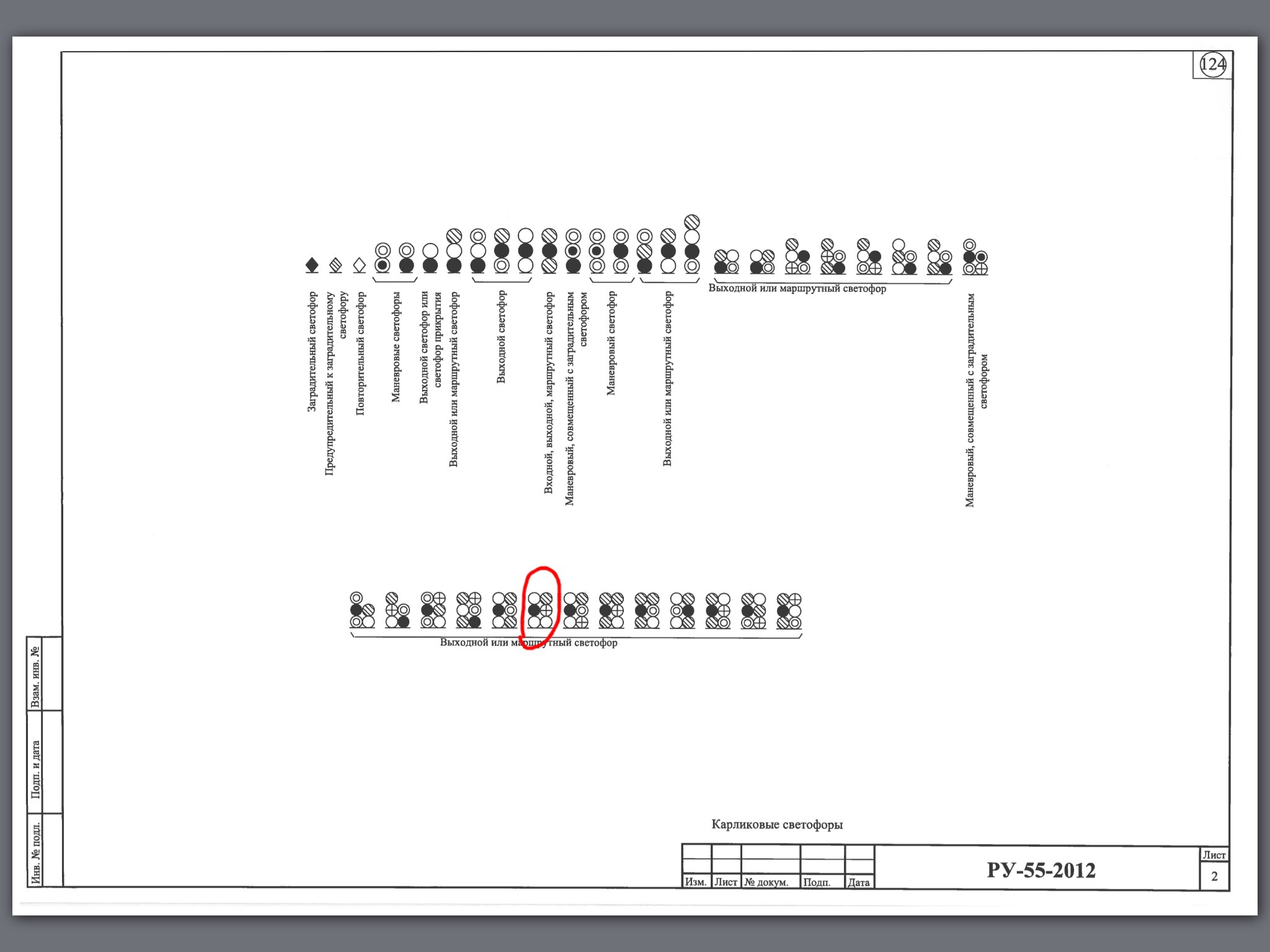

В РУ-55-2012 на последней странице в разделе "ЧЕРТЕЖИ. Типовая расцветка светофоров" показан карликовый светофор с тремя зелеными. Но думаю это отпечатка, т.к. нет лунно-белого.

**Rafa** · 06.05.2014, 00:11

косячок

**NikoS** · 06.05.2014, 06:08

Скорее всего правый зеленый перепутан местами с заглушкой, тогда хоть какой-то смысл.

**Алексей_82** · 06.05.2014, 10:01

Цитата:

Сообщение от Rafa

ЗАГЛУШКА

Где? И если заглушка, то зачем шестизначный светофор?

ganz77 · 06.05.2014, 10:53

Порылся в архиве, нашёл схему Ч6 по Новой Деревне. Она правда нарисована ещё старыми обозначениями, ну Вы человек по всей видимости молодой, поэтому разберётесь..
http://scbist.com/scb/uploaded/1892_1399358950.tif.

**Lamaks** · 06.05.2014, 11:38

Цитата:

Сообщение от Алексей_82

Где? И если заглушка, то зачем шестизначный светофор?

Разнести желтый с зеленым.

ivanezzz 18664 · 06.05.2014, 11:42

Цитата:

Сообщение от Андрей_В

В РУ-55-2012 на последней странице в разделе "ЧЕРТЕЖИ. Типовая расцветка светофоров" показан карликовый светофор с тремя зелеными. Но думаю это отпечатка, т.к. нет лунно-белого.

Смотри рядом тоже нету лунно-белого

**Rafa** · 06.05.2014, 14:22

это косяк

Rafa добавил 06.05.2014 в 14:22
что такое светофор прикрытия и где он стоит\\
как выглядит

**Александр** · 06.05.2014, 14:53

Цитата:

Сообщение от Андрей_В

В РУ-55-2012 на последней странице в разделе "ЧЕРТЕЖИ. Типовая расцветка светофоров" показан карликовый светофор с тремя зелеными. Но думаю это отпечатка, т.к. нет лунно-белого.

Не обязательно косяк. Есть выходные и с тремя зелёными.
Разнесённые Ж+З на четырёхзначку, и два разнесённых З на полуавтоматику.

**Rafa** · 06.05.2014, 15:24

всегда думал , что 2 зеленных сигнализируют при отправлении на двухпутную РПБ.

Или на однопутную тоже ?

**Lamaks** · 06.05.2014, 15:34

Цитата:

Сообщение от Rafa

всегда думал , что 2 зеленных сигнализируют при отправлении на двухпутную РПБ.

Или на однопутную тоже ?

Продублирую из комментариев:

Цитата:

Выдержка из ИСИ:
При отсутствии маршрутного указателя разрешение поезду отправиться на
ответвление, или по одному из путей многопутного участка, или по неправильному
пути при двусторонней автоблокировке может подаваться сигналом два зеленых
огня на выходном светофоре, что указывает при автоблокировке на свободность не менее двух блок-участков, а при полуавтоматической блокировке — на
свободность перегона до следующей станции (путевого поста).

**Rafa** · 06.05.2014, 17:00

Цитата:

а при полуавтоматической блокировке — на
свободность перегона до следующей станции (путевого поста).

значение имеет однопутка или двухпутка ?

**Андрей_В** · 06.05.2014, 20:22

Цитата:

Сообщение от Александр

Не обязательно косяк. Есть выходные и с тремя зелёными.
Разнесённые Ж+З на четырёхзначку, и два разнесённых З на полуавтоматику.

А почему не использовать ж+з по диагонали и обойтись 2 зелеными?

**Шаэнн** · 06.05.2014, 20:31

Светофор прикрытия

**Rafa** · 06.05.2014, 20:36

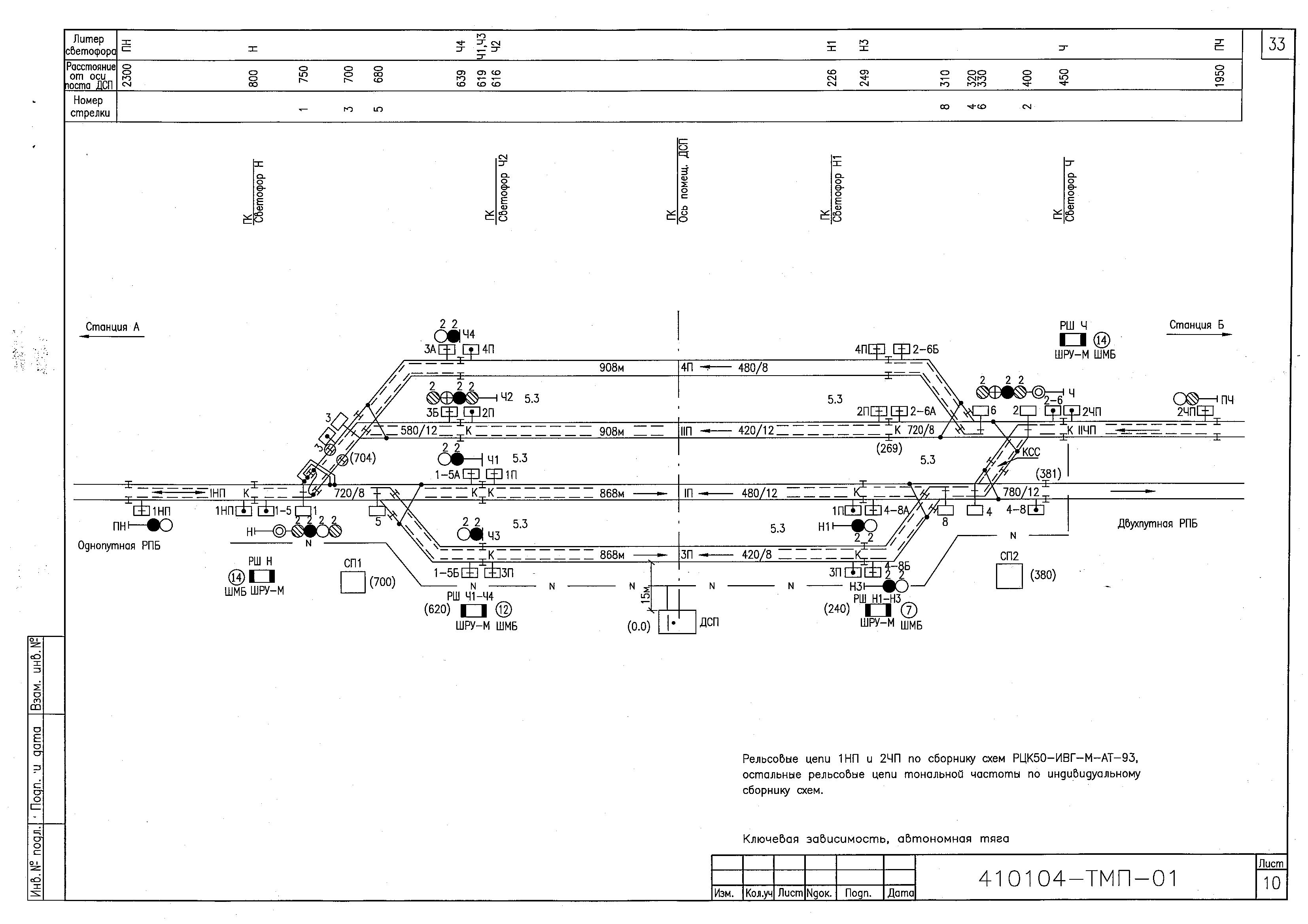

Вот к примеру тут на однопутный перегон ПАБ едем по 2-м Ж Ч2

Rafa добавил 06.05.2014 в 20:36

Цитата:

Светофор прикрытия

А с чем он взаимоувязан ?

06.05.2014, 00:11	#17 (ссылка)
Rafa V.I.P. Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	косячок
	Цитировать 1

06.05.2014, 06:08	#18 (ссылка)
NikoS Мимо проползал Регистрация: 11.06.2010 Сообщений: 1,736 Поблагодарил: 1721 раз(а) Поблагодарили 504 раз(а) Фотоальбомы: не добавлял Репутация: 1045	Скорее всего правый зеленый перепутан местами с заглушкой, тогда хоть какой-то смысл.
	Цитировать 0

06.05.2014, 10:53	#20 (ссылка)
ganz77 Кандидат в V.I.P. Регистрация: 14.01.2010 Сообщений: 61 Поблагодарил: 43 раз(а) Поблагодарили 18 раз(а) Фотоальбомы: не добавлял Репутация: 0	Порылся в архиве, нашёл схему Ч6 по Новой Деревне. Она правда нарисована ещё старыми обозначениями, ну Вы человек по всей видимости молодой, поэтому разберётесь.. http://scbist.com/scb/uploaded/1892_1399358950.tif.
	Цитировать 0

06.05.2014, 14:22	#23 (ссылка)
Rafa V.I.P. Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	это косяк Rafa добавил 06.05.2014 в 14:22 что такое светофор прикрытия и где он стоит\\ как выглядит Последний раз редактировалось Rafa; 06.05.2014 в 14:22. Причина: Добавлено сообщение
	Цитировать 1

06.05.2014, 15:24	#25 (ссылка)
Rafa V.I.P. Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	всегда думал , что 2 зеленных сигнализируют при отправлении на двухпутную РПБ. Или на однопутную тоже ?
	Цитировать 1

06.05.2014, 20:31	#29 (ссылка)
Шаэнн Super V.I.P. Регистрация: 03.05.2010 Адрес: Ленинград Возраст: 59 Сообщений: 759 Поблагодарил: 85 раз(а) Поблагодарили 556 раз(а) Фотоальбомы: 1121 фото Репутация: 154	Светофор прикрытия
	Цитировать 0
