shava1977

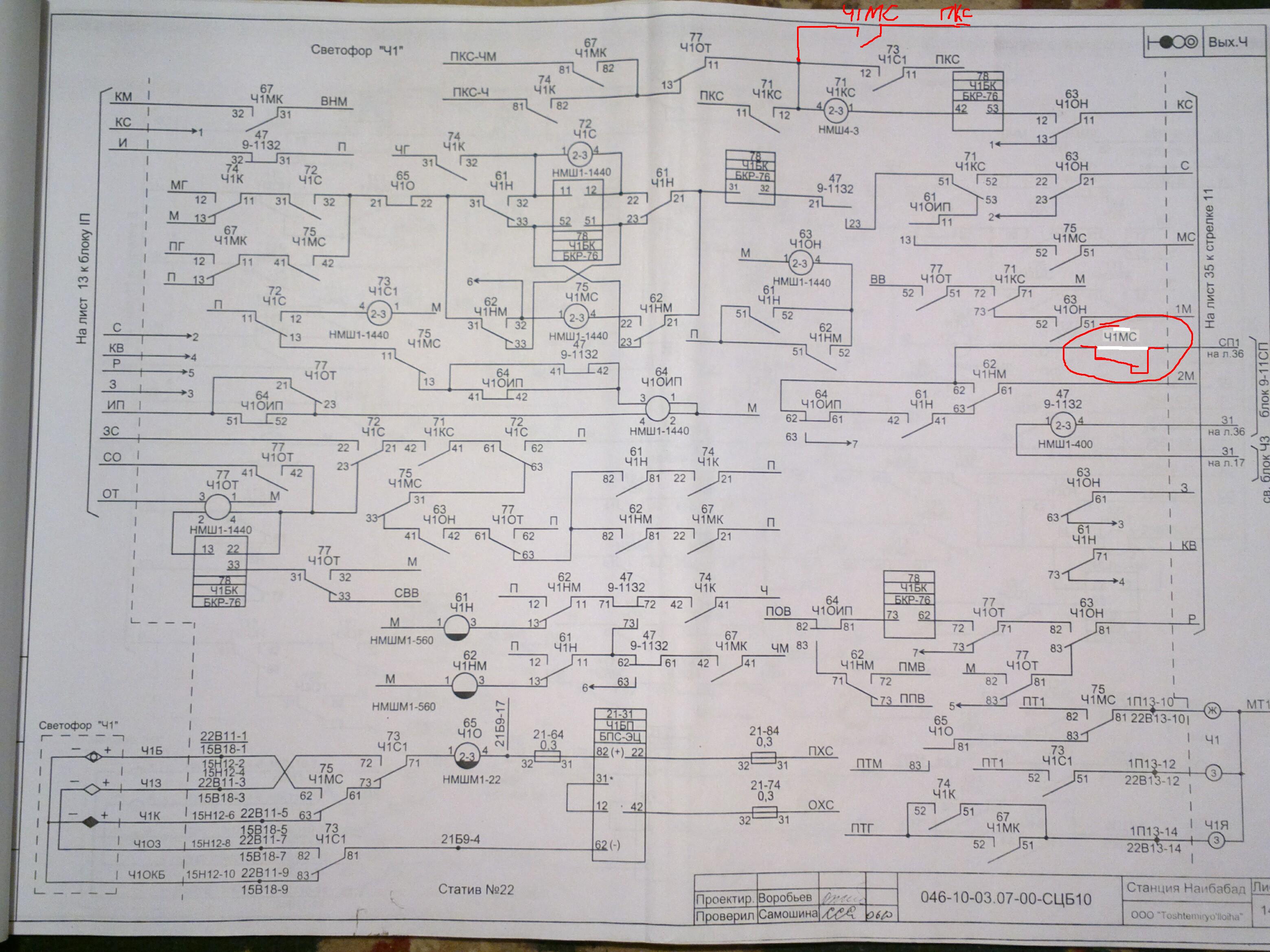

Не давно движенцы заметили, что при переключении фидеров перекрывается маневровый сигнал с путей, а с горловины на пути не перекрывается. Вот начал разбирать схему, оказывается КС маневровых сигналов с тупиков и с горлавин стоят НМШМ1-11 т.е. медленно действующее, а с путей НМШ4-3. По этому если к примеру с 1П открываю за М2 при переключении фидеров сигнал перекрывается, а с М2 на 1П не перекрывается, так как М2КС НМШМ1-11, а Н1КС НМШ4-3. Но когда поездной выходной открываеш с 1П , чтоб не перекрылся в цепь Н1КС включен контакт Н1С у которого в цепи сидит кондер. Я в этот контакт параллельно попробовал посадить контакт Н1МС, ну и перестал маневровый сигнал перекрыватся, вопрос, почему в схеме это не предусмотрено и как быть, поменять КС на медленно действующее или контакт МС добавить , и к чему это может привести. Заранее спасибо ! ЭЦ-12-83

KSMKOV

Интересно, а если у тебя маневровый состав вагонами вперед поедет, то КС обесточится? Или сигнальное реле будет на другой цепи висеть (должна быть специальная цепочка МС)? И если в этот момент фидера переключат?
И вообще, Вы при проверке переключения фидеров отписываете, что поездные сигналы не перекрывались? Про маневровые там речи нет. Так что пошли движенцев подальше.

Rafa

зачем шумишь ?

в мрц-13 маневровые всегда перекр. при перекл. фидерка.

главное что-бы поездные сигналы не перекрывались.

kombat.79

Вместо реле НМШ4-3 использовать также НМШМ1-11 (Если можно конечно, почему нельзя не могу сказать). Либо подключать конденсатор через тыловой Ч1МС на обмотку Ч1КС. Смысл такой переключение фидеров должно быть не более 1,3 секунды (измерял неоднократно примерно 0,5сек). На реле Ч1КС должно быть замедление более 1,3 сек, но только в маневровом маршруте от Ч1.

Александр

Переключение на панелях ПВ-ЭЦ, ПВ-ЭЦК согласен, около 0.5 сек. Но нужно время на восстановление контрольной цепи стрелок и рц.
Если время обесточенного состояния ПК(МК) превышает время отсутствия напряжения незначительно (реле быстрее отпадает, чем срабатывает), то вот время восстановления рц 25 Гц может добавить ещё полсекунды (время запуска ПЧ, время срабатывания ФУ). ЛА сработают быстро, а вот ДСШ тоже срабатывают относительно долго, особенно если напряжение ближе к нижней границе нормали. Реле СП в блоках сработают вторым каскадом повторителей (если, конечно, повторители включены без нарушения требований альбома)

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

Rafa

для решения этой проблемы можно поступить так :

последовательно с контактом МС втулить тыловой контакт

реле

10 - 12 з

10 - 12 1М

10 - 12 2М

Rafa добавил 28.06.2015 в 13:06
медленодействующие путевые есть ?

Rafa добавил 28.06.2015 в 13:14
ИЛИ ТАК

12_85_00

для решения данной проблемы (если она существует ) надо драть энергетиков, что бы обеспечили надежное электроснабжение поста ЭЦ.

Если было переключение на резервный фидер, читать как: "неисправность основного фидера", то бороться надо не с последствиями, а с причинами.

Rafa

shava1977 кстати как вы кодируете по пути ?
