volchara007 · 25.02.2014, 19:42

Цитата:

обратись в фирму-разработчик
кстати, все кишки-интелектуальная собственность, которой они делится не спешат.
хотя может с тобой поделятся в виде исключения

Я в этом глубоко сомневаюсь) что посоветуете более реального?) Буду очень признателен за помощ...

Torquato Tasso · 25.02.2014, 20:01

Цитата:

Сообщение от volchara007

Я в этом глубоко сомневаюсь) что посоветуете более реального?) Буду очень признателен за помощ...

методом рассуждения и некоторого знания полупроводниковой схемотехники создай свой блок

volchara007 · 25.02.2014, 20:04

Цитата:

методом рассуждения и некоторого знания полупроводниковой схемотехники создай свой блок

буду работать в этом направлении.

volchara007 · 04.03.2014, 04:04

Помогите в создании блока, который будет подключён последовательно схеме управления стрелкой, системы ebilock-950, в следствии чего переведёт ее на двухпроводную... Надеюсь нормально сформулировал мысль... Понимаю, что нужно будет использовать двигатель постоянного тока, а вот с другими решениями мне нужна помощь...

**tyubik** · 04.03.2014, 06:57

Цитата:

Сообщение от volchara007

Помогите в создании блока, который будет подключён последовательно схеме управления стрелкой, системы ebilock-950, в следствии чего переведёт ее на двухпроводную... Надеюсь нормально сформулировал мысль... Понимаю, что нужно будет использовать двигатель постоянного тока, а вот с другими решениями мне нужна помощь...

Днем попробую.

Torquato Tasso · 04.03.2014, 20:25

volchara007 · 04.03.2014, 21:21

Цитата:

А ПС-220 уже не катит?

это же релейная централизация...

volchara007 добавил 04.03.2014 в 22:13

Цитата:

Вложения
ИНТЕЛЛЕКТУАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ ГОРОЧНЫМ СТРЕЛОЧНЫМ.rar (163.9 Кб, 0 просмотров)

и каким образом с помощью этого блока семипроводка станет двух проводкой?

Torquato Tasso · 04.03.2014, 21:39

это для общего развития

Torquato Tasso добавил 04.03.2014 в 22:39

Цитата:

Сообщение от volchara007

схема управления стрелкой ebilock-950

это типичный ПЛК.
одна часть его- силовой модуль, а другая- контроль

volchara007 · 04.03.2014, 21:41

Цитата:

это для общего развития

спасибо) меня больше интересуют развёрнутые электрические схемы...

вот, например, так можно перевести схему на двигатель постоянного тока, но задачка, как менять полярность при смене фаз местами...

Torquato Tasso · 04.03.2014, 21:51

с этой схемой ничего не выйдет
можно попробовать схему на управляемых диодах- тиристорах

volchara007 · 04.03.2014, 21:52

Цитата:

с этой схемой ничего не выйдет
можно попробовать схему на управляемых диодах- тиристорах

Есть пример?

Torquato Tasso · 04.03.2014, 22:26

а что за необходимость для белки делать двухпроводку????

Torquato Tasso добавил 04.03.2014 в 23:26

Цитата:

Сообщение от volchara007

Есть пример?

есть

volchara007 · 05.03.2014, 02:49

Цитата:

а что за необходимость для белки делать двухпроводку????

это часть задумки для диплома, адаптировать эбилок под двухпровотку, что бы не прокладывать новый кабель на станции...

можете объяснить принцип роботы схемы, каким образом при смене фаз будет меняться полярность?

Torquato Tasso · 05.03.2014, 09:36

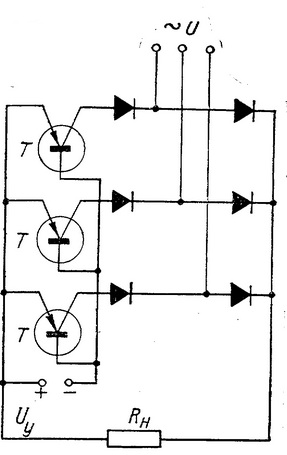

схема может быть слегка неправильной т.к. малевал на скорую руку, но идея такова.....

volchara007 · 05.03.2014, 20:49

Цитата:

схема может быть слегка неправильной т.к. малевал на скорую руку, но идея такова, что на первой фазе нужен не обычный диод а устройство определения фазировки сразу для всех фаз. если оно соответствует направлению вращения 3-х фазника влево, то открываться будут тиристоры одной группы и полярность на выходе выпрямителя будет одной, а если фазировка меняется то открываться будет другая группа и полярность на выходе будет противоположной

такая схема подойдёт? Я что-то не могу смоделировать ее в программе мультисим...

04.03.2014, 04:04	#34 (ссылка)
volchara007 Кандидат в V.I.P. Автор темы Регистрация: 08.09.2011 Сообщений: 64 Поблагодарил: 7 раз(а) Поблагодарили 6 раз(а) Фотоальбомы: не добавлял Репутация: 12	Помогите в создании блока, который будет подключён последовательно схеме управления стрелкой, системы ebilock-950, в следствии чего переведёт ее на двухпроводную... Надеюсь нормально сформулировал мысль... Понимаю, что нужно будет использовать двигатель постоянного тока, а вот с другими решениями мне нужна помощь...
	Цитировать 0

04.03.2014, 21:51	#40 (ссылка)
Torquato Tasso Новый пользователь Регистрация: 07.07.2009 Сообщений: 5,879 Поблагодарил: 282 раз(а) Поблагодарили 1013 раз(а) Фотоальбомы: 1 фото	с этой схемой ничего не выйдет можно попробовать схему на управляемых диодах- тиристорах
	Цитировать 0

05.03.2014, 09:36	#44 (ссылка)
Torquato Tasso Новый пользователь Регистрация: 07.07.2009 Сообщений: 5,879 Поблагодарил: 282 раз(а) Поблагодарили 1013 раз(а) Фотоальбомы: 1 фото	схема может быть слегка неправильной т.к. малевал на скорую руку, но идея такова..... Последний раз редактировалось Torquato Tasso; 09.03.2014 в 09:53.
	Цитировать 0
