Да это понятно.
ИМХО, кнопкодавы на Alrami начали батон крошить, типа, ЭЦ на одной из станций не удовлетворяет требованиям ПТЭ.

Коллеги, спасибо вам за содержательные ответы. Я уточню по какому альбому выполнена станция "Б" и посмотрю таблицу взаимозависимостей стрелок и сигналов. Дополнительно могу лиш добавить, что светофор с зеленого сигнального показания перешел на красное. Дежурная по станции "Б" не отменила маршрут, а попыталась открыть его повторно. Сигнал на зеленый не открылся и перешел на красное сигнальное показание. Дежурная отдала приказ на проследование входного по красному. Следующий маршрутный по прямому был открыт.

Спасибо за внимание.

Спасибо за советы и комментарии. Очень вам признателен.!

Цитата:

Сообщение от Alrami (Сообщение 137916)

После перегорания основнои и резервной нитей происходит переход на запрещающее показание. Следующий маршрутный светофор открыт, выходной закрыт. На станции "М" входной сигнал зеленого огня оборудован одной нитью. После перегорания нити зеленого огня

Опять поднимаю тему.
Проблему решил, ВНП отключается не дожидаясь полюса ПВЗ. И получается t РУ + t С и + t ЗС больше замедления ВНП.
Продлил жизнь ВНП включением контакта С, который включает питание ПВЗ.

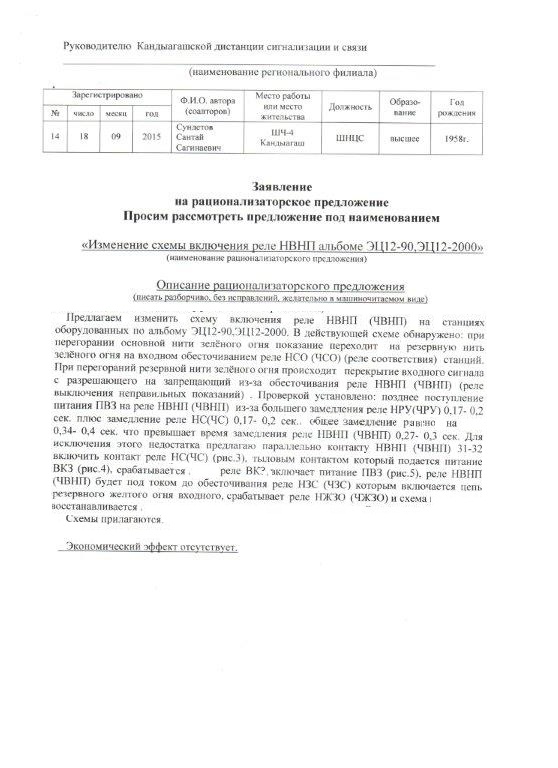

http://morepic.ru/images3/joj_4633_7970.jpg
http://morepic.ru/images3/eoe_7113_9960.jpg

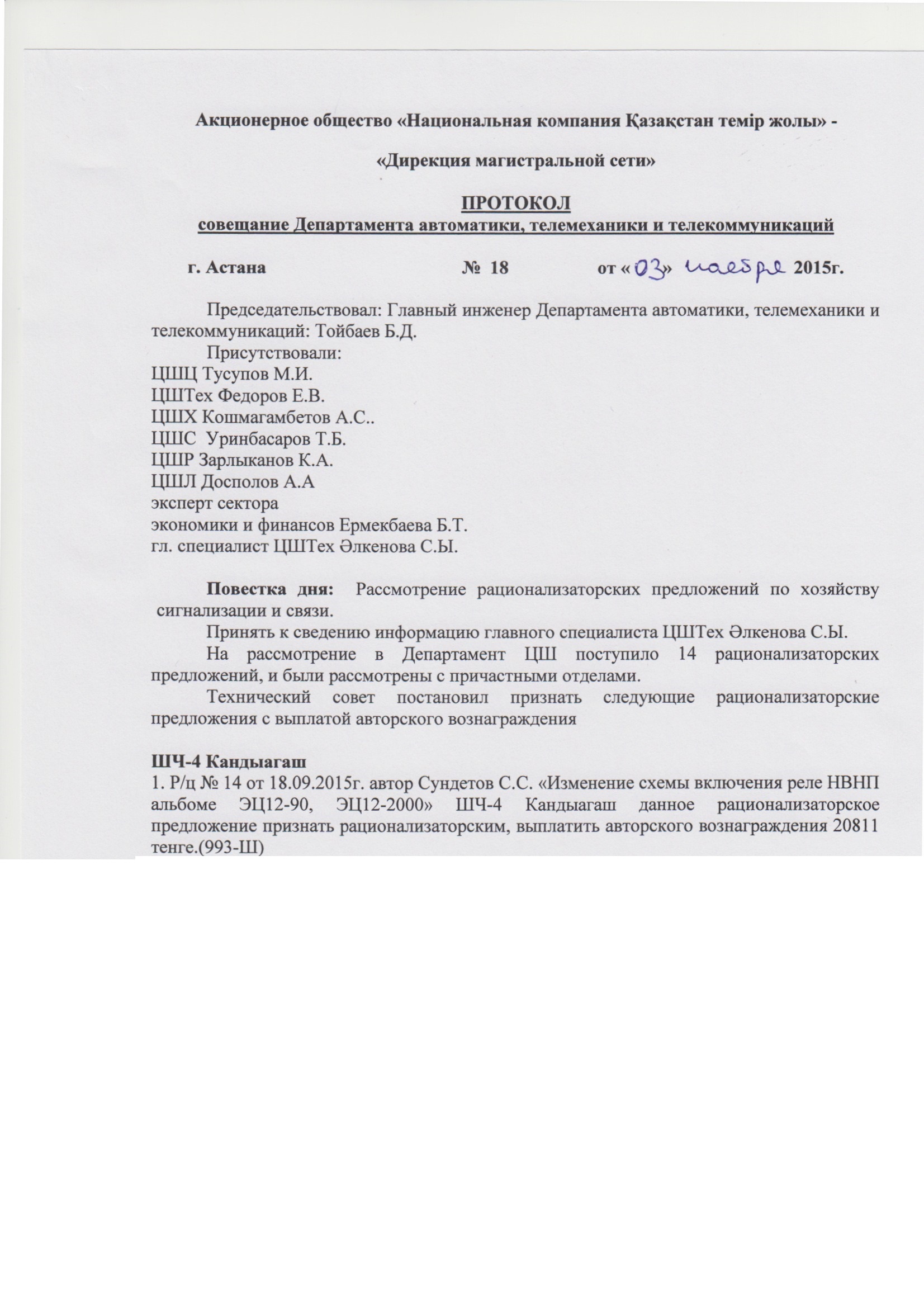

http://morepic.ru/images3/18_2540_6653.jpg

СУНДЕТОВ добавил 20.11.2015 в 14:42

Цитата:

Сообщение от Shystr (Сообщение 138011)

Цитата из ЭЦ-12-03: "В общем случае показание светофора переходит с основной нити зеленой лампы на резервную, с резервной нити зеленой лампы - на резервную желтую, с резервной желтой - на основную красную."

Проверено эти условия соблюдаются.

СУНДЕТОВ добавил 20.11.2015 в 14:47
И здесь немного затронули этот вопрос.
http://scbist.com/releinye-centraliz...tml#post274280

Цитата:

Сообщение от СУНДЕТОВ (Сообщение 275121)

Опять поднимаю тему.

Кто нибудь проверьте в работе. А то пришла телеграмма повторно провести эксперименты и кто то предложил убрать контакты ВНП в цепи С1 и С2 , как в МРЦН-10. В ЭЦ12 ВНП то служить выключателем второго полюса повторителей С.

Позавчера опять делали эксперименты. Но ни в коем случае случае нельзя делать по ЭЦ12-03 или МРЦН 10.
