Лазерная резка металла начинается с правильного выбора оборудования и материалов

В российском производстве лазерная резка металла все чаще заменяет традиционные методы благодаря высокой точности и экономичности. Этот процесс идеален для изготовления сложных деталей в машиностроении, строительстве и электронике, где важны минимальные отходы и гладкие края. Чтобы успешно внедрить технологию, важно понимать все компоненты системы, от лазерного источника до вспомогательных средств. Подробности о реализации можно найти на https://www.lazernaya-rezka.com, где описаны практические примеры для отечественных предприятий.

Технология развивается, адаптируясь к нуждам российского рынка, где акцент на надежность и доступность запчастей. Она позволяет работать с листами толщиной от 0,5 мм до 25 мм, сокращая время обработки на 50% по сравнению с механической резкой. Однако без учета специфики материалов и настроек качество реза может пострадать, приводя к дополнительным расходам. В следующих разделах мы разберем, как подготовить производство к такому шагу.

Основные преимущества включают универсальность для различных металлов и интеграцию с CAD-системами, популярными в России, такими как Компас-3D. Это особенно полезно для малого и среднего бизнеса в регионах вроде Подмосковья или Сибири, где логистика играет роль. Переход на лазер требует инвестиций, но со временем окупается за счет снижения брака и повышения производительности.

Основные компоненты оборудования для лазерной резки

Сердцем любой лазерной системы является источник излучения, который генерирует мощный луч для термического воздействия на металл. В России предпочтение отдается волоконным лазерам, таким как модели от Лазерные системы или адаптированные Trumpf для сравнения, с мощностью от 1 до 12 к Вт. Они обеспечивают скорость резки до 100 м/мин для тонкой стали и имеют КПД выше 40%, что снижает энергозатраты в условиях высоких тарифов на электричество.

Оптическая цепь фокусирует луч, достигая ширины реза менее 0,1 мм, что критично для прецизионных работ. В отечественных условиях, с учетом вибраций от соседнего оборудования, нужны стабилизаторы и системы очистки линз. Станина станка должна быть монолитной, часто из чугуна, чтобы выдерживать нагрузки до 2000 кг и обеспечивать точность позиционирования 0,01 мм, как предусмотрено в ГОСТ Р 56125-2014.

Система управления на базе ЧПУ позволяет программировать сложные контуры через интерфейсы вроде Fanuc или российских разработок на базе АПС. Это упрощает импорт чертежей из Auto CAD, сокращая подготовку на 30%. На заводах вроде Уралвагонзавода такая автоматизация повышает выход годных деталей до 98%.

ЧПУ-система превращает лазерную резку из рутинного труда в высокотехнологичный процесс.

Для выдува расплава применяют газы: кислород для углеродистых сталей ускоряет окисление, а азот для алюминия и нержавейки предотвращает коррозию. Экстрактор с вентиляцией удаляет пары, соответствуя нормам охраны труда.

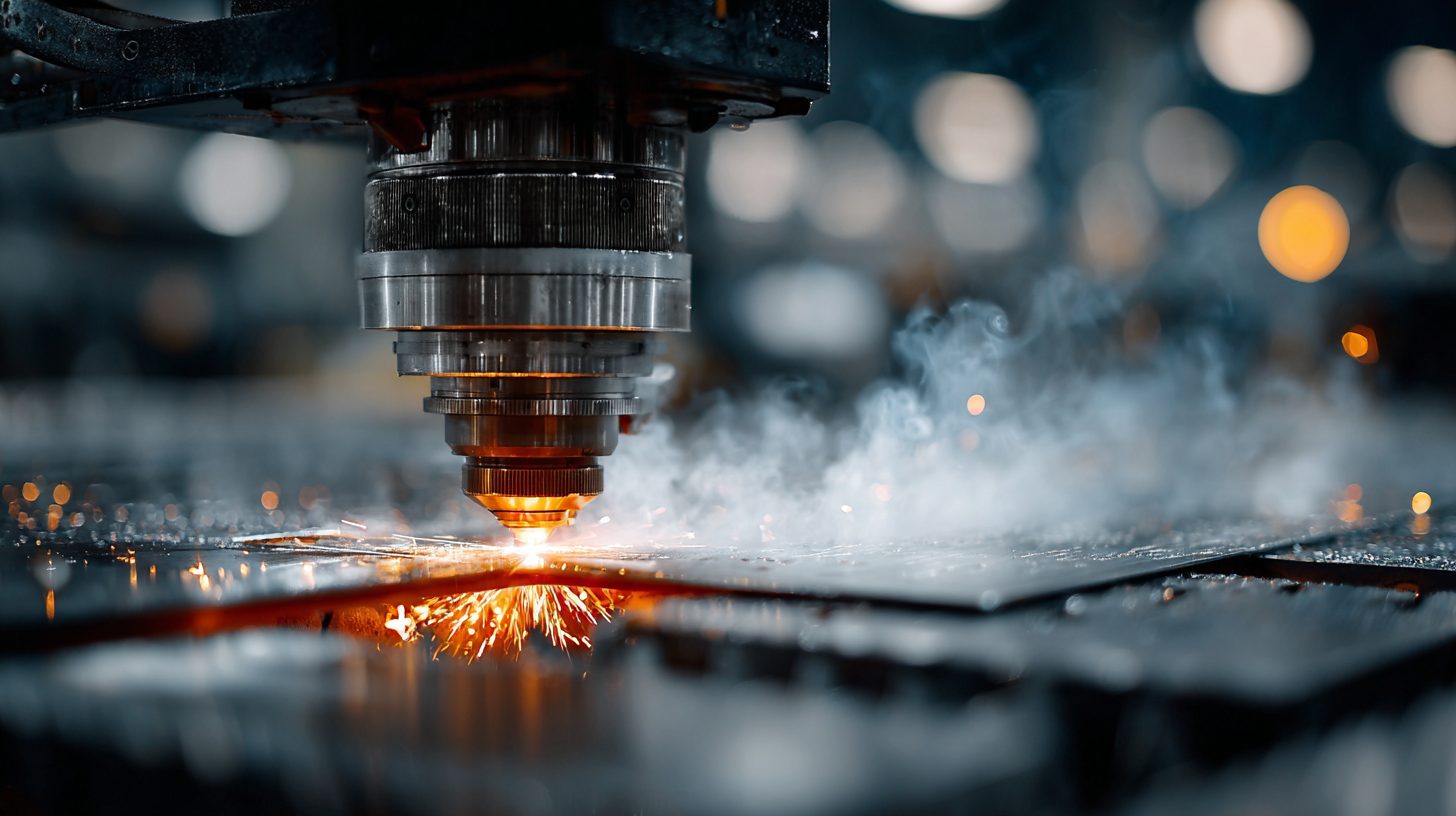

Лазерный станок в действии: фокус на ключевых компонентах системы.

Охладители, такие как чиллеры от Термоконтроль, поддерживают температуру 18-22°C, предотвращая перегрев в цехах с высокой влажностью. Калибровка перед каждой сменой гарантирует стабильность, а для серийного производства подходят порталы длиной 6-12 м. В малом бизнесе компактные модели окупаются за год при загрузке 60%.

• Источник лазера: волоконный с регулируемой мощностью.


• Оптическая система: с автоматической фокусировкой.


• ЧПУ-контроллер: интегрированный с отечественным софтом.


• Газовый блок: с манометрами и клапанами безопасности.


• Система вентиляции: фильтры для удаления вредных веществ.

При выборе ориентируйтесь на сертификаты Росстандарта и отзывы от российских пользователей. Регулярная диагностика, включая проверку зеркал каждые 500 часов, минимизирует простои и продлевает эксплуатацию до 100 000 часов.

Подготовка материалов и их влияние на качество реза

Перед запуском лазерной резки металл необходимо тщательно подготовить, чтобы избежать дефектов и оптимизировать расход ресурсов. В российском производстве это особенно актуально, поскольку сырье часто поставляется с вариациями в составе, влияющими на поглощение лазерного излучения. Листы стали или алюминия должны быть очищены от окалины, масла и загрязнений, что достигается пескоструйной обработкой или химической промывкой в соответствии с ГОСТ 9.402-2004. Такая подготовка повышает адгезию и снижает риск неравномерного нагрева.

Выбор типа металла определяет оптимальные режимы: углеродистая сталь легко режется с кислородом, но нержавеющая требует инертного газа для предотвращения окисления. Толщина материала ограничивает скорость: для 1 мм алюминия она достигает 50 м/мин, а для 20 мм стали — всего 1 м/мин. Игнорирование этих нюансов приводит к задирам или пробоям, увеличивая отходы на 15-20%.

Хранение заготовок в сухом помещении с контролем влажности ниже 60% предотвращает коррозию, особенно для оцинкованных покрытий. В условиях сибирских или уральских заводов, где перепады температур значительны, рекомендуется использовать антикоррозийные покрытия по ГОСТ Р 9.303-89. Перед резкой поверхность проверяют на плоскостность с помощью уровней, чтобы избежать искажений контуров. Для серийного производства удобны автоматизированные линии подачи, интегрированные с лазерными станками.

Качество материала — основа успешной лазерной резки, где каждая микронная неровность может повлиять на итоговый результат.

Особое внимание уделяют толерантности: для конструкционных элементов по ГОСТ 8.051-81 допустимы отклонения ±0,1 мм. Если металл имеет дефекты, такие как включения или трещины, их выявляют ультразвуковым контролем. В практике российских предприятий, например, на КамАЗе, такая предобработка снижает брак на 25%. Для композитных материалов с металлическими вставками требуется дополнительная калибровка лазера.

Экономия достигается за счет оптимизации раскроя с помощью ПО, которое минимизирует обрезки до 5%. В малом бизнесе ручная разметка все еще применяется, но она менее эффективна. Рекомендуется тестировать пробные образцы на каждом типе металла, чтобы скорректировать параметры и избежать перерасхода газа.

1. Очистка поверхности от загрязнений с использованием растворителей.


2. Проверка толщины и состава с помощью толщиномеров.


3. Выравнивание листа на столе станка для стабильной фиксации.


4. Тестирование на малом участке для настройки мощности.


5. Документирование результатов для повторных партий.

В итоге, грамотная подготовка материалов не только улучшает качество, но и продлевает срок службы оборудования, снижая нагрузку на лазер. Для специфических сплавов, таких как титан для авиации, применяют дополнительные меры, включая вакуумную упаковку.

Настройки параметров резки для разных металлов

Эффективность лазерной резки зависит от точной настройки мощности, скорости и давления газа, адаптированных под конкретный металл. В российском контексте, где разнообразие сплавов велико, эти параметры калибруют по таблицам, рекомендованным производителями. Для стали С245 мощность 2 к Вт при скорости 10 м/мин обеспечивает чистый рез без наплывов, в то время как для алюминия Д16 требуется 4 к Вт и азот под 15 бар.

Скорость перемещения головки влияет на ширину шва: слишком высокая приводит к неполному проплаву, низкая — к перегреву и деформации. В системах с ЧПУ это регулируется программно, с учетом коэффициента поглощения: сталь поглощает 40% излучения, алюминий — лишь 10%. На заводах в Поволжье операторы используют датчики для мониторинга в реальном времени, корректируя на лету по ГОСТ Р ИСО 13919-1-2016.

Фокусное расстояние линзы варьируется от 100 до 200 мм, изменяясь под толщину. Для тонких листов (до 3 мм) фокус на поверхности, для толстых — ниже. Давление газа подбирают экспериментально: 5-10 бар для кислорода, 12-20 бар для азота. В условиях российских поставок, где чистота газа может варьироваться, встроенные фильтры обязательны.

Правильные настройки превращают лазер в инструмент точной хирургии для металла.

Для нержавейки важно контролировать температуру, чтобы избежать карбидизации, используя импульсный режим с частотой 5-10 к Гц. В авиапроме, как на Сухом, это обеспечивает края без заусенцев, готовые к сварке. Автоматизированные системы с ИИ, внедряемые в 2025-х, прогнозируют оптимальные параметры, снижая время настройки на 40%.

Мониторинг процесса включает датчики мощности и температуры, интегрированные с SCADA-системами. Для серийного производства создают базы данных настроек. Ошибки в параметрах, такие как чрезмерная мощность, могут вызвать микротрещины, требующие последующей обработки.

Эта таблица иллюстрирует базовые ориентиры, но в реальности они корректируются под конкретное оборудование. Регулярная верификация параметров по эталонным образцам обеспечивает соответствие стандартам качества.

• Мощность лазера: подбирать по толщине и типу.


• Скорость: балансировать для проплавления без оплавления.


• Газ: выбирать для минимизации окисления.


• Фокус: настраивать для оптимальной зоны воздействия.


• Мониторинг: использовать сенсоры для контроля.

В итоге, мастерство в настройках позволяет достичь производительности до 1000 деталей в смену, делая технологию конкурентоспособной на российском рынке.

Безопасность и охрана труда в процессе лазерной резки

Обеспечение безопасности — неотъемлемая часть внедрения лазерной резки металла, особенно в российских цехах, где плотность оборудования высока. Лазерное излучение класса 4 может вызвать ожоги или повреждение глаз, поэтому операторы обязаны использовать защитные очки с фильтрами OD 7+ для длины волны 1064 нм, соответствующие ГОСТ Р 12.4.230.1-2007. Вентиляция с вытяжкой паров металла и озона обязательна, с производительностью не менее 1000 м³/ч на станок, чтобы концентрация вредных веществ не превышала ПДК.

Ограждение рабочей зоны экранами из поликарбоната толщиной 10 мм предотвращает рассеивание луча, а системы блокировки останавливают процесс при открытии дверей. В условиях российских предприятий, таких как автомобильные заводы в Тольятти, интегрируют датчики присутствия для автоматической паузы. Электробезопасность требует заземления и УЗО с током срабатывания 30 м А, учитывая мощность до 15 к Вт. Обучение персонала по программам Ростехнадзора снижает риски на 70%, включая симуляции аварийных ситуаций.

Пожарная безопасность актуальна из-за искр и горючих газов: огнетушители типа ОУ-5 и датчики дыма интегрируют в систему. Для работы с магнием или титаном исключают окислители, следуя инструкциям МЧС. В северных регионах, с учетом низких температур, обогрев кабины предотвращает конденсат на оптике. Регулярные инструктажи и медосмотры, включая проверку зрения, обязательны для всех сотрудников.

Безопасность не жертва скорости — она основа долгосрочной эксплуатации лазерных систем.

Экологические аспекты включают утилизацию отходов: шлак и обрезки собирают в контейнеры для переработки по нормам ФЗ-89 «Об» отходах. В российских реалиях это снижает штрафы и открывает гранты на зеленые технологии. Мониторинг шума до 85 д Б и вибрации по ГОСТ 12.1.012-2004 обеспечивает комфорт, с использованием шумопоглотителей на станках.

Для малого бизнеса доступны компактные системы с встроенной безопасностью, такие как модели от Лазер Про, сертифицированные в России. Аудит безопасности перед запуском, проводимый аккредитованными фирмами, минимизирует простои от инспекций. В итоге, инвестиции в охрану труда окупаются за счет снижения травматизма и повышения лояльности персонала.

• Защитные очки и одежда: с сертификацией для лазерного класса.


• Вентиляция: с HEPA-фильтрами для паров.


• Блокировка доступа: электромагнитные замки.


• Пожаротушение: автоматические спринклеры.


• Обучение: ежегодные курсы по нормам.

Соблюдение этих мер делает процесс надежным, позволяя сосредоточиться на производительности без опасений.

Обслуживание оборудования и минимизация простоев

Регулярное обслуживание лазерного оборудования продлевает его ресурс и поддерживает качество реза на высоком уровне, что критично для российского производства с интенсивной эксплуатацией. Ежедневная проверка линз и зеркал на загрязнения, с очисткой микрофиброй и изопропиловым спиртом, занимает всего 15 минут.

Более фундаментальное ТО включает калибровку оптической цепи с лазерным интерферометром для точности 0,005 мм, а также замену масла в приводах. В России сервисы вроде Сервис Лазер предлагают выездные бригады, интегрированные с системами телеметрии для предиктивного обслуживания. Это снижает простои на 50%, особенно при работе в три смены. Диагностика волоконного лазера на наличие микротрещин проводится спектрометром, с периодичностью каждые 2000 часов.

Годовое обслуживание охватывает полную разборку: проверку газовых баллонов и чиллера на герметичность. В соответствии с ГОСТ Р 56939-2016, ведут журналы с записями о параметрах, что упрощает сертификацию. Автоматизированные системы самодиагностики, внедряемые на крупных заводах вроде Газпрома, оповещают о неисправностях заранее.

Проактивное обслуживание превращает потенциальные поломки в плановые процедуры.

Экономия от правильного ухода достигает 30% на энергозатратах, поскольку чистая оптика повышает КПД. В малом бизнесе подход «сделай сам» иногда оправдан, но профессиональный сервис гарантирует соответствие нормам. Хранение запасных частей на складе, включая сопла и фокусирующие линзы, минимизирует задержки.

Эта таблица помогает планировать график, обеспечивая бесперебойную работу. В результате оборудование служит 10-15 лет, оправдывая вложения.

Круговая диаграмма: доли различных типов обслуживания в годовом плане.

1. Провести визуальный осмотр на наличие повреждений.


2. Протестировать все системы на холостом ходу.


3. Обновить ПО контроллера для новых функций.


4. Зафиксировать показатели для трендового анализа.


5. Обучить персонал актуальным процедурам.

Такий подход делает лазерную резку надежным инструментом для российского бизнеса.

Применение лазерной резки в российской промышленности

Лазерная резка металла широко используется в автомобилестроении, где на заводах вроде Авто ВАЗа она позволяет создавать кузовные детали с точностью до 0,05 мм. В нефтегазовом секторе, на объектах Газпрома, технология применяется для труб и фитингов из коррозионностойких сплавов, обеспечивая герметичность по ГОСТ 33257-2015. Авиапромышленность, включая предприятия Объединенной авиастроительной корпорации, использует ее для контуров крыльев из титана, минимизируя вес конструкций.

В машиностроении лазерная резка интегрируется в производство сельхозтехники на заводах Ростсельмаш, где обрабатывают шестерни и рамы из легированной стали, повышая производительность до 500 единиц в месяц. Энергетика применяет метод для турбинных лопаток на станциях Росатома, с контролем микротрещин по нормам безопасности. В ювелирке и декоре малые цеха в Москве режут тонкие листы для художественных изделий, сочетая с гравировкой.

Региональные особенности: в Сибири фокус на трубопроводах, в Поволжье — на авто- и судостроении. Государственные программы по импортозамещению стимулируют локализацию оборудования, снижая зависимость от зарубежных поставок. В итоге, технология повышает конкурентоспособность отраслей, способствуя росту ВВП на 2-3% в смежных секторах.

Лазерная резка — ключ к инновациям в российском производстве.
