В результате длительной эксплуатации камеры КНМ-05, используемые в напольном оборудовании КТСМ-02, выходят из строя. Для их ремонта и настройки в КИПе необходимо иметь запасную стойку КТСМ-02. Такое оборудование очень дорогостоящее.

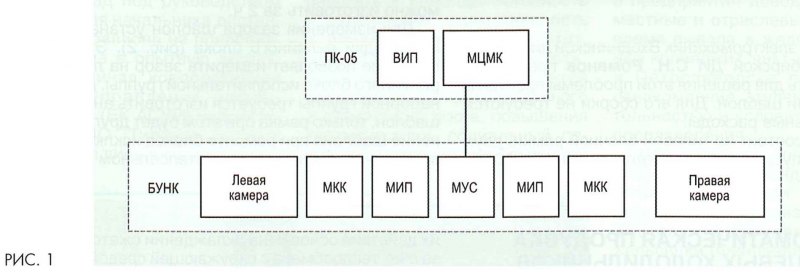

Электромеханик КИПа Карасукской дистанции СЦБ Западно-Сибирской ДИ П.А. Голенков изготовил стенд (рис. 1) из вышедшего из строя во время грозы блока ПК-02ПД аппаратуры КТСМ-01Д. Для этого из блока предварительно удалил монтаж всех элементов вместе с разъемами. Левую плату ПК-02ПД использовал для частичного монтажа блока ПК-05. Вторичный источник питания ВИП оставил на том же месте. Вместо модуля микроконтроллера ММК установил модуль центрального микроконтроллера МЦМК. Изменения в печатную плату не вносил и линию связи с калибратором, который питается со стойки КТСМ-01Д, запаял. К разъему модуля МЦМК подключил с помощью жгута технологический пульт.

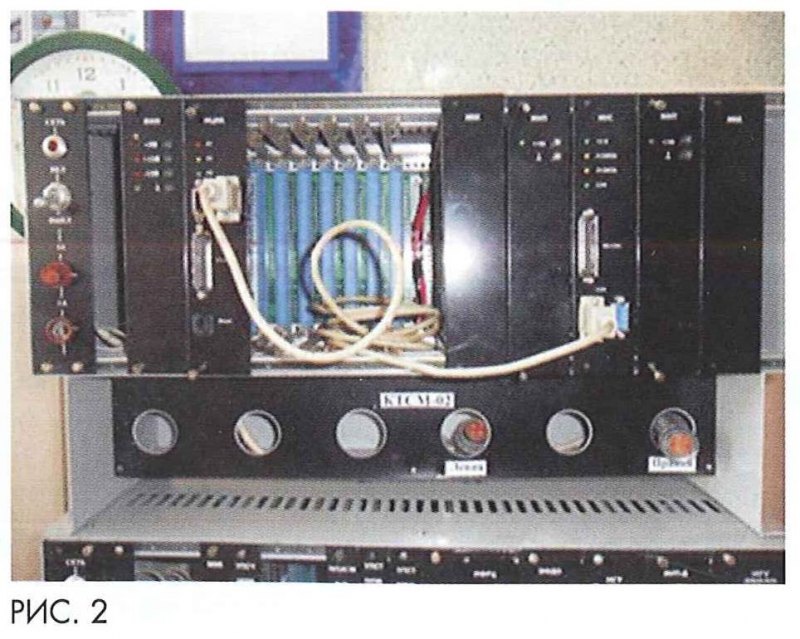

На правой плате блока ПК-02ПД смонтировал электронную часть блока управления напольными камерами БУНК и поставил перемычки согласно их монтажной схеме. На стенде расположены модуль коммутации камеры МКК, модуль источника питания МИП, модуль управления и связи МУС. В нижнюю часть блока ПК-02ПД выведены разъемы «Левая камера», «Правая камера», «Калибратор». Разъем CAN модуля МЦМК соединен с разъемом CAN модуля МУС (рис. 2). На стенде можно также производить ориентацию и ремонт модуля усиления камеры МУК, а также нормирование характеристик. Таким образом, нет необходимости выключать аппаратуру КТСМ-02 из эксплуатации для ремонта и настройки напольных камер.
