Тепловоз серии RSD-5

Тепловоз серии RSD-5 (фиг. 39) мощностью 1600 л.с. с электрической передачей постоянного тока предназначен для маневровой и вывозной службы.

На тепловозе установлен дизель мощностью 1600 л.с. при 1000 об/мин.

Электрическая передача состоит из главного генератора GT-566, тягового электродвигателя GE-752.

Кузов тепловоза - однокабинный, капотного типа, опирается на две трехосные тележки с жестким креплением шкворневой балки.

При передаточном отношении редуктора 74:18 максимальная скорость тепловоза 105 км/ч.

Тепловоз оборудован паровым котлом отопления.

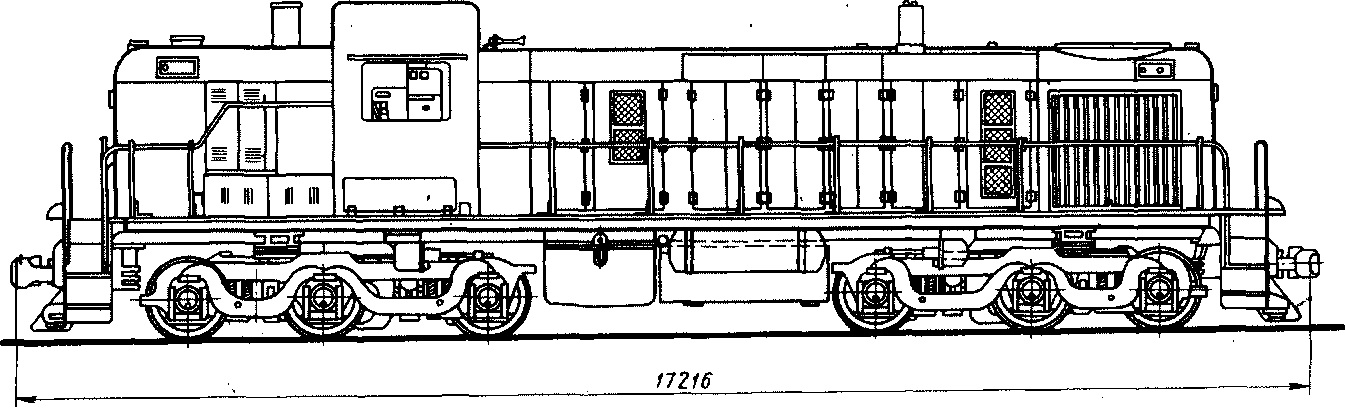

Фиг. 39

Основная характеристика тепловоза

Мощность, л.с.............................................. 1в017

Осевая формула ............................................ 30-30

Служебный вес, т ......................................... 163,3

Нагрузка от осн на рельсы, т ....................... 27,2

Конструкционная скорость, км/ч .................... 105

Сила тяги длительного режима, кГ ................. 36060

Скорость длительного режима, км/ч ............... 8

Размеры тепловоза, мм:

длина (по осям автосцепок) .................... 17218

ширина.................................................. 3088

высота (от головок рельсов) ................... 4476

диаметр колес ........................................ 1016

Ширина колен, мм ....................................... 1435

Запас топлива, л.......................................... 3028

Запас песка, м3........................................... 0,78

Американская вагонная н локомотивная энциклопедия, 1960.
