Тепловоз серии G-16

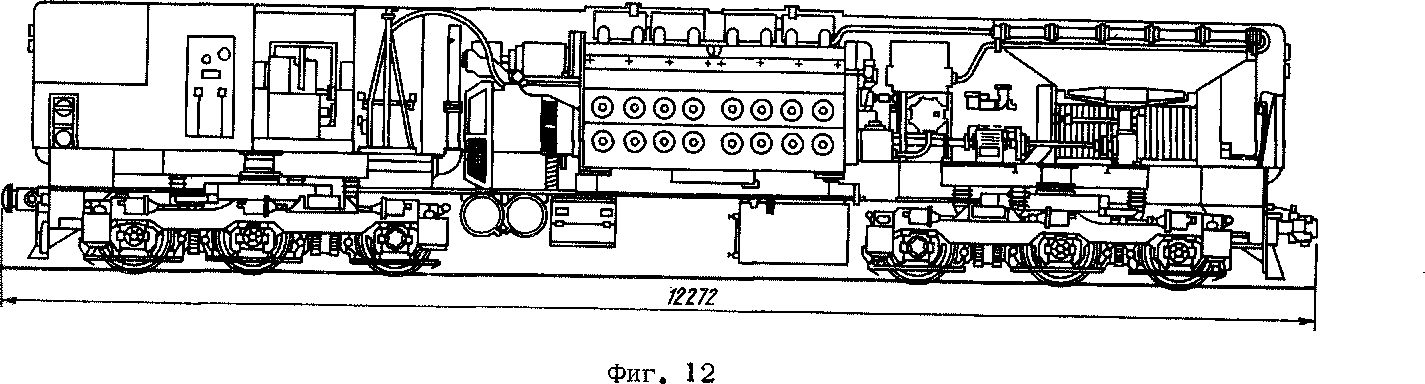

Тепловоз серии &-16 (фиг.11,12) в
экспортном исполнении мощностью на тягу 1800 л.с. с электрической передачей постоянного тока предназначен для универсальной службы.

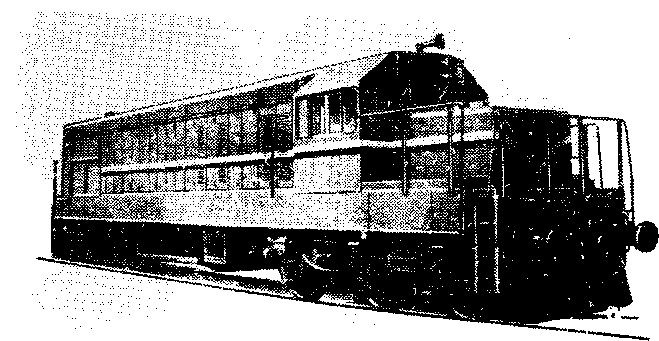

Фиг. 11
На тепловозе установлен 16-цилиндровый дизель 567С мощностью 1950 л.с. при 835 об/мин.
К дизелю 'прифланцовывается главный ге-=ератор постоянного-тока и вспомогательный генератор переменного тока. Главный іенератор питает шесть тяговых двигателей, имеющих опорно-осевую подвеску.
Тепловоз имеет сварную раму и капот-ный кузов. Звукоизолированная кабина машиниста установлена ближе к одному из концов тепловоза и оборудована двумя пультами управления.
Ходовая часть - две трехосные тележки, которые могут быть оборудованы редукторами с различными передаточными отношениями.
Тепловоз оборудован автоматической противобоксовочной системой.
Основная характеристика тепловоза
Год постройки.......................................... 1960
Мощность (по дизелю), л.с....................... 1950
Осевая формула ........................................ ^о~^о
Служебный вес, т ..................................... 94,6
Нагрузка от оси на рельсы, т................... 15,9
Конструкционная скорость, км/ч ................ 100; 105; 114; 124
Размеры тепловоза, мм:
длина (по осям автосцепок) ................ 12272
ширина .............................................. 2819
высота (от головок рельсов)............... 3960
диаметр колес .................................... 1016
Ширина колеи, мм .................................... 1435
Запас топлива, л ....................,................. 2835
Запас песка, мэ....................................... 0,17
Экспресс-информация (ВИНИТИ). „Локомотивостроение и вагоностроение", 1964, № 15.
Экспресс-информация (ВИНИТИ) „Техническая эксплуатация подвижного состава и тяга поездов", 1988 N° 46. ' '
Американская вагонная и локомотивная энпиклопедия 1966, '
