410204-ТМП - Гарнитуры для установки электроприводов на стрелочных переводах


410204-ТМП - Гарнитуры для установки электроприводов на стрелочных переводах

Типовые материалы для проектирования

Скачать
СЦБист вне форума   Ответить с цитированием 0
Поблагодарили:
Владимир_ua (15.11.2010), Anton Voytyuk (02.03.2017), Булгаков Д (24.02.2015), Artjoms (23.12.2009), Avton (27.08.2009), Марфенков Сергей Павлович (29.07.2015), Пантелеймон (28.03.2014), Попов (21.10.2016), Нурлан Сукашев (11.07.2013), ПУМА (24.06.2011), itr (30.06.2010), Mendozz (11.12.2015), mumu (14.12.2011), СУНДЕТОВ (09.02.2011), NosIgor (18.10.2014), oao (02.09.2010), OleG (10.11.2009), postmitya (24.01.2011), scb (17.11.2014), shnscb (25.02.2015), VIC (20.05.2018), Zarif (22.03.2011), Епифанов Сергей (09.11.2010), Ежик (02.10.2011), дик (16.08.2013)
Старый 02.07.2010, 10:31   #2 (ссылка)
Новичок


Регистрация: 02.07.2010
Возраст: 36
Сообщений: 1
Поблагодарил: 0 раз(а)
Поблагодарили 1 раз(а)
Фотоальбомы: 0
Репутация: 0
По умолчанию

СПАСИБО за чертежи
давно искал такой материал
Хоочу нарисовать в 3д как собирается сирелка

еще раз СПАСИБО
Vanialida83 вне форума   Ответить с цитированием 0
Поблагодарили:
JonSh (27.04.2012)
Старый 07.11.2010, 14:38   #3 (ссылка)
Новичок


Регистрация: 28.09.2010
Возраст: 43
Сообщений: 6
Поблагодарил: 0 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Репутация: 0
По умолчанию

какие радоты и ремонт стрелки производят с отключением
Origen вне форума   Ответить с цитированием 0
Старый 15.11.2010, 19:07   #4 (ссылка)
Новичок


Регистрация: 15.11.2010
Адрес: томск
Возраст: 28
Сообщений: 1
Поблагодарил: 0 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Репутация: 0
По умолчанию

Цитата:
Сообщение от Origen Посмотреть сообщение
какие радоты и ремонт стрелки производят с отключением
вообще любые работы в приводе должны сопровождаться размыканием контакта БК, т.к. открыть привод иначе не не выйдет.
Валера Вакуров вне форума   Ответить с цитированием 0
Старый 16.11.2010, 19:36   #5 (ссылка)
V.I.P.

Аватар для Александр II


Регистрация: 15.10.2010
Адрес: Россия
Возраст: 45
Сообщений: 884
Поблагодарил: 373 раз(а)
Поблагодарили 195 раз(а)
Фотоальбомы: 0
Репутация: 260
По умолчанию

Господа СЦБисты.

А не сталкивались ли вы с таким фактом: на новой стрелке с новым приводом и новыми тягами прокладок между остряком и серьгой более 7 мм?



Оказалось, что на новых стрелках расстояние от торца серьги до оси спецболта (на рисунке подчёркнуто жирным) не 94,5 мм, а 90 мм.

"Наши танки стали легче, стал короче миномёт ..."

Последний раз редактировалось Александр II; 16.11.2010 в 19:40.
Александр II вне форума   Ответить с цитированием 0
Старый 16.11.2010, 20:20   #6 (ссылка)
Super V.I.P.

Аватар для Igorun


Регистрация: 08.04.2010
Адрес: Небольшой городок в Сибири
Сообщений: 1,025
Поблагодарил: 64 раз(а)
Поблагодарили 165 раз(а)
Фотоальбомы: 43
Репутация: 89
По умолчанию

Цитата:
Сообщение от Александр II
А не сталкивались ли вы с таким фактом: на новой стрелке с новым приводом и новыми тягами прокладок между остряком и серьгой более 7 мм?
Я за свой период эксплуатации еще не то видел. Новый ЗИП ПМС дает, а там контрольные тяги в 1,5 раза длиннее. Про шарнир ГУКа вообще молчу - сыромятина одна идет. Уже привык с собой пару штук прихватываю при кап.ремонте стрелок.
А наварные серьги у вас путейцы не практикуют, при зазоре свыше 7 мм ?
Igorun вне форума   Ответить с цитированием 0
Старый 16.11.2010, 20:28   #7 (ссылка)
Super V.I.P.

Аватар для НиколайМ


Регистрация: 25.03.2010
Сообщений: 2,452
Поблагодарил: 1349 раз(а)
Поблагодарили 1956 раз(а)
Фотоальбомы: 118
Репутация: 381
По умолчанию

Александр 11, Вы задаете уже в другом топике этот вопрос ,я Вам второй раз отвечаю. На старой стрелке стояла соединительная тяга длиной 1,75. А новая тяга 1,6. Измеряется по центру болтовых отверствий. Вот оттудо и взялись 7мм.
НиколайМ вне форума   Ответить с цитированием 0
Старый 16.12.2010, 19:32   #8 (ссылка)
V.I.P.

Аватар для Александр II


Регистрация: 15.10.2010
Адрес: Россия
Возраст: 45
Сообщений: 884
Поблагодарил: 373 раз(а)
Поблагодарили 195 раз(а)
Фотоальбомы: 0
Репутация: 260
По умолчанию

История с серьгами продолжается.

Исходные данные:

стрелка Р65, ширина колеи у острия1531 мм, между остряком и серьгой по одной изоляционной прокладке.

Требуется перешить стрелку на 1522 мм.

Делаем измерения:
длина первой тяги 1060 мм между центрами отверстий,
расстояние от торца серьги до центра отверстия под спецболт - 99 мм.

Итог: путейцы меняют серьги (94 мм) и без проблем перешивают стрелку на нужную ширину.
Александр II вне форума   Ответить с цитированием 0
Старый 16.05.2011, 09:16   #9 (ссылка)
Новичок


Регистрация: 11.05.2011
Адрес: Монгол
Сообщений: 7
Поблагодарил: 1 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Репутация: 0
По умолчанию

История с серьгами продолжается.

Исходные данные:

стрелка Р65, ширина колеи у острия1531 мм, между остряком и серьгой по одной изоляционной прокладке.

Требуется перешить стрелку на 1522 мм.

Делаем измерения:
длина первой тяги 1060 мм между центрами отверстий,
расстояние от торца серьги до центра отверстия под спецболт - 99 мм.

Итог: путейцы меняют серьги (94 мм) и без проблем перешивают стрелку на нужную ширину.
__________________
Александр второй - так меня называл А.П. Семиряжко
Erdenebayar вне форума   Ответить с цитированием 0
Старый 06.09.2011, 10:11   #10 (ссылка)
Новичок


Регистрация: 06.09.2011
Сообщений: 1
Поблагодарил: 0 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Репутация: 0
По умолчанию

На технологическом карте №7, пункт 7/чистка и регулировка автопереключателя/ написаны "Зазор между концом переключающего рычага и шайбой главного вала должен быть 1,5-3,0 мм." А что будет если зазор больше 4,0 мм.
Шапишите ответ. Очень нужно знать. Заранее спасибо.

Номин добавил 06.09.2011 в 11:11
Напишите ответ.

Последний раз редактировалось Номин; 06.09.2011 в 10:11. Причина: Добавлено сообщение
Номин вне форума   Ответить с цитированием 0
Старый 27.04.2012, 21:27   #11 (ссылка)
Новичок


Регистрация: 27.04.2012
Сообщений: 3
Поблагодарил: 5 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Репутация: 0
Thumbs up

[quote=Vanialida83;18434]
Хоочу нарисовать в 3д как собирается сирелка


Ну как успехи нарисовал?

Последний раз редактировалось JonSh; 27.04.2012 в 21:29.
JonSh вне форума   Ответить с цитированием 0
Старый 04.09.2013, 12:42   #12 (ссылка)
Злой модератор


Регистрация: 01.04.2009
Сообщений: 993
Поблагодарил: 63 раз(а)
Поблагодарили 211 раз(а)
Фотоальбомы: 0
Репутация: 79
По умолчанию

Удалено

Последний раз редактировалось Shoorup; 30.09.2013 в 10:08.
Shoorup вне форума   Ответить с цитированием 0
Старый 11.10.2013, 23:43   #13 (ссылка)
Super V.I.P.


Регистрация: 13.09.2009
Сообщений: 2,610
Поблагодарил: 632 раз(а)
Поблагодарили 305 раз(а)
Фотоальбомы: 0
Репутация: 165
По умолчанию

Цитата:
Сообщение от СЦБист Посмотреть сообщение
410204-ТМП - Гарнитуры для установки электроприводов на стрелочных переводах

Типовые материалы для проектирования

Скачать
Скажите, этот типовой альбом в части разметки гарнитуры подходит к стрелке с гибкими остряками 1/11 Р65 с кулисой (не знаю проекта). Разницы получается нет в растояниях для сверления отверстий в зависимости от сторонности перевода и установки привода к примеру на стрелке 1/11 Р65 без кулисы не с гибкими остряками и со стрелкой с гибкими?
__________________
Ничто и никто не изменит внутреннего существа моей души, я пойду своим прямым путем, буду делать все, что сочту полезным и честным не только для себя, но и для окружающих, и передам это знамя потомкам...

Последний раз редактировалось ШНС СЦБ; 11.10.2013 в 23:46.
ШНС СЦБ вне форума   Ответить с цитированием 0
Старый 30.10.2014, 11:20   #14 (ссылка)
Super V.I.P.


Регистрация: 13.09.2009
Сообщений: 2,610
Поблагодарил: 632 раз(а)
Поблагодарили 305 раз(а)
Фотоальбомы: 0
Репутация: 165
По умолчанию

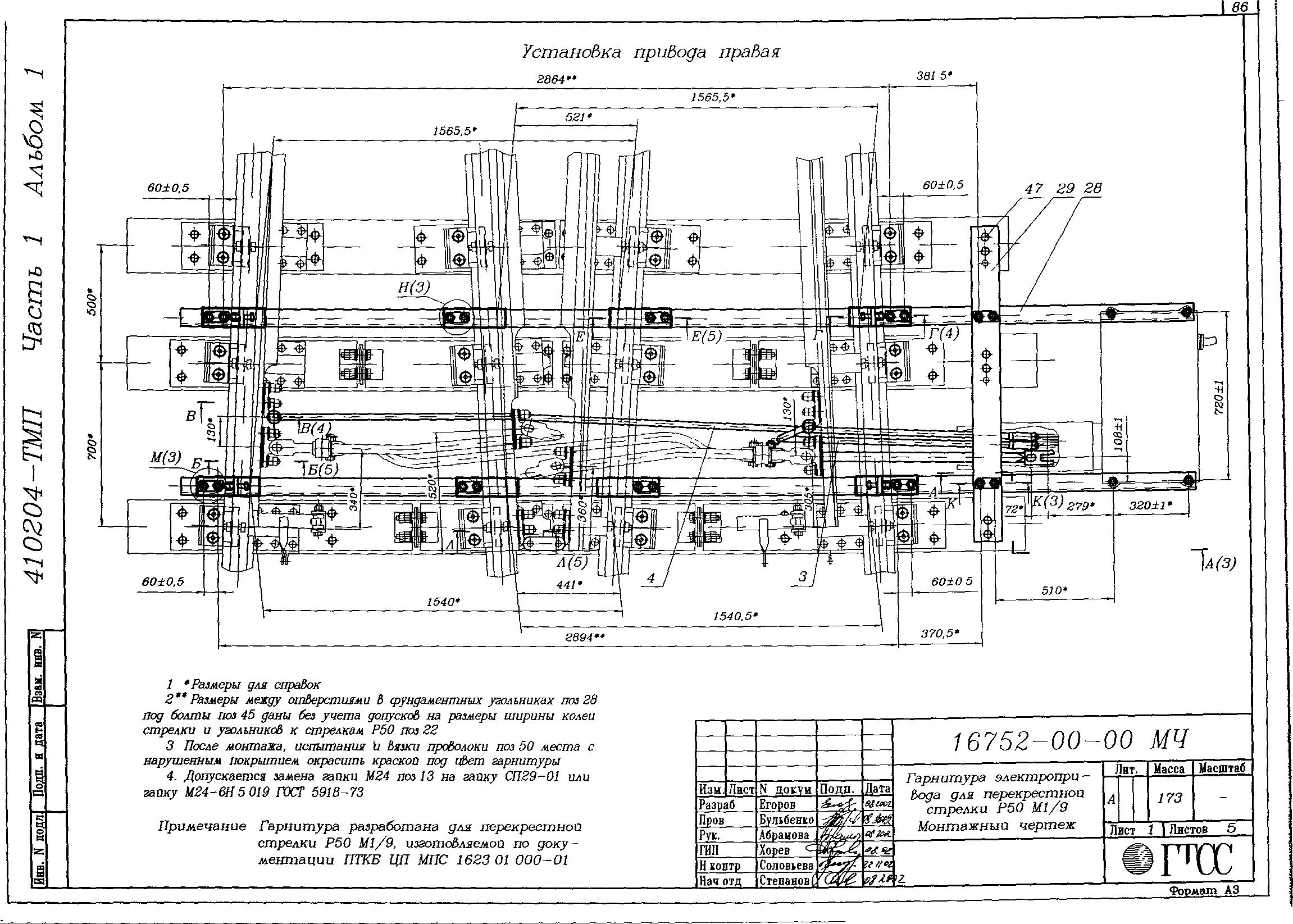

На кртинке проект 1623 Р50 1/9 необходимо просверлить гарнитуру под 2869 Р65 1/9 отличны ли расстояния будут от расстояний на картинке? Может есть картинка для проекта 2869?
__________________
Ничто и никто не изменит внутреннего существа моей души, я пойду своим прямым путем, буду делать все, что сочту полезным и честным не только для себя, но и для окружающих, и передам это знамя потомкам...
ШНС СЦБ вне форума   Ответить с цитированием 0
Старый 30.10.2014, 12:19   #15 (ссылка)
Super V.I.P.

Аватар для Поручик


Регистрация: 06.05.2010
Возраст: 41
Сообщений: 1,240
Поблагодарил: 232 раз(а)
Поблагодарили 344 раз(а)
Фотоальбомы: 9
Репутация: 199
По умолчанию

Нету. Но вот то что Информационные технологии стали выпускать гарнитуры сразу сверленные это о чём говорит?
