**art29** · 31.03.2012, 11:43

Вот здесь есть: http://scbist.com/terminator-scb/667...html#post84844

*glebas* · 31.03.2012, 11:50

Цитата:

Сообщение от ШВП

Есть-ли у кого метода,как настраивать контур на ФЛ

В альбоме ЭЦ-11-87 дана ссылка на ЦШТех 9/6 01.80 г.
Но я, пока это письмо таки и не нашел.

**ШВП** · 31.03.2012, 15:39

Угол какой должен быть.

**СУНДЕТОВ** · 31.03.2012, 19:13

Цитата:

Сообщение от ШВП

Есть-ли у кого метода,как настраивать контур на ФЛ

Это?

**art29** · 31.03.2012, 19:26

Цитата:

Сообщение от ШВП

Угол какой должен быть.

Если фильтр правильно настроенный, то угол должен быть близким к идеальному для работы ДСШ, ролик прижат к верхнему упору, отсутстувует дребезг сектора.

**ШВП** · 01.04.2012, 07:16

Цитата:

Сообщение от art29

ролик прижат к верхнему упору,

С ФЛ у меня всё нормально,но после замены аппаратуры на ПВ стали проверять переходы и 12ЛА не встаёт под ток.Когда откинули один конденсатор,то ЛА встало под ток,Привезли новый,с ним ЛА опять не встаёт под ток.И угол на этом ФЛ не могу замерить.Первая цифра не понятная.На других ФЛ всё нормально мерится.

**IGOR77** · 10.05.2012, 21:23

Нужна консультация.
Какой ток частотой 25Гц должен потреблять правильно настроенный фильтр?
Два луча от преобразователя потребляют 0,87А, подключаю фильтр одного луча, ток возрастает до 1,35А - все, на фильтр второго луча мощности преобразователя не хватает.
В КИПе подобрали РОБСы, емкость.
Собрал макет фильтра, запитал его от преобразователя измерил ток потребляемый фильтром - 0,8А.
Фигня какая то. Но не должен же защитный фильтр отбирать столько мощности у преобразователя, в чем затыка, не соображу?

Еще раз перечитал методику регулировки, так там прямо написано, что потребляемый ток (п.3.2.6.) 0,85-1А.

Максимальный ток преобразователя ПЧ-300 - 1,36 А
Может кто померит у себя ток потребляемый фильтром?

**art29** · 11.05.2012, 19:05

Всё так и есть, ток, правильно настроенный фильтр "кушает" где-то 0,85А.
Дело в том, что фильтр ставиться не на луч, а на преобразователь, если в одном из лучей одного и того же преобразователя фильтр имеется, то на второй ставить его нет смысла.

**IGOR77** · 14.05.2012, 22:33

Цитата:

Сообщение от art29

Всё так и есть, ток, правильно настроенный фильтр "кушает" где-то 0,85А.
Дело в том, что фильтр ставиться не на луч, а на преобразователь, если в одном из лучей одного и того же преобразователя фильтр имеется, то на второй ставить его нет смысла.

Вот такая вот фигня'с.

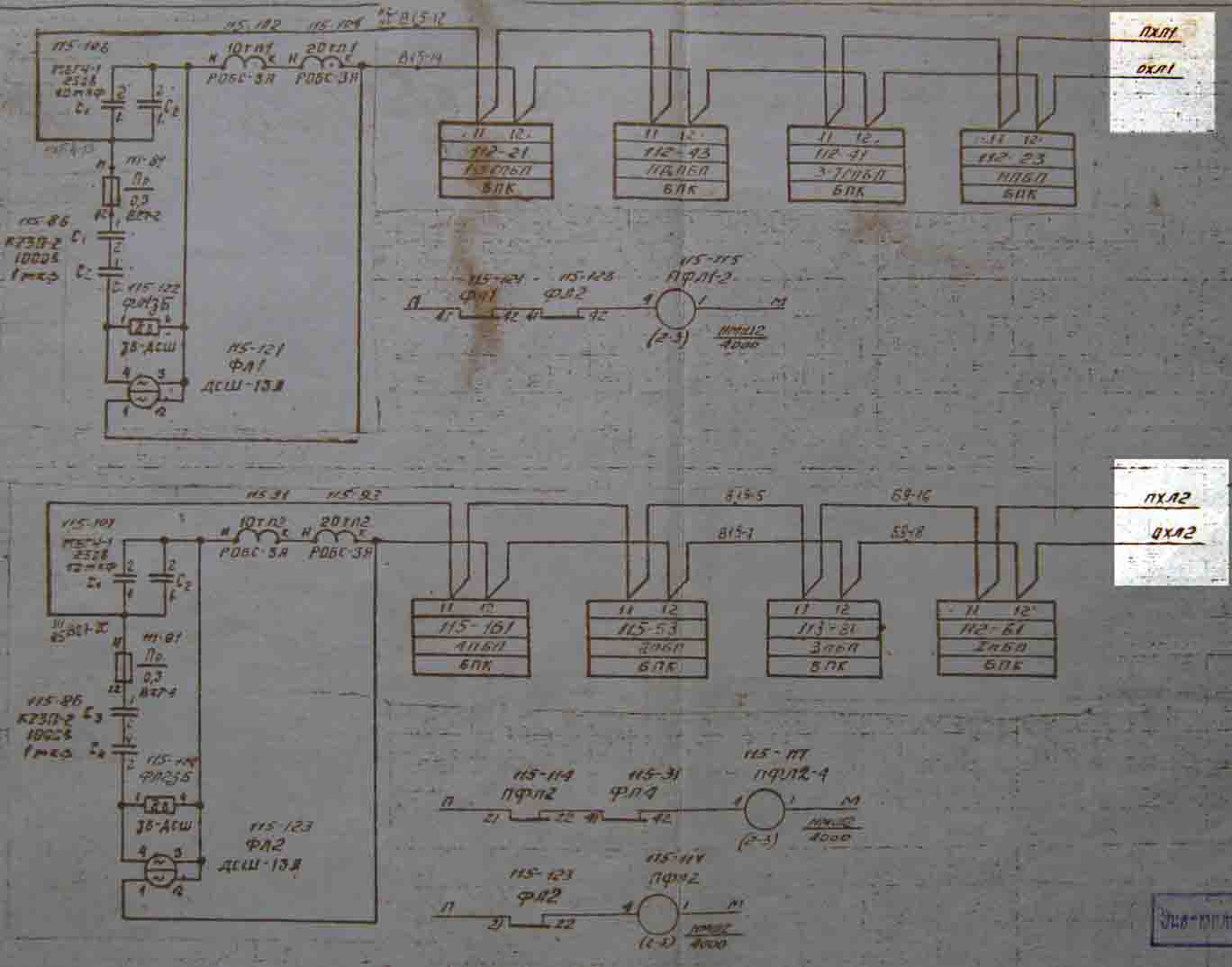

Схемы включения ФЛов станций пущеных конца 80-х и конца 90-х.
ПХЛ1-ОХЛ1 и ПХЛ2-ОХЛ2 рождаются от одного преобразователя.
Выходит что эта схема с двумя фильтрами на одном ПЧ не живая, и чтоб ее оживить нужно во второй луч (кодирование есть) вместо фильтра включить трансформатор для ФЛ2 ? Работают у кого нибудь подобные (с двумя фильтрами) схемы?

**Николай Николаевич** · 14.05.2012, 22:50

Цитата:

Сообщение от IGOR77

Вот такая вот фигня'с.
Схемы включения ФЛов станций пущеных конца 80-х и конца 90-х.
ПХЛ1-ОХЛ1 и ПХЛ2-ОХЛ2 рождаются от одного преобразователя.
Выходит что эта схема с двумя фильтрами на одном ПЧ не живая, и чтоб ее оживить нужно во второй луч (кодирование есть) вместо фильтра включить трансформатор для ФЛ2 ? Работают у кого нибудь подобные (с двумя фильтрами) схемы?

Фильтр на какую частоту настраивается?

**IGOR77** · 14.05.2012, 23:01

Цитата:

Сообщение от Николай Николаевич

Фильтр на какую частоту настраивается?

На 50 Гц.
Для 25 Гц R большое, для 50 Гц R малое.

**Николай Николаевич** · 14.05.2012, 23:06

Цитата:

Сообщение от IGOR77

На 50 Гц.
Для 25 Гц R большое, для 50 Гц R малое.

Тогда надо понять - ток, который "кушает" фильтр - это ток частотой 50 Гц? И тогда - источник этого тока - не ПЧ50/25...
И очевидно, что 2 луча 25 Гц, если они взяты с одного ПЧ - не нужно 2 фильтра...

**art29** · 14.05.2012, 23:23

Сопротивление фильтра на частоте 25Гц где-то около 230 Ом. Фактически фильтр является серьёзной нагрузкой для ПЧ, поэтому и ток такой.
А два фильтра включённых параллельно друг другу и ПЧ это явно косяк.

А 50 Гц попадает с кодирующих трансформаторов блоков БПК, на первичную обмотку питающих концов и далее гуляют через вторичную обмотку ПЧ по всем питающим РЦ.

**IGOR77** · 14.05.2012, 23:29

Цитата:

Сообщение от Николай Николаевич

Тогда надо понять - ток, который "кушает" фильтр - это ток частотой 50 Гц? И тогда - источник этого тока - не ПЧ50/25...

Этот фильтр будет и 25 Гц прилично потреблять. К тому же уровень напряжения 50 Гц на выходе преобразователя много меньше чем напряжение частотой 25 Гц. (14 Ом для 50 Гц, и 250 Ом для 25 Гц.)

IGOR77 добавил 15.05.2012 в 00:29

Цитата:

Сообщение от art29

Сопротивление фильтра на частоте 25Гц где-то около 230 Ом. Фактически фильтр является серьёзной нагрузкой для ПЧ, поэтому и ток такой.

Вот куда надо энергосберегающие технологии внедрять.

Источник питания РЦ с КПД как у паровоза.

**Luke** · 11.07.2015, 21:31

Цитата:

Сообщение от Ассоль

ищу друзей,работников КИПа

Вы тётька или дядька?

14.05.2012, 23:23	#28 (ссылка)
art29 Super V.I.P. Регистрация: 09.04.2009 Сообщений: 711 Поблагодарил: 401 раз(а) Поблагодарили 545 раз(а) Фотоальбомы: 0 Загрузки: 25 Закачек: 45	Сопротивление фильтра на частоте 25Гц где-то около 230 Ом. Фактически фильтр является серьёзной нагрузкой для ПЧ, поэтому и ток такой. А два фильтра включённых параллельно друг другу и ПЧ это явно косяк. А 50 Гц попадает с кодирующих трансформаторов блоков БПК, на первичную обмотку питающих концов и далее гуляют через вторичную обмотку ПЧ по всем питающим РЦ. Последний раз редактировалось art29; 14.05.2012 в 23:31.
