Тема: измерение параметров алсн


Ребята, помогите кто может! Мне нужна принципиальная схема портативного измерителя параметров кодов АЛСН. Может кто занимался таким рацпредложением? Потому что заводского в нашем цеху нет, а самому придумать схему слишком много мароки. Заранее спасибо.
aaa123aaa08 вне форума   Ответить с цитированием 0
Объявления
Старый 07.02.2010, 13:05   #2 (ссылка)
V.I.P.

Аватар для Медет


Регистрация: 28.12.2009
Адрес: Алматы
Возраст: 48
Сообщений: 466
Поблагодарил: 51 раз(а)
Поблагодарили 42 раз(а)
Фотоальбомы: 3
Загрузки: 35
Закачек: 0
Репутация: 12
Отправить сообщение для Медет с помощью Skype™
Если речь идет о временных параметрах, то лучше приобрести прибор ИВП.
Медет вне форума   Ответить с цитированием 0
Старый 07.02.2010, 19:11   #3 (ссылка)
СЦБист

Аватар для Slot


Регистрация: 13.04.2009
Сообщений: 128
Поблагодарил: 11 раз(а)
Поблагодарили 10 раз(а)
Фотоальбомы: 0
Загрузки: 174
Закачек: 0
Репутация: 13
Отправить сообщение для Slot с помощью ICQ
если подходит ИВП,то для него есть схема
Slot вне форума   Ответить с цитированием 0
Старый 24.06.2010, 11:29   #4 (ссылка)
Кандидат в V.I.P.

Аватар для smetrolog


Регистрация: 24.06.2010
Сообщений: 12
Поблагодарил: 2 раз(а)
Поблагодарили 1 раз(а)
Фотоальбомы: 0
Загрузки: 9932
Закачек: 0
Репутация: 0

Тема: ивп-алсн


есть разработка ивп-алсн (шч-10 Кривойрог) с доработками (шч-8 Апостолово) на пикконтролере pik16f73 размещенном в корпусе китайского мультиметра по параметра превосходящий промышленый выпускаемый в Росии (в харькове изготавливают ворованою копию ивп-алсн на смд .если нужна схема заархивирую и выложу smetrolog.шч-8
smetrolog вне форума   Ответить с цитированием 0
Старый 24.06.2010, 11:39   #5 (ссылка)
ст. Баджал

Аватар для tiksi


Регистрация: 21.07.2009
Сообщений: 7,795
Поблагодарил: 786 раз(а)
Поблагодарили 993 раз(а)
Фотоальбомы: 47
Загрузки: 27
Закачек: 0
Цитата:
Сообщение от smetrolog
есть разработка ивп-алсн ... на пикконтролере pik16f73 размещенном в корпусе китайского мультиметра по параметра превосходящий промышленый выпускаемый в Росии
Ждём продолжения.
tiksi вне форума   Ответить с цитированием 0
Старый 24.06.2010, 14:29   #6 (ссылка)
Кандидат в V.I.P.

Аватар для smetrolog


Регистрация: 24.06.2010
Сообщений: 12
Поблагодарил: 2 раз(а)
Поблагодарили 1 раз(а)
Фотоальбомы: 0
Загрузки: 9932
Закачек: 0
Репутация: 0

Тема: ивп-алсн


на Приднепровской жд уже больше 5 лет используются ивп-алсн разработки шч-10/шч-8 выкладую схему, описание, печатку по вопросу прошивки обращаться к основному разработчику (c_duke@mail.ru)
Вложения
Тип файла: rar ivp-alsn.rar (51.7 Кб, 433 просмотров)

Последний раз редактировалось smetrolog; 24.06.2010 в 21:52.
smetrolog вне форума   Ответить с цитированием 0
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 24.06.2010, 15:22   #7 (ссылка)
ст. Баджал

Аватар для tiksi


Регистрация: 21.07.2009
Сообщений: 7,795
Поблагодарил: 786 раз(а)
Поблагодарили 993 раз(а)
Фотоальбомы: 47
Загрузки: 27
Закачек: 0
Цитата:
Сообщение от smetrolog
по параметра превосходящий промышленый
По каким параметрам превосходит?
Листанул описание.
Это измеритель или индикатор?
Не нашёл какие КПТ измеряет?
Каким методом оценена погрешность?
Указанная погрешность инструментальная или методическая?
25, 75, 125 и прочая Герц не меряет?
С рельса может померить или нет?
Входное сопротивление 50-500 ком, чего сопротивление?
Фото прибора и схема имеется?
tiksi вне форума   Ответить с цитированием 0
Старый 24.06.2010, 16:01   #8 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Цитата:
Сообщение от tiksi Посмотреть сообщение

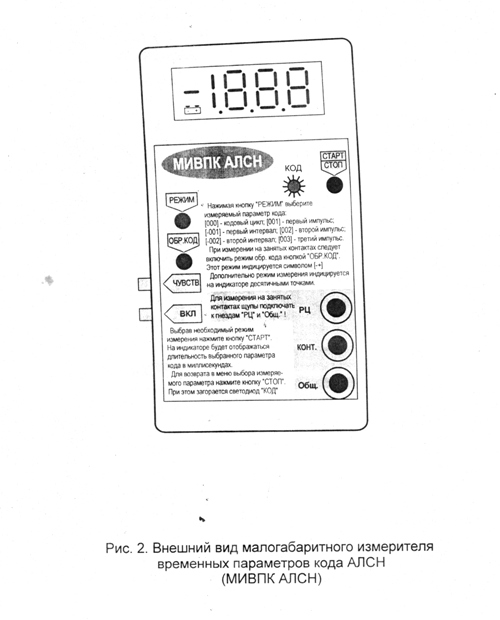

Фото прибора и схема имеется?

Последний раз редактировалось Кабанбай Батыр; 24.06.2010 в 18:41.
Кабанбай Батыр вне форума   Ответить с цитированием 0
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 24.06.2010, 16:03   #9 (ссылка)
ст. Баджал

Аватар для tiksi


Регистрация: 21.07.2009
Сообщений: 7,795
Поблагодарил: 786 раз(а)
Поблагодарили 993 раз(а)
Фотоальбомы: 47
Загрузки: 27
Закачек: 0
Александр Михайлович,
Пользуетесь? И как он вам?
tiksi вне форума   Ответить с цитированием 0
Старый 24.06.2010, 16:10   #10 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Когда на железке работал, пользовался. Прибор нормальный , измерения производил, уже точно не помню как, но вроде на свободных контактах. После того как спалил, вроде варистор или что-то ограничивающее, механикам не давал. Был один на дистанцию, сейчас не знаю сколько, но вроде 2 или 3 шт.
Кабанбай Батыр вне форума   Ответить с цитированием 0
Старый 24.06.2010, 19:30   #11 (ссылка)
Super V.I.P.

Аватар для elmech


Регистрация: 30.03.2009
Возраст: 73
Сообщений: 644
Поблагодарил: 25 раз(а)
Поблагодарили 65 раз(а)
Фотоальбомы: 0
Загрузки: 3
Закачек: 1
Репутация: 81
Цитата:
Сообщение от Александр Михайлович Посмотреть сообщение
...Был один на дистанцию, сейчас не знаю сколько, но вроде 2 или 3 шт.
...Выходит, прибор промышленного производств? В таком случае, схема, не то, что примитивна, но очень проста. При достаточном навыке работы с паяльником, можно повторить. А если сигнал снимать с магнитной антенны (ферритовый сердечник и катушка, на пример локомотивных) установленной под метельником, можно проверять коды на ходу поезда. Но, сдаётся мне, это, скорее, пробник, хоть и кварцованный, нежели измерительный прибор.
elmech вне форума   Ответить с цитированием 0
Старый 24.06.2010, 21:51   #12 (ссылка)
Кандидат в V.I.P.

Аватар для smetrolog


Регистрация: 24.06.2010
Сообщений: 12
Поблагодарил: 2 раз(а)
Поблагодарили 1 раз(а)
Фотоальбомы: 0
Загрузки: 9932
Закачек: 0
Репутация: 0
если кому нужно более современные разработки обращайтесь к основному автору (c_duke@mail.ru) у него 5 или 6 разработок разных по сложности исполнения и методах измерения . материалов по другим разработкам не имею только видел не все но многие 4 .для СЦБ в шч-8 используется 5 таких ивп 4 на поле и 1 в кипе сцб все довольны (раньше использовали самоделку с электросекундомером громадных размеров) и схема прибора не сложная повторить легко. а Харьковский вариант прибора как раз и был заводского изготовления (схема и прошивка содрана с Криворожского прибора немного отличался внешний вид и собран на смд и другом жки )smetrolog шч-8
(splan6+slayout5-программы для просмотра)

Последний раз редактировалось smetrolog; 24.06.2010 в 23:28.
smetrolog вне форума   Ответить с цитированием 0
Старый 09.12.2010, 00:59   #13 (ссылка)
Кандидат в V.I.P.

Аватар для aveator


Регистрация: 07.12.2010
Сообщений: 2
Поблагодарил: 0 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 2239
Закачек: 0
Репутация: 0
Цитата:
Сообщение от smetrolog Посмотреть сообщение
на Приднепровской жд уже больше 5 лет используются ивп-алсн разработки шч-10/шч-8
А я, работая в ШЧ9 той же приднепровки, об этом не слышал, подумывал при содействии друга склеить что-то подобное, только на атмеле
aveator вне форума   Ответить с цитированием 0
Старый 19.04.2011, 10:42   #14 (ссылка)
Кандидат в V.I.P.

Аватар для 3noga


Регистрация: 22.06.2010
Сообщений: 66
Поблагодарил: 4 раз(а)
Поблагодарили 5 раз(а)
Фотоальбомы: 0
Загрузки: 6
Закачек: 0
Репутация: 11
Цитата:
Сообщение от smetrolog Посмотреть сообщение
есть разработка ивп-алсн (шч-10 Кривойрог) с доработками (шч-8 Апостолово) на пикконтролере pik16f73 размещенном в корпусе китайского мультиметра по параметра превосходящий промышленый выпускаемый в Росии (в харькове изготавливают ворованою копию ивп-алсн на смд .если нужна схема заархивирую и выложу smetrolog.шч-8
извините, но нечего напраслину наводить - в харькове был разработан прибор на дс пиках с параметрами и характеристиками и возможностями - которые кривому рогу с апостолово и не снились... единственное заимствование - идея не заказывать корпус - а купить готовый у китайцев с клещами ;-)
3noga вне форума   Ответить с цитированием 0
Старый 24.10.2011, 09:36   #15 (ссылка)
Кандидат в V.I.P.

Аватар для smetrolog


Регистрация: 24.06.2010
Сообщений: 12
Поблагодарил: 2 раз(а)
Поблагодарили 1 раз(а)
Фотоальбомы: 0
Загрузки: 9932
Закачек: 0
Репутация: 0
Констукторы СЦБ это втой вариант ивп-АЛСН ,а есть еще и 3,4,5 вариант на 2010г. и вариан №5 в одном экземпляре был изготовлен для харькова наверное вы говорите онем .(Харьков очень любит плагиат)
да это прибор на несколько этажей выше простого ивп-алсн
ом вообще работает безконтактно ,и кроме кода алсн меряет
напяжение ,ток ,частоту и сразу все параметры кода алсн с индикацией на матричный индикатор (выводит все одновременно) размеры его гдето 1\3 цэшки устанавливается на токо ведущюю часть (провод или рельс). Но разговор идет о карманном легко повторяемом приборе (сейчас это необходимый прибор практически в каждом ШЧ приднепровки от 2 и более имеются самодельные ивн-алсн изготовленые Кареловым и Булгаковым или сихней поддеркой)
телефон №2567(жд)код 93-230 для жд Украина

Последний раз редактировалось smetrolog; 24.10.2011 в 15:42.
