Старый 07.02.2012, 18:34   #16 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Есть только для всей рельсовой линии:

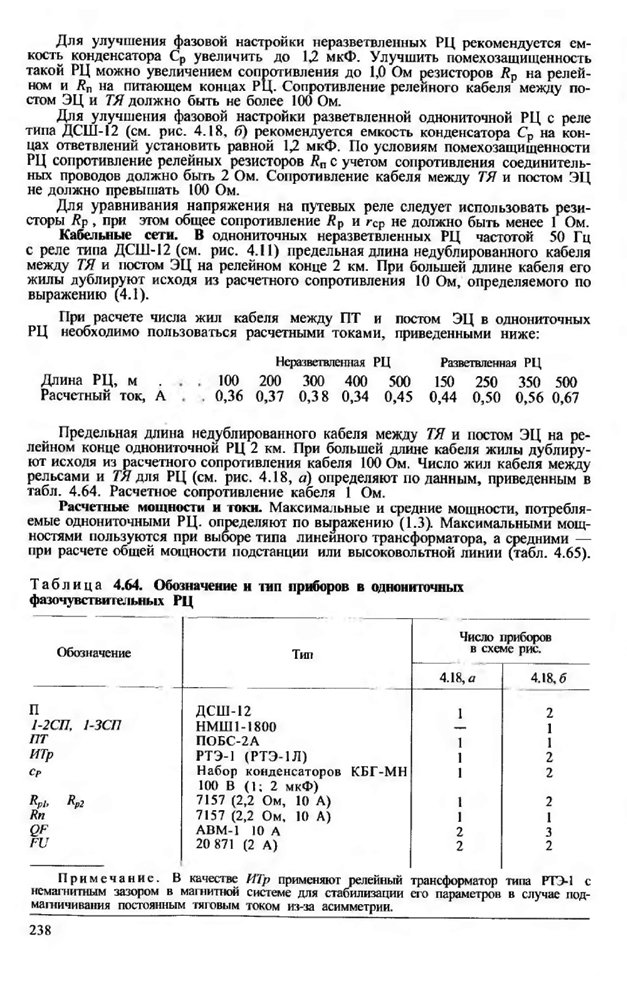

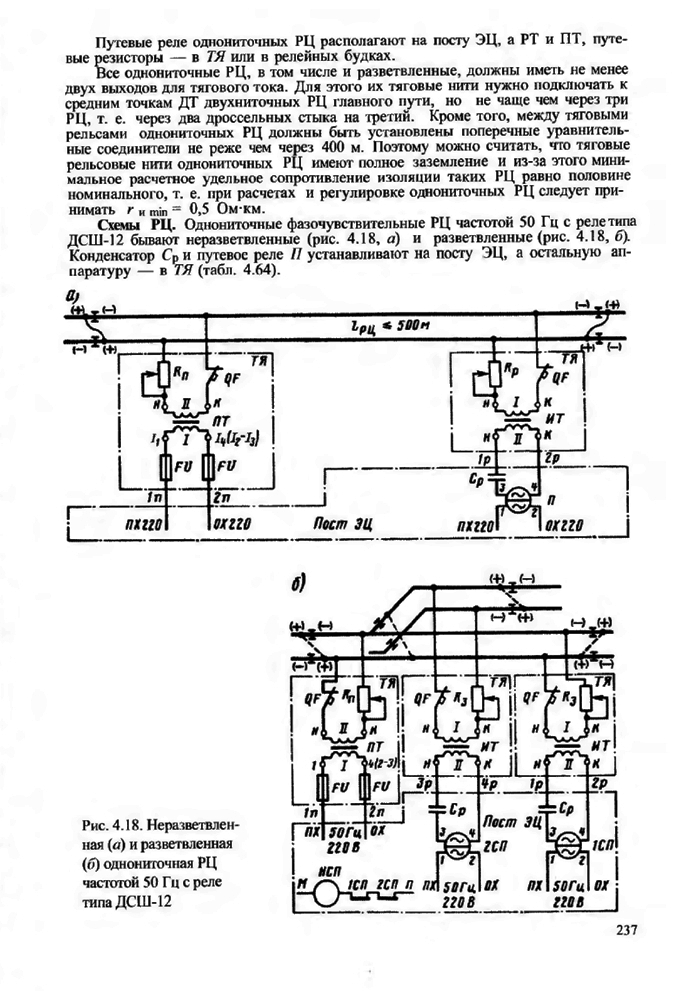

Щелкните, чтобы увидеть содержимое
Кабанбай Батыр вне форума   Ответить с цитированием 0
Старый 07.02.2012, 18:53   #17 (ссылка)
ШНС-5

Автор темы

Аватар для formatpc


Регистрация: 02.06.2009
Адрес: Москва
Сообщений: 42
Поблагодарил: 11 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 5
Закачек: 0
Репутация: 0
Спасибо) но интересуют отдельно стыковые соединители
formatpc вне форума   Ответить с цитированием 0
Старый 07.02.2012, 19:09   #18 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Цитата:
Спасибо) но интересуют отдельно стыковые соединители
Приоткройте тайну... для каких расчетов ?
Кабанбай Батыр вне форума   Ответить с цитированием 0
Старый 07.02.2012, 19:23   #19 (ссылка)
V.I.P.

Аватар для Rus1359


Регистрация: 28.03.2009
Сообщений: 325
Поблагодарил: 15 раз(а)
Поблагодарили 18 раз(а)
Фотоальбомы: 0
Загрузки: 22
Закачек: 0
Репутация: 89
Здравствуйте форумчане помогите ответить на вопрос как раз по однониточным р.ц. Зачем нужно сопротивление 2,2 кОм на питающем конце.
Ответ:
1. Для защиты трансформатора в режиме р.ц КЗ.
2......
3....
4.....
......
Rus1359 вне форума   Ответить с цитированием 0
Старый 07.02.2012, 19:36   #20 (ссылка)
Super V.I.P.

Аватар для НиколайМ


Регистрация: 25.03.2010
Сообщений: 2,461
Поблагодарил: 1349 раз(а)
Поблагодарили 1960 раз(а)
Фотоальбомы: 118
Загрузки: 24
Закачек: 0
Репутация: 381
Цитата:
Сообщение от Rus1359
Зачем нужно сопротивление 2,2 Ом на питающем конце.
Основным назначением сопротивления 2,2 кОм есть обеспечение шунтового эффекта Р.Ц.и ограничения тока при нахождении поезда на питающем конце Р.Ц.защищая трансформатор.
__________________
Все под одним небом живем, но горизонт у всех разный. [Конрад Аденауэр]

Последний раз редактировалось НиколайМ; 09.02.2012 в 15:47.
НиколайМ вне форума   Ответить с цитированием 0
Старый 07.02.2012, 19:47   #21 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Цитата:
Сообщение от Rus1359 Посмотреть сообщение
Здравствуйте форумчане помогите ответить на вопрос как раз по однониточным р.ц. Зачем нужно сопротивление 2,2 кОм на питающем конце.
Ответ:
1. Для защиты трансформатора в режиме р.ц КЗ.
2......
3....
4.....
......
А букварь слабо полистать ?
Или хотя бы схемку, а то здесь вроде телепатов маловато .
Александр Михайлович добавил 07.02.2012 в 19:47
Такая ?
Щелкните, чтобы увидеть содержимое

Последний раз редактировалось Кабанбай Батыр; 07.02.2012 в 19:47. Причина: Добавлено сообщение
Кабанбай Батыр вне форума   Ответить с цитированием 0
Старый 07.02.2012, 19:47   #22 (ссылка)
V.I.P.

Аватар для Rus1359


Регистрация: 28.03.2009
Сообщений: 325
Поблагодарил: 15 раз(а)
Поблагодарили 18 раз(а)
Фотоальбомы: 0
Загрузки: 22
Закачек: 0
Репутация: 89
Цитата:
Сообщение от Александр Михайлович Посмотреть сообщение
А букварь слабо полистать ?
Или хотя бы схемку, а то здесь вроде телепатов маловато .
букварь запрасто .... только больше не нашел его назначение
Миниатюры
Однониточная РЦ vs Двухниточная РЦ-rc.jpg

Последний раз редактировалось Rus1359; 07.02.2012 в 19:52.
Rus1359 вне форума   Ответить с цитированием 0
Старый 07.02.2012, 19:53   #23 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Цитата:
Зачем нужно сопротивление 2,2 кОм на питающем конце.
о каких килоОмах идет речь?

Щелкните, чтобы увидеть содержимое
Кабанбай Батыр вне форума   Ответить с цитированием 0
Старый 07.02.2012, 19:54   #24 (ссылка)
V.I.P.

Аватар для Rus1359


Регистрация: 28.03.2009
Сообщений: 325
Поблагодарил: 15 раз(а)
Поблагодарили 18 раз(а)
Фотоальбомы: 0
Загрузки: 22
Закачек: 0
Репутация: 89
Цитата:
Сообщение от НиколайМ Посмотреть сообщение
Основным назначением сопротивления 2,2 кОм есть обеспечение шунтового эффекта Р.Ц.и ограничения тока при нахождении поезда на питающем конце Р.Ц.защищая трансформатор.
обеспечение шунтового эффекта Р.Ц поподробней можно пожалуйста
я вот нашел в книге что R0 в схеме является ограничителем сигнального тока обеспечивая требуемую шунтовую чувствительность объясните пожалуйста
Извиняюсь за ошибку 2,2 ОМ

Последний раз редактировалось Rus1359; 07.02.2012 в 20:01.
Rus1359 вне форума   Ответить с цитированием 0
Старый 07.02.2012, 19:58   #25 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Щелкните, чтобы увидеть содержимое
Кабанбай Батыр вне форума   Ответить с цитированием 0
Старый 07.02.2012, 20:02   #26 (ссылка)
V.I.P.

Аватар для Rus1359


Регистрация: 28.03.2009
Сообщений: 325
Поблагодарил: 15 раз(а)
Поблагодарили 18 раз(а)
Фотоальбомы: 0
Загрузки: 22
Закачек: 0
Репутация: 89
Цитата:
Сообщение от Александр Михайлович Посмотреть сообщение
Щелкните, чтобы увидеть содержимое
подскажи пожалуйста название учебника
Rus1359 вне форума   Ответить с цитированием 0
Старый 07.02.2012, 20:20   #27 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Цитата:
обеспечение шунтового эффекта Р.Ц поподробней можно пожалуйста
я вот нашел в книге что R0 в схеме является ограничителем сигнального тока обеспечивая требуемую шунтовую чувствительность объясните пожалуйста

При нахождении колесной пары на участке, увеличивается ток (т.к. сопротивление рельсовой линии уменьшается) Увеличение тока через резистор приводит к увеличению падения напряжения на Ro, что приводит к уменьшению напряжения на релейном конце.
Александр Михайлович добавил 07.02.2012 в 20:15
Цитата:
Сообщение от Rus1359 Посмотреть сообщение
подскажи пожалуйста название учебника
Смотрите тут.

Александр Михайлович добавил 07.02.2012 в 20:20
Rus1359, еще одно назначение Ro - согласование входных сопротивлений элементов РЦ (низкого входного рельсовой линии и высокого входного источника питания), для уменьшения мощности передаваемого сигнала ( Падающие и отраженные волны в линии).

Последний раз редактировалось Кабанбай Батыр; 07.02.2012 в 20:20. Причина: Добавлено сообщение
Кабанбай Батыр вне форума   Ответить с цитированием 0
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 09.02.2012, 15:29   #28 (ссылка)
ШНС-5

Автор темы

Аватар для formatpc


Регистрация: 02.06.2009
Адрес: Москва
Сообщений: 42
Поблагодарил: 11 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 5
Закачек: 0
Репутация: 0
Цитата:
Сообщение от Александр Михайлович Посмотреть сообщение
Приоткройте тайну... для каких расчетов ?
Данная величина мне необходима для уточненного расчета сопротивления рельсовой нити протекающему по ней тяговому току. В принципе, осталось выяснить входящую в формулу индуктивность стыковых соединителей, так как статистические данные приводятся для величин сигнальных токов, а для тяговых я пока не нашел, сейчас буду стараться расчитать по аналогии с внешней индуктивностью рельса...хотя не уверен, что это правильно.
formatpc вне форума   Ответить с цитированием 0
Старый 09.02.2012, 16:37   #29 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Цитата:
статистические данные приводятся для величин сигнальных токов

Почему Вы считаете, что это статические данные ? ИМХО: Нормативные ! и причем величина тока не влияет на величину индуктивности (L).

Кабанбай Батыр вне форума   Ответить с цитированием 0
Старый 09.02.2012, 23:47   #30 (ссылка)
ШНС-5

Автор темы

Аватар для formatpc


Регистрация: 02.06.2009
Адрес: Москва
Сообщений: 42
Поблагодарил: 11 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 5
Закачек: 0
Репутация: 0
При малых токах в рельсах (до 10 А) активное сопротивление и индуктивность рельсовых стыковых соединителей имеет одно значение. У меня это значение со ссылкой не на нормативные данные, а на результаты измерения.
При больших значениях тока (имею в виду тяговый ток) активное сопротивление и индуктивность соединителей изменятся, меняется же сопротивление рельсовой нити.
С другой стороны, норма на активное сопротивление СРС существует. Чему тогда равна индуктивность?
formatpc вне форума   Ответить с цитированием 0
