Проект, представленный сотрудниками Астраханского РЦС Саратовской дирекции связи В.Н. Нагорным и В.В. Харитоновым, удостоен третьего места в номинации «Лучшее техническое решение, направленное на повышение пожарной безопасности».

Для крепления проводников заземления антенн УКВ и молниеотводов (металлических прутов диаметром 12 мм) на металлических мачтах и железобетонных опорах рационализаторами предложено использовать связевые штыри и изоляторы.

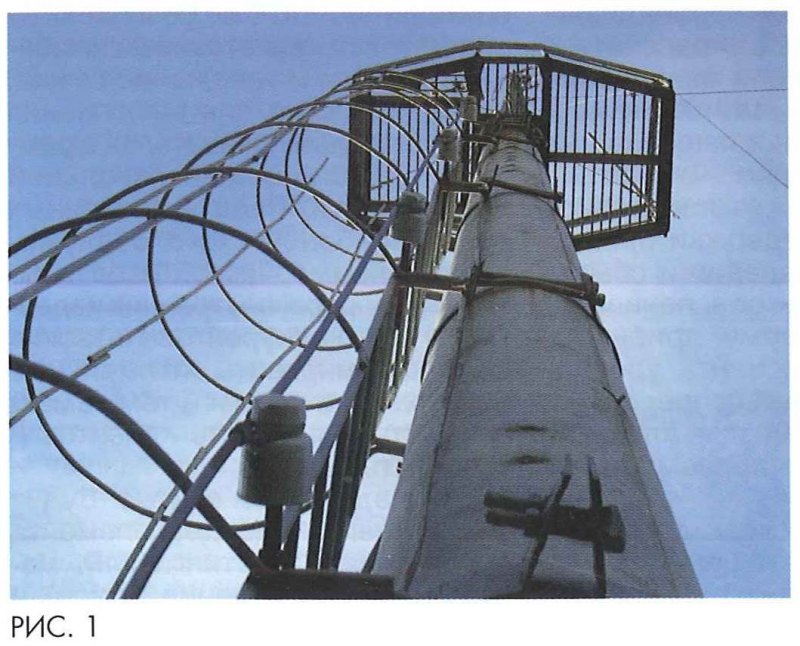

По железобетонной опоре, вдоль спуска проводника заземления антенны УКВ штырь в сборе с изолятором приваривается к лестнице опоры через каждые 2 м (рис. 1). К изолятору металлический прут крепится промежуточной вязкой.

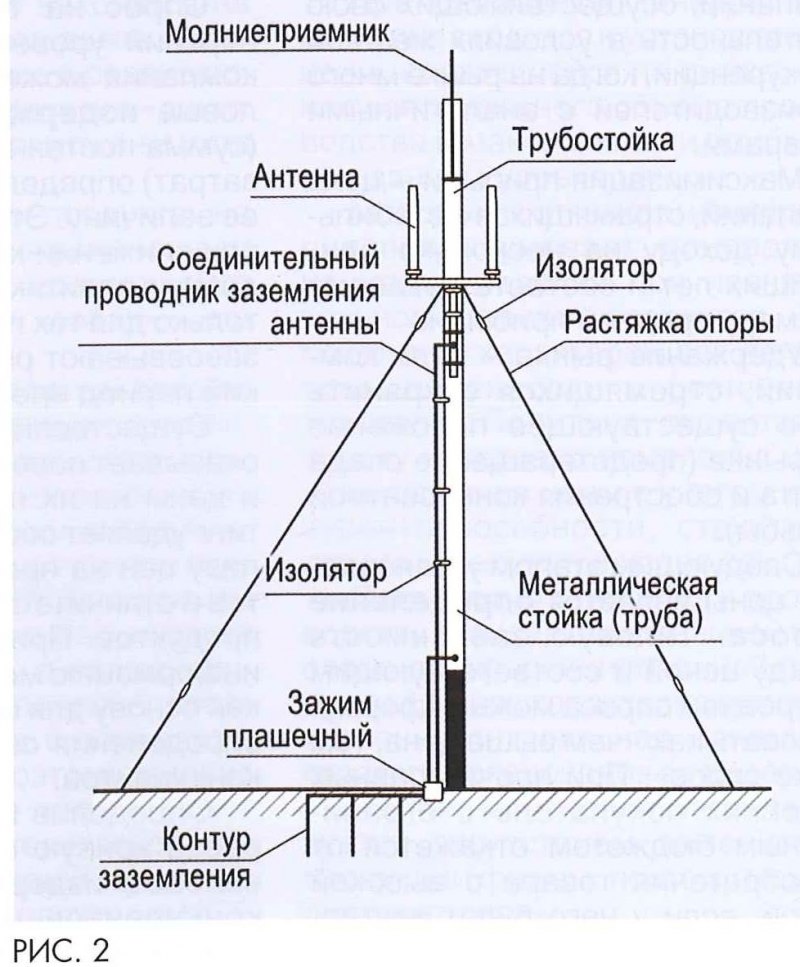

Схема расшивки заземлителя антенны УКВ по трубостойке представлена на рис. 2. Вдоль спуска проводника заземления антенны УКВ через каждые 2 м в трубе сверлятся отверстия по диаметру штыря. Штырь в сборе с изолятором вставляется в отверстие и обваривается. Металлический прут к изолятору крепится промежуточной вязкой.


Реализация данной схемы позволяет выполнить требования распоряжения 2854р по изоляции заземляющего проводника от опоры и информационных кабелей для исключения попадания наведенного напряжения в помещения постов ЭЦ и обеспечивает противопожарную безопасность.

Рацпредложение астраханских связистов реализовано на всем полигоне Саратовской дирекции связи.
