А.В. ДОКУЧАЕВ, главный инженер ЗАО НПЦ «Промэлектроника»

Ю.И. АФАНАСЕНКО, начальник сервисного центра

Разработанные ЗАО НПЦ «Промэлектроника» системы функционируют на магистральных железных дорогах и десятках крупнейших промышленных предприятиях России, стран ближнего и дальнего зарубежья. С расширением географии внедрений потребность в обучении специалистов хозяйств автоматики и телемеханики работе с новыми микропроцессорными системами становится все более насущной.

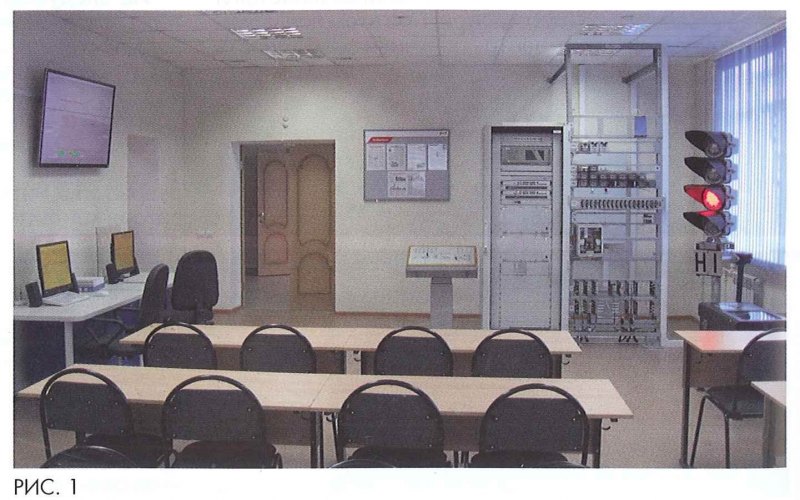

В июле 2014 г. в Тынде в рамках программы празднования 40-лет-него юбилея Байкало-Амурской магистрали состоялось торжественное открытие учебного центра профессиональных компетенций Дальневосточной дороги, в котором будут готовить специалистов по 14 железнодорожным профессиям. В новом учебном центре размещены различные лабораторные стенды для изучения работы эксплуатируемых на дороге устройств. В их числе стенд, позволяющий осваивать функции системы микропроцессорной централизации стрелок и сигналов МПЦ-И, разработанный специалистами ЗАО НПЦ «Промэлектроника» (рис. 1). Это уже второй лабораторный комплекс МПЦ-И, установленный на Дальневосточной дороге. Потребность в обучении специалистов очень высока, ведь сегодня более десяти станций и разъездов Северного широтного хода оборудованы современной микропроцессорной централизацией МПЦ-И.

Лабораторный комплекс предназначен для ознакомления специалистов СЦБ предприятий железнодорожного транспорта и студентов вузов с принципами работы системы МПЦ-И. Комплекс представляет собой макет станции, имеющей три стрелки и два приемоотправочных пути.

Во время обучения моделируются реальные функции системы: установка и размыкание маршрутов, открытие сигналов, перевод стрелок, прием поезда на станцию, а также поиск и устранение возможных неисправностей.


Лабораторный стенд МПЦ-И позволяет осваивать возможности индикации диагностической информации, а также интерфейсов АРМ дежурного по станции и АРМ электромеханика, с помощью которых отображается текущая поездная обстановка, просматривается архив исполненных действий.

В рамках лабораторного изучения системы МПЦ-И реализованы: имитация прохода подвижного состава по станции, управление устройствами СЦБ при поездной и маневровой работе, масштабирование системы, подключение и интеграция смежных систем (автоматической блокировки, полуавтоматической блокировки, переездной сигнализации и др.), задание неисправностей аппаратных средств микропроцессорной централизации с целью отработки алгоритма поиска отказов, мониторинг работы с АРМ на всех компьютерах лабораторного комплекса.

В основной состав лабораторного комплекса МПЦ-И входит следующее оборудование:
- шкаф управляющего контроллера централизации,
- статив с релейно-контактным интерфейсом,
- пульт-имитатор,
- автоматизированное рабочее место электромеханика,
- автоматизированное рабочее место дежурного по станции.

Структурная схема лабораторного стенда представлена на рис. 2. На рисунке приняты следующие обозначения: АРМ ШН
- автоматизированное рабочее место электромеханика, АРМ ДСП
- автоматизированное рабочее место дежурного по станции, ШТК
- телекоммуникационный шкаф, УКЦ - управляющий контроллер централизации, КЦ - контроллер централизации, БУСО - блок устройств сопряжения с объектом.


В зависимости от требований заказчика в качестве устройства электропитания в учебном комплексе можно использовать систему гарантированного питания СГП-МС либо упрощенный вариант устройства питания, обеспечивающий требуемое напряжение 220 В.

Для имитации состояния стрелок, участков пути, участков удаления/приближения применяется пульт управления,на котором располагаются тумблеры. При включенном тумблере замкнут фронтовой контакт реле, при выключенном - тыловой контакт.

Лабораторный комплекс МПЦ-И предусматривает организацию АРМ ДСП и АРМ ШН. АРМ ШН предоставляет возможность электромеханику просматривать диагностическую информацию и архив исполненных действий МПЦ-И. АРМ ДСП обеспечивает ввод команд управления со стороны оператора и визуальное отображение данных, получаемых в ходе реализации процессов управления, а также отображение результатов диагностирования технических средств системы.

Основное окно АРМ ДСП состоит из следующих элементов. Оконное меню служит для подачи команд управления, настройки программы и выбора дополнительного сервиса. Инструментальная панель содержит (дублирует) наиболее часто выбираемые команды оконного меню в виде кнопок для более простого и быстрого доступа к ним пользователя. Панель закладок позволяет отображать несколько различных участков, названия которых появляются в виде закладок. При их выборе показываются соответствующие мнемосхемы. Мнемосхема условно делится на две части. На масштабируемой части в виде условно-графических изображений нанесено путевое развитие станции, перегона или другого технологического участка. Масштаб изображения может меняться по команде пользователя для
удобства работы с мнемосхемой. На немасштабируемой части, как правило, наносятся элементы управления и диагностики (например, групповые кнопки отмены маршрутов и искусственного размыкания, индикаторы рода и направления установленного маршрута, диагностическая информация и др.). Полоса статуса программы - специализированное место, где можно посмотреть и изменить текущий масштаб, посмотреть текущее время, а также получить подсказки о назначении какого-либо элемента программы.

Учебно-методические материалы к курсу «Эксплуатация микропроцессорной централизации стрелок и сигналов МПЦ-И» подготовлены разработчиками и специалистами сервисного центра НПЦ «Промэлектроника». Длительность курса составляет 36 академических часов, 12 из которых отводится лекциям, 24 -практическим занятиям. Занятия проводят преподаватели из штата учебного центра, предварительно проинструктированные специалистами НПЦ «Промэлектроника». При успешном прохождении итогового тестирования учащиеся получают удостоверение о повышении квалификации. Применение эффективных способов обучения эксплуатационного персонала работе с новыми микропроцессорными системами, таких как лабораторные комплексы - одна из составляющих успешной работы специалистов хозяйства автоматики и телемеханики.
