Автосцепка СА-3

Автосцепное устройство типа СА-3 грузовых вагонов (рис. 16.3) размещается в консольной части хребтовой балки рамы кузова и состоит из корпуса с деталями механизма, ударно-центрирующего прибора, упряжного устройства, упоров и расцепного привода.


Корпус автосцепки 13 с механизмом предназначен для сцепления и расцепления вагонов, восприятия и передачи ударно-тяговых усилий упряжному устройству. Он установлен в окно ударной розетки 9 и своим хвостовиком соединен при помощи клина 8 с тяговым хомутом 6.


Корпус автосцепки (рис. 16.4) представляет собой пустотелую фасонную отливку, состоящую из головной части и хвостовика. Внутри головной части размещены детали механизма автосцепки. Большой 1 и малый 4 зубья образуют зев. Торцевые поверхности малого зуба и зева воспринимают сжимающие усилия, а тяговые усилия передаются задними поверхностями большого и малого зубьев. На вертикальной стенке зева около малого зуба имеется окно для замка 3, а рядом — окно для замкодержателя 2.

В верхней части головы имеется литой выступ 5, который воспринимает жесткий удар при полном сжатии поглощающего аппарата и передает его через ударную розетку (см. рис. 16.3) на раму вагона. В пустотелом хвостовике имеется продолговатое отверстие 6 для клина, соединяющего корпус с тяговым хомутом. Торец хвостовика 7, имеющий цилиндрическую поверхность, служит для передачи ударных нагрузок.


Ударно-центрирующий прибор (см. рис. 16.3) имеет ударную розетку, две маятниковые подвески 11 и центрирующую балочку 12. Ударная розетка прикреплена к концевой балке рамы вагона. В окно розетки вставлен корпус автосцепки, опирающийся на центрирующую балочку и две маятниковые подвески.

Центрирующий прибор позволяет голове корпуса автосцепки отклоняться в ту или другую сторону при прохождении кривых участков пути и возвращаться в исходное положение на прямых участках.

Упоры автосцепки задние У и передние, представляющие собой единую конструкцию с розеткой, служат для передачи растягивающих и сжимающих усилий на раму и кузов вагона.

Упряжное устройство, состоящее из тягового хомута, поглощающего аппарата 5, клина 8, упорной плиты 7, размещается между передними и задними упорами.

Тяговый хомут, представляющий собою раму, охватывает поглощающий аппарат и соединяет его с хвостовиком корпуса автосцепки при помощи клина.

Нижней опорой хомута и поглощающего аппарата служит поддерживающая планка 4, прикрепленная к хребтовой балке.

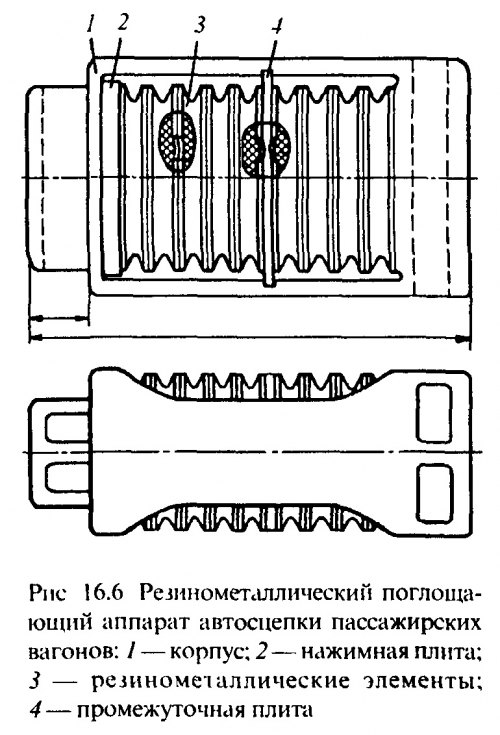

Поглощающий аппарат обеспечивает гашение удара при сцеплении вагонов и уменьшает продольные, растягивающие и сжимающие усилия, которые передаются через автосцепку на раму кузова. На грузовых вагонах используются пружинно-фрикционные аппараты (рис. 16.5), работа которых основана на превращении кинетической энергии соударяемых вагонов в работу сил трения фрикционных элементов и потенциальную энергию деформации пружин. На пассажирских вагонах устанавливаются поглощающие аппараты с резинометаллическими элементами, обеспечивающими плавность хода при соударении вагонов и бесшумность работы (рис. 16.6).


Расцепной привод (см. рис. 16.3) представляет собой двухплечий рычаг 3, удерживаемый кронштейном 2 с полочкой и державкой 10. Цепь 14 соединяет короткое плечо рычага с валиком подъемника 15. Такая конструкция устройства обеспечивает расцепление подвижного состава без захода человека между вагонами, удержание механизма в расцепленном положении до разъединения автосцепок и автоматическое возвращение механизма в положение готовности к последующему сцеплению.

Принцип действия автоматической сцепки типа СА-3 заключается в следующем: при подходе локомотива к вагону или вагона к другому вагону малый зуб корпуса одной автосцепки скользит по направляющей поверхности малого или большого зуба другой. При этом малый зуб входит в зев и нажимает на выступающую часть замка. При совпадении продольных осей автосцепок замки нажимают друг на друга и уходят внутрь карманов корпуса. Как только малые зубья встанут на место, замки под действием собственного веса выдвигаются из карманов корпуса и удерживаются в запертом положении замкодержателем.

В сцепленном состоянии автосцепки могут перемещаться в вертикальной плоскости одна относительно другой при движении поезда.

Однако величина такого перемещения не должна превышать допустимых пределов, иначе сцепные поверхности замков взаимно сместятся и автосцепки могут расцепиться.

Для расцепления автосцепок необходимо рычаг приподнять в кронштейне и ручку рычага повернуть в горизонтальное положение. При этом цепь, соединенная с расцепным рычагом, натягивается и поворачивает валик подъемника механизма автосцепки. Валик открывает запор замкодержателя и уводит замок внутрь корпуса автосцепки. При разведении автосцепки расцепятся.
