Светофор оповестительный пешеходной сигнализации

Светофор оповестительный пешеходной сигнализации

Светофор оповестительный пешеходной сигнализации предназначен как вспомогательное устройство для светового и акустического оповещения пешеходов о приближении поезда к пешеходному переходу.

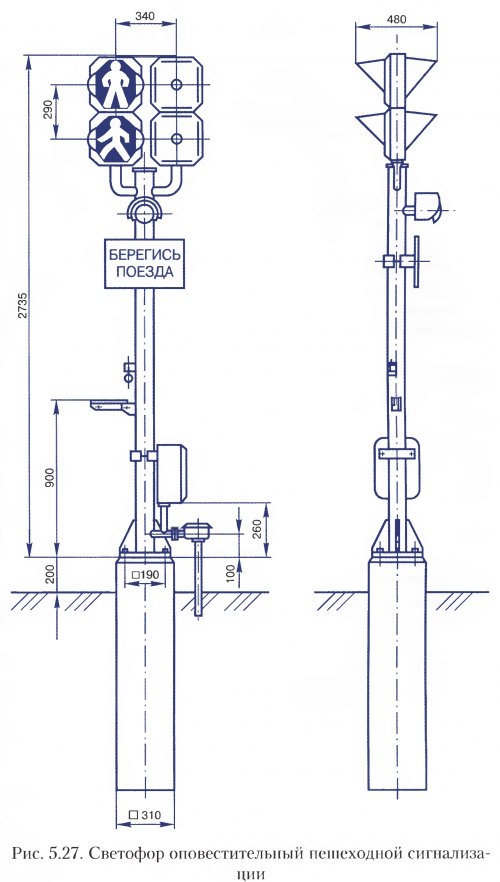

Внешний вид светофора оповестительного пешеходной сигнализации, черт. 14709-00-00, приведен па рис. 5.27.



В светофоре применены наборные головки из алюминиевого сплава от мачтовых светофоров. Подача звукового сигнала осуществляется звонком постоянного тока 24 В или 12 В в зависимости от заказа. Электропитание ламп линзовых комплектов светофора осуществляется от источника тока напряжением 11,5 В.

Светооптическая система головки светофора состоит из линзовых комплектов с комплектами линз красного и зеленого цвета и ламп ЖС 12-15+15 по техническим условиям ТУ 16-675.217-87.

Форма и размеры символов масок соответствуют типу 1, номеру светофора 2.1.1 по ГОСТ 25695-91.

Фокусировка линзовых комплектов не производится.

Головки имеют независимую регулировку в горизонтальной плоскости +-5 .
