УКОН-01

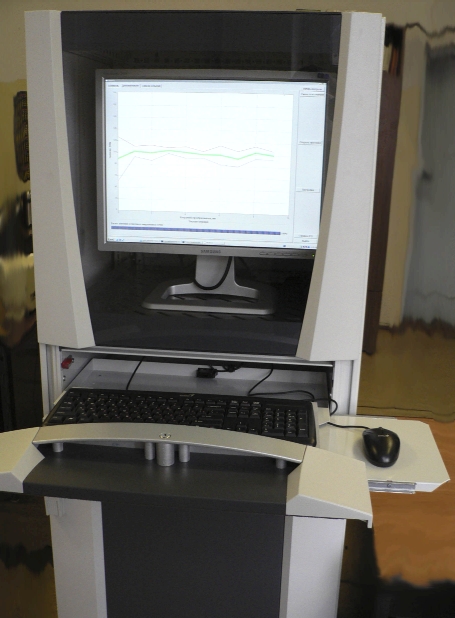

УКОН-01 - АВТОМАТИЗИРОВАННЫЙ ПРИБОР УЛЬТРАЗВУКОВОГО КОНТРОЛЯ РАСПРЕДЕЛЕНИЯ ОСТАТОЧНЫХ МЕХАНИЧЕСКИХ НАПРЯЖЕНИЙ

Предназначен для выполнения автоматизированного контроля распределения остаточных механических напряжений в ободьях цельнокатаных колес



Основные технические характеристики:

УКОН реализует акустический (ультразвуковой) метод, заключающийся в прозвучивании обода в осевом направлении поперечными ультразвуковыми волнами, поляризованными в радиальном и окружном направлении, измерении разности времени распространения волн и расчете по известному значению коэффициента акустоупругости разности радиальных и осевых напряжений УКОН реализует бесконтактное возбуждение и прием поперечных волн с помощью электромагнитоакустического преобразователя.

2.1. Частота, МГц - 2,0 0,2

2.2. Диапазон измерения временных интервалов, мкс - от 40 до 300

2.3. Предел допускаемого значения основной абсолютной погрешности измерения временных интервалов, 4 нс

2.4. Временная нестабильность измерения временных интервалов, 4 нс

2.5. Пороговая условная чувствительность, В - от 0,1 до 1

2.6. Верхний предел перемещения электромагнитоакустического преобразователя (ЭМАП), не менее, мм - 75

2.7. Предел допускаемого значения СКО результатов перемещения ЭМАП, не более, мм - 2

2.8. Потребляемая мощность – не более, ВА - 1000

3. Разработчики:

НИИ мостов (С-Петербург), НПО «Интротест» (Екатеринбург), Петербургский Государственный университет путей сообщения.

Место изготовления – С-Петербург.
