ИСБ-2

ИСБ-2 - Измеритель сопротивления балласта

ИСБ-2 предназначен для измерения:
удельного электрического сопротивления балласта железнодорожных рельсовых цепей;
среднего значения удельного электрического сопротивления балласта;
полного электрического сопротивления на частоте 7кГц.



ИСБ-2 состоит из измерительного модуля и контактных устройств для подключения его к рельсовой цепи.

ИСБ-2 обеспечивает передачу накопленных результатов измерений на персональный компьютер по последовательному интерфейсу RS-232 с помощью специального кабеля.

ИСБ-2 обеспечивает измерение на частоте 7000 Гц:
удельного электрического сопротивления балласта в диапазоне
от 0,01 до 10 Ом*км;
модуля полного электрического сопротивления от 0,2 до 13 Ом.

Результаты измерений сохраняются в памяти прибора и выводятся на экран жидкокристаллического индикатора. При этом имеется возможность:
просмотреть по запросу все накопленные результаты измерений и расчетов и передать их на персональный компьютер.

Обеспечивается автоматическая проверка прибора при его включении, индикация напряжения встроенного источника питания и защита от перенапряжения.

Технические характеристики ИСБ-2

Погрешность измерения удельного электрического сопротивления балласта не более 10%
Погрешность измерения модуля полного электрического сопротивления не более 8%
Интерфейс для подключения к ПК COM (RS-232)
Габаритные размеры измерительного модуля 145х85х25 мм
Масса измерительного модуля не более 500 г
Питание
От встроенного источника питания - 4-х алкалиновых элементов габарита АА.

Допускается питание от 4-х солевых элементов или аккумуляторов с общим напряжением от 3,5 до 6,8 В.



В комплект поставки входит вся необходимая документация, в том числе подробное руководство пользователя.

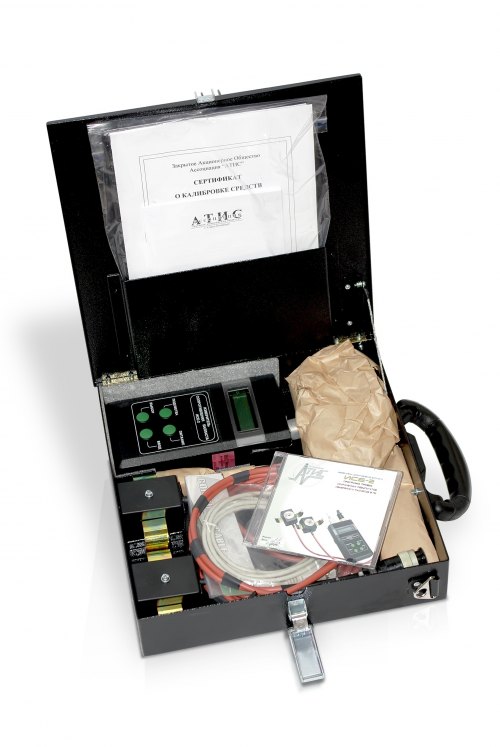

При заказе в комплекте с измерительным модулем прилагается набор измерительных кабелей, кабель и дискета с программным обеспечением для подключения к персональному компьютеру, а также сумка для транспортировки.


ИСБ-2 разработан для замены находящегося в эксплуатации устаревшего измерителя сопротивления балласта ИСБ-1 и имеет по сравнению с ним следующие преимущества:
автоматический контроль работоспособности прибора и индикация уровня зарядки встроенного источника питания при каждом его включении;
непосредственное измерение удельного электрического сопротивления балласта с прямым цифровым отображением результата измерения в Ом*км без необходимости выбора пределов измерения, а также пользования таблицы для интерпретации измерений;
сохранение результатов измерений в энергонезависимой памяти прибора и возможность последовательного просмотра на индикаторе накопленных результатов измерений;
автоматический расчет и отображение среднего значения удельного сопротивления балласта для данной рельсовой цепи по сохранённым значениям удельного сопротивления балласта в нескольких точках этой рельсовой цепи;
возможность передачи результатов измерений ИСБ-2 на персональный компьютер путем подключения его по последовательному интерфейсу;
4-х точечная схема подключения прибора к рельсовой цепи, обеспечивающая снижение зависимости погрешности измерений от качества контакта с рельсами;
более надежный электрический контакт с рельсами в процессе измерений, обеспечиваемый использованием в контактном устройстве постоянных магнитов, создающих необходимое контактное давление;
наличие подсветки индикатора прибора при недостаточном внешнем освещении;
компактность и малый вес прибора;
использование в приборе универсального программируемого микроконтроллера позволяет совершенствовать его характеристики по мере накопления опыта эксплуатации путем выпуска обновлений программного обеспечения.

Прибор сертифицирован.
