Посты секционирования

Посты секционирования предназначены для электрического соединения секций контактной сети двухпутных и однопутных участков железных дорог и защиты от токов перегрузки и короткого замыкания.

Посты секционирования выполнены в виде контейнеров. Корпус контейнера состоит из жесткого опорного каркаса, обшитого снаружи и изнутри металлическими панелями, промежуток между которыми заполнен теплоизоляционным материалом.

Подключение постов к контактной сети осуществляется через проходные изоляторы и анкерное устройство, закрепленное на крыше контейнера. Ввод в посты кабелей питания собственных нужд и управления производится через отверстие в полу.

Основные технические характеристики постов секционирования постоянного тока приведены в табл. 4.2.


Посты постоянного и переменного тока конструктивно разделены на два отсека: отсек управления и высоковольтный.

В высоковольтном отсеке постов постоянного тока расположены быстродействующие выключатели, датчики тока и датчик напряжения, заземляющий разъединитель, реле земляной защиты, силовой шинопровод. В отсеке управления расположена аппаратура управления быстродействующими выключателями и фидерными разъединителями, продольными и дополнительными разъединителями контактной сети, защиты фидеров контактной сети, телеуправления и телесигнализации, питания собственных нужд, поддержания температурного режима внутри контейнера.

В высоковольтном отсеке постов переменного тока расположены вакуумные высоковольтные выключатели, измерительные трансформаторы тока и напряжения, ограничители перенапряжений и высоковольтные предохранители, заземляющий разъединитель, силовой шинопровод. В отсеке управления расположены аппаратура управления высоковольтными выключателями и фидерными разъединителями, поддержания заданного температурного режима внутри контейнера, защиты фидеров контактной сети, телеуправления и телесигнализации, питания собственных нужд, управления продольными разъединителями контактной сети.

Посты секционирования постоянного и переменного тока обеспечивают двухступенчатую токовую защиту фидеров контактной сети, защиту по минимальному напряжению, защиту фидеров от тока короткого замыкания, земляную защиту, автоматическое повторное включение выключателей, дистанционное и телеуправление выключателями, приводами фидерных и продольных разъединителей контактной сети, телесигнализацию положения коммутационных аппаратов, телеизмерение токов и напряжений на фидерах в нормальном и аварийных режимах, высокую безопасность при проведении ремонтно-профилактических работ.

На рис, 4.3 приведена схема главных цепей двухпутного поста секционирования постоянного тока. Ввод фидеров контактной сети в пост осуществляется через проходные изоляторы, расположенные на крыше поста. К каждому проходному изолятору через роговый предохранитель (FV1-FV4) подключен ограничитель перенапряжений ОПН-3,3 01 (FV5-FV8). ОПН заземляется на внешний контур заземления с помощью заземляющего спуска, изолированного от корпуса поста. В силовую цепь каждого фидера последовательно включены выключатель ВАБ-49 (QF1-QF4) и два реле РДШ-3000 (KAW1-KAW8). Такая схема позволяет иметь две различные токовые уставки и возможность выбора одной из них по телемеханике либо вручную.

Внутри поста все фидеры подключены к сборной шине. Для телеизмерения токов в цепь каждого фидера последовательно включен датчик тока (ТА1-ТА4). Для телеизмерения напряжения к сборной шине через предохранитель (FU5) подключен датчик напряжения (TV1). Для фиксации наличия необходимого уровня напряжения на участке контактной сети к каждому фидеру через предохранитель (FU1-FU4) подключено высоковольтное реле напряжения (KV1-KV4). Уставка срабатывания реле напряжения 2 кВ. Для обеспечения земляной защиты выход внутреннего контура заземления осуществляется последовательно через реле земляной защиты (KG1, KG2). Для обеспечения безопасной работы обслуживающего персонала в высоковольтном отсеке установлен четырехполюсный заземляющий разъединитель (QSG1), ручной привод которого расположен в отсеке управления.


Также с поста осуществляется управление четырьмя фидерными, двумя продольными разъединителями, двумя дополнительными разъединителями (BЛ ПЭ и BJI СЦБ) и двумя табло «Опусти токоприемник». Пост имеет возможность как местного (из отсека управления), так и телемеханического управления. В нормальном режиме работы поста все выключатели (QF1—QF4) включены, т.е. все участки контактной сети электрически соединены между собой через сборную шину, а заземляющий разъединитель QSG1 разомкнут. При достижении током, протекающим через фидер, величины уставки РДШ, вследствие короткого замыкания или перегрузки на контактной сети, происходит автоматическое отключение фидерного выключателя поста и фидерного выключателя подстанции. После подачи напряжения на отключенный участок контактной сети со стороны тяговой подстанции, что фиксируется высоковольтным реле напряжения, через время от 0,5 до 2 с осуществляется однократное АПВ. Включение выключателей по АПВ осуществляется с опережением по времени, что позволяет исключить перегрузку цепей собственных нужд. В случае пробоя на корпус поста срабатывает реле земляной защиты (KG1, KG2) и вырабатывается команда на одновременное отключение всех четырех выключателей и четырех фидерных разъединителей. Уставка срабатывания реле земляной защиты может регулироваться в диапазоне от 100 до 200 А. Включение поста после срабатывания земляной защиты возможно только после нажатия кнопки «Деблокировка 33».

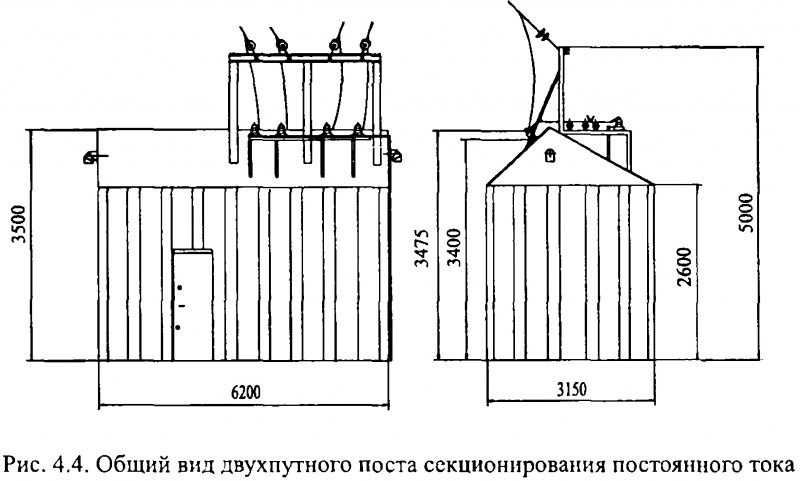

Посты поставляются в виде контейнеров полной заводской готовности со смонтированным и налаженным силовым и вспомогательным оборудованием. Габариты контейнера позволяют перевозить его железнодорожным и автомобильным транспортом (рис. 4.4).
