Мотодрезина транспортная ТД5М с двумя прицепами ТП

Мотодрезина транспортная ТД5М с двумя прицепами ТП

Код 31 8661 3104

Предназначена для перевозки рабочих, инструмента, различных материалов и механизмов к месту путевых работ.

Дрезина ТД5М (фиг. 50) представляет собой открытую шестиместную транспортную машину. Приводится в движение четырехтактным карбюраторным двигателем. Передача от двигателя к реверсивному редуктору и от редуктора к задней приводной оси - цепная. Оборудована ручным колодочным тормозом.

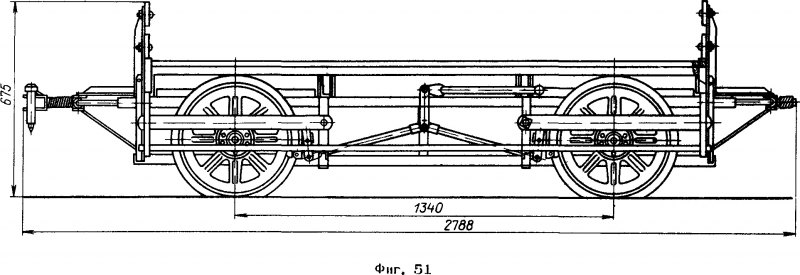

Транспортный прицеп ТП (фиг. 51) используется Для перевозки людей и грузов, имеет сплошной дощатый настил, подножки, два сцепных пружинных устройства и откидные борта с торцов. Оборудован ручным колодочным тормозом.


Техническая характеристика

Мотодрезина

Ширина колеи, мм .................................................. ........1520; 1435

Грузоподъемность, т ................................о, 5

Конструкционная скорость, км/ч ..................50

Марка двигателя .................................................. ..........МТ10

Мощность, л. с................................................. .................32

Расход топлива, л/100 км ................................90£

Расход масла, л/100 км ......................................До 0,15

Габаритные размеры, мм:

Длина .................................................. ................................2788

ширина .................................................. ............................1680; 1590

высота .................................................. ............................1е85

Масса, т .................................................. ..................................0,342; 0,332

Прицеп ТП

Количество осей ........................................2

Грузоподъемность, т:

с одним прицепом ............................................1

с двумя прицепами ............................................2

Масса, т .................................................. ..................................0,247


Изготовляется в экспортном исполнении. Серийное производство с 1972 г.

Изготовитель - Калужский завод транспортного машиностроения.
