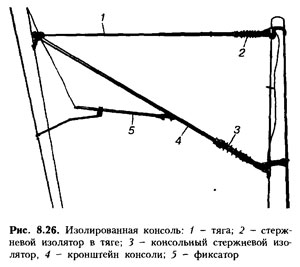

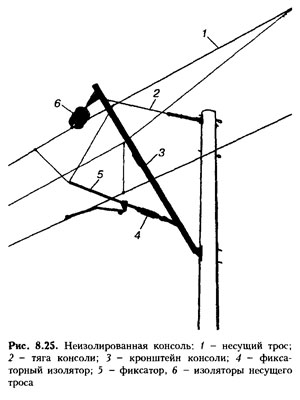

Консоль – поддерживающее устройство, закрепленное на опоре, состоящее из кронштейна и тяги. В зависимости от числа перекрываемых путей консоль может быть одно-, двух- и реже многопутной. Для исключения механической связи между контактными подвесками различных путей и повышения надежности чаще используют однопутные консоли. Применяют неизолированные, или заземленные консоли, при которых изоляторы находятся между несущим тросом и кронштейном, а также в стержне фиксатора, и изолированные консоли с изоляторами, размещенными в кронштейнах и тягах. Неизолированные консоли (рис. 8.25) по форме могут быть изогнутыми, наклонными и горизонтальными. Для опор, установленных с увеличенным габаритом, применяют консоли с подкосами. На сопряжениях анкерных участков при монтаже на одной опоре двух консолей используют специальную траверсу. Горизонтальные консоли применяют в тех случаях, когда высота опор достаточна для закрепления наклонной тяги. При изолированных консолях (рис. 8.26) возможно проводить работы на несущем тросе вблизи них без отключения напряжения. Отсутствие изоляторов на неизолированных консолях обеспечивает большую стабильность положения несущего троса при различных механических воздействиях, что благоприятно сказывается на процессе токосъема. Кронштейны и тяги консолей крепят на опорах с помощью пят, допускающих их поворот вдоль оси пути на 90° в обе стороны относительно нормального положения.
