ДЦ Нева

Основные сведения

Аппаратура диспетчерской централизации системы «Нева» пред­назначена для управления практически на любом расстоянии стрел­ками и сигналами целого диспетчерского участка. Передача сигна­лов телесигнализации (ТС) происходит циклически (непрерывно) независимо от их состояния. Сигналы телеуправления ТУ передают­ся по мере надобности, т. е. спорадически. Систему «Нева» начали внедрять с 1967 г.

Основной аппаратурой диспетчерской централизации системы «Нева» является каналообразующая и бесконтактная и стативы кодо­вых устройств.

Каналообразующая аппаратура

Назначение. Каналообразующая аппаратура предназначена для формирования, передачи, усиления и приема частотных импульсов, управляющих и известительных приказов.

Некоторые конструктивные особенности. Каналообразующая аппа­ратура включает в себя генератор центрального поста ЦГ-2, генера­торы линейного пункта ЛГ-1—ЛГ-IV, усилители ЦУ-1—ЦУ-IV, ЦУУ, ЛУУ, демодуляторы ЦДМ-1—ЦДМ-IV, ЛДМ-2, ЦДМ-4, преобразо­ватель частоты ТПЧ, блок согласования каналов БСК, фильтр ФА.

Питание аппаратуры осуществляется от источника постоянного тока напряжением: 12 и 14 В — генераторы ЛГ-1—ЛГ-IV; 12 и 24 В — демодуляторы ЦЦМ-1-ЦЦМ-1У, ЛДМ-2, ЦДМ-4; 14 или 24 В -усилители ЦУ-1 — ЦУ-IV; 14 В — преобразователи частоты ТПЧ, блоки согласования каналов БСК; 12 В — генераторы ЦГ-2, усили­тели ЛУУ, ЦУУ. Допускаемые колебания напряжения источников питания не более ±10%.

Электрическая прочность и сопротивление изоляции. Изоляция всех токоведущих частей аппаратуры по отношению к корпусу долж­на выдерживать без пробоя и явлений разрядного характера в тече1 мин напряжение 1000 В переменного тока частотой 50 Гц при мощности испытательной установки не менее 0,5 кВА.

Сопротивление изоляции между всеми соединенными между со­бой токоведущими частями и корпусом аппаратуры при температуре окружающего воздуха (25±10)°С, относительной влажности (65+15)% и испытательном напряжении 500 В постоянного тока должно быть не менее 20 МОм.

Условия эксплуатации. Каналообразующая аппаратура должна экс­плуатироваться при температуре окружающего воздуха от —20 до +40°С и относительной влажности окружающего воздуха 45—80% при температуре +25°С.

Генератор центрального поста ЦГ-2

Назначение. Генератор центрального поста ЦГ-2 (черт. 601.32.56) предназначен для формирования частот управляющего приказа.

Некоторые конструктивные особенности. Генератор ЦГ-2 (рис. 1) включается в схему с помощью 22-штырной штепсельной колодки. Электрическая принципиальная схема генератора ЦГ-2 показана на рис 2. Основные данные элементов, входящих в генератор ЦГ-2, приведены в табл. 1.

Электрические характеристики. Генератор центрального поста ЦГ-2 генерирует четыре частоты: 500, 600, 700 и 800 Гц. Все частоты не должны отличаться от номинальных значений более чем на +1% при колебании напряжения источника питания от 10 до 15 В. На­пряжение на выходе генератора ЦГ-2 на всех рабочих частотах долж­но быть от 6,5 до 8,0 В при напряжении источника питания 12 В и сопротивлении 6 Ом в цепи обратной связи мощного транзистора. Напряжение на рабочей обмотке контрольного реле не должно быть менее 2,4 В.

Измерение электрических характеристик производится при тем­пературе окружающего воздуха (25+10)°С и относительной влажности 45—80%.

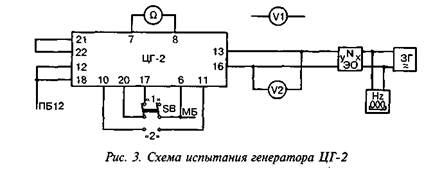

Настройка частоты генератора ЦГ-2 производится по схеме, приведенной на рис. 3, методом сравнения частот на катод­ном осциллографе по фигуре Лиссажу. На один из входов осциллог­рафа подают сигнал от испытуемого генератора, на другой — сигнал от эталонного или звукового генератора. Частоту сигнала звукового генератора измеряют частотомером. Настройку частоты начинают с более высокой из пары частот на соответствующем контуре генера­тора и производят с помощью включения витков подстроечных об­моток (согласно или встречно с витками основной обмотки).

Напряжение на выходе генератора ЦГ-2 измеряют на зажимах 13 и 16 ламповым вольтметром, при этом на зажимы 17— 20 устанав­ливают перемычку (тумблер SB в положении «1»).

Для проверки работы контрольного реле на зажим 11 подают МБ, зажимы 10 и 20 замыкают между собой (тумблер SB в положении «2»). Измерение напряжения производят на обмотке 1—2 реле и срабатывание его фиксируют по замыканию правого контакта реле (зажимы 7и 8 генератора).

Монтаж генератора производится проводом ПМВГ-0,2 мм2.

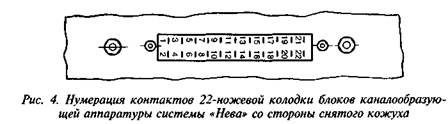

Контактная система. Монтаж генератора ЦГ-2 выведен на 22-но-жевую штепсельную колодку (черт. 710.09.90). Нумерация контактов 22-ножевой колодки, если смотреть на колодку со стороны кожуха, снятого с блока, приведена на рис. 4.

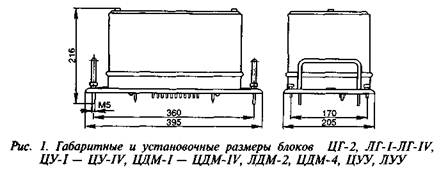

Габаритные размеры приведены на рис. 1; масса 7 кг.
