Немецкая система сигнализации Ks

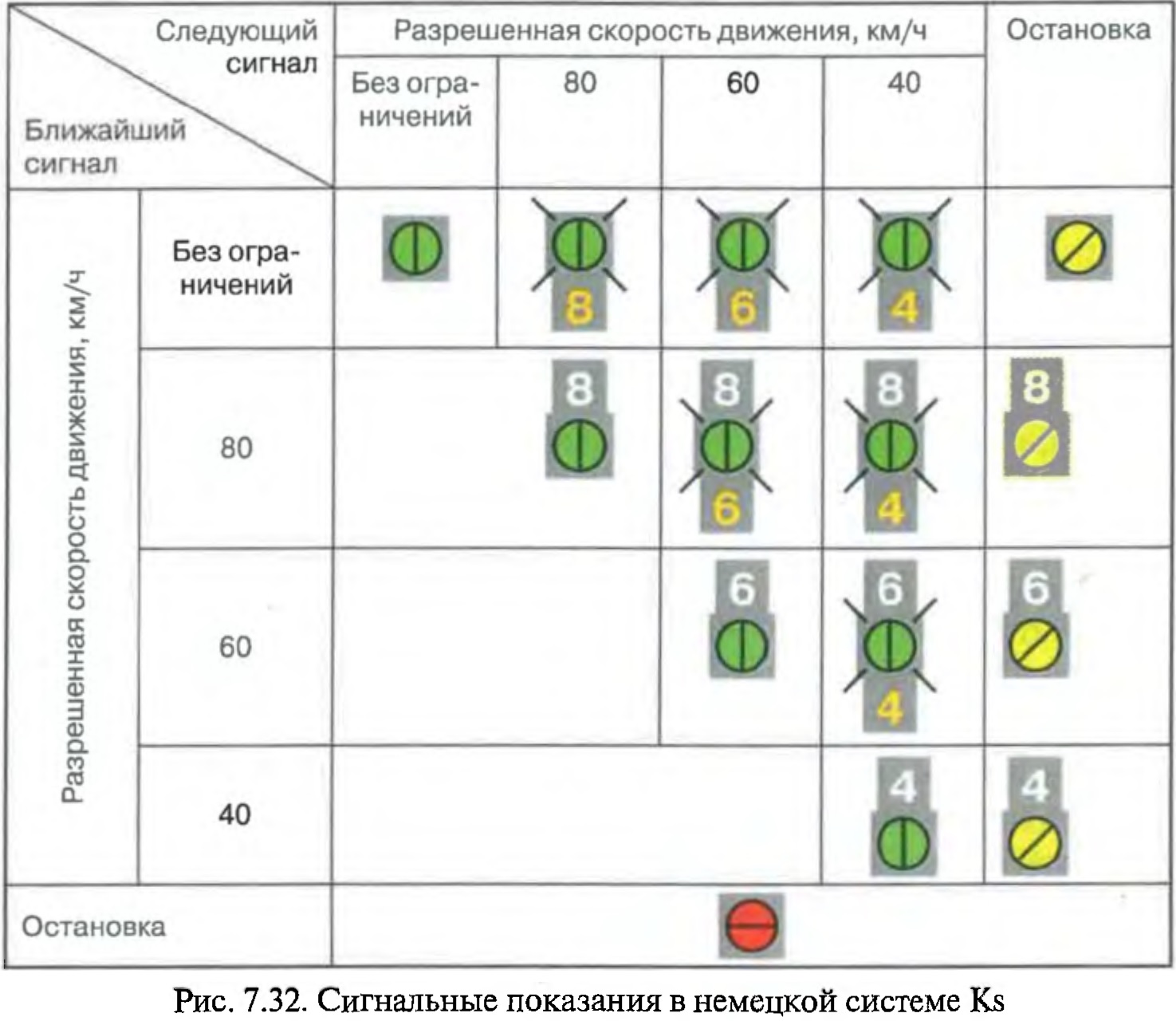

Немецкая система Ks (рис. 7.32), вводимая в эксплуатацию с начала 1990-х годов, представляет собой еще одну комбинированную систему второй степени с цифровыми указателями скорости. Основной ее идеей является разделение сигнальных показаний на две части: разрешение на движение и ограничение скорости. Это имеет смысл в случае использования одного показания при передаче машинисту сигналов о разных ограничениях скорости (об ограничении при движении по перегону, а также постоянном ограничении, временном и связанном со следованием по маршруту). Такой принцип еще не реализован в данной системе.



Разрешение на движение выдается тремя сигнальными показаниями:

• — красный огонь: «Остановка»;
• — желтый огонь: «Предупреждение» (один участок свободен, ожидается остановка у следующего сигнала);
• — зеленый огонь: «Проследование» (два или более участка свободны).

Кроме того, сигналы оборудованы двумя цифровыми указателями, один из которых предупреждает об ограничении скорости у следующего сигнала, а другой — у ближайшего. Для привлечения внимания машиниста при выдаче скоростных ограничений зеленый огонь мигает. На рис. 7.32 представлены некоторые примеры сигнальных показаний для сравнения с другими системами.
Более подробную информацию об этой системе можно найти в [DB Netz, 2006].
