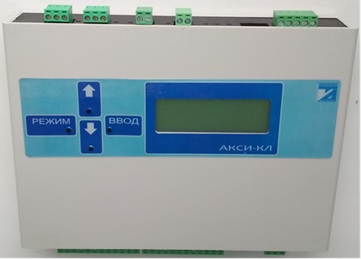

АКСИ-КЛ

АКСИ-КЛ - Автомат контроля сопротивления изоляции кабельных линий, применяется в системе СТДМ АПК-ДК



Расположение
Стативы в релейных помещениях постов ЭЦ, модулей ЭЦ, модулей АБТЦ.

Характеристики
Число контролируемых линий: 12.
Выходы для управления внешними реле: 2.
Интерфейс связи: RS485.
Число приборов на один порт концентратора: до 32.
Адресация приборов: DIP - переключатель.
Дальность линии связи с контроллером: до 1,2 км.

Назначение
Контроль жил кабеля рельсовых цепей различных систем автоблокировки с ТРЦ и централизованным размещением аппаратуры.

Особенности
АКСИ-КЛ обеспечивает постоянный контроль 12-ти линий питающих или релейных концов ТРЦ с целью фиксации короткого замыкания на землю, между жилами или обрыва линии (изъятия путевого трансформатора).
АКСИ-КЛ управляет двумя внешними реле для обеспечения индикации или ввода данных в системы ЭЦ, МПЦ при возникновении аварийных ситуаций связанных с коротким замыканием или обрывом жил кабеля.
АКСИ-КЛ может работать автономно, без связи с концентратором ЛПД АПК-ДК (СТДМ).
Одновременно производится измерение сопротивления изоляции линий питающих и релейных концов рельсовых цепей относительно земли.
Результаты измерений сопротивления изоляции и данные о зафиксированных аварийных ситуациях с указанием соответствующих линий доступны на экране устройства.
Применение АКСИ-КЛ, помимо автоматизации выполнения соответствующих работ по техническому обслуживанию ТРЦ, позволит отказаться от релейных схем контроля кабеля, при сохранении существующих средств сигнализации на аппаратах ДСП.
