Трансмиттеры полупроводниковые типов ТП-24 и ТП-24М

Трансмиттеры полупроводниковые типов ТП-24 и ТП-24М

Назначение. Полупроводниковые трансмиттеры ТП-24, ТП-24М (черт. 579.00.22) используются для импульсного питания ламп табло.

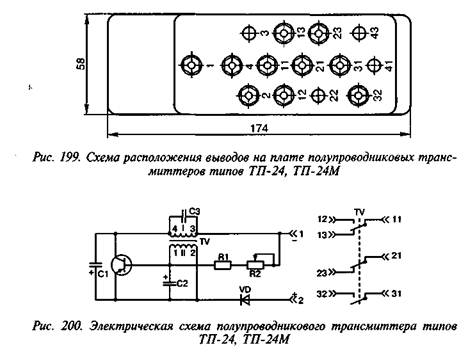

Некоторые конструктивные особенности. Трансмиттеры ТП-24 и ТП-24М имеют следующие основные детали: двухобмоточное реле — трансформатор с усиленным контактом типа КДРТ, панели с конденсаторами, резисторами и транзисторами. Все элементы схемы размещены на шасси и закрыты корпусом. Провода от контактов выведены на плату (рис. 199).

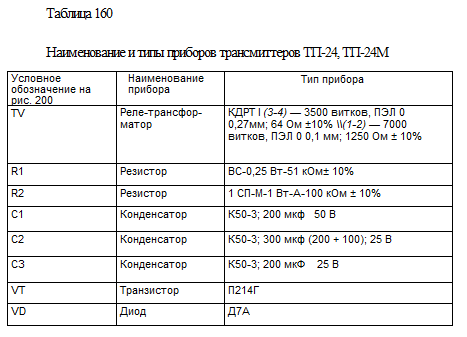

Монтаж трансмиттеров осуществляется проводами марки ПМОВ сечением 0,5 мм2 и ПМВГ сечением 0,35 мм2. Электрическая принципиальная схема трансмиттеров ТП-24, ТП-24М приведена на рис. 200. Наименование и типы приборов, входящих в трансмиттеры, даны в табл. 160. Питание трансмиттеров осуществляется от источника постоянного тока напряжением (24±2,4) В. Плюс источника питания подается на зажим 2, минус — на зажим 1


Трансмиттеры обеспечивают мигание ламп табло с частотой от 30 до 70 раз в минуту. Частота миганий регулируется переменным резистором R2.

Электрическая прочность и сопротивление изоляции. Изоляция всех токоведущих частей по отношению к металлическим частям трансмиттера должна выдерживать без пробоя и явлений разрядного характера в течение 1 мин напряжение 1000 В переменного тока частотой 50 Гц при мощности испытательной установки не менее 0,5 кВ А.

Сопротивление изоляции между всеми соединенными между собой токоведущими частями и металлическими частями трансмиттера при температуре окружающего воздуха (20±5)°С и относительной влажности (65±15)% должно быть не менее 25 МОм.

Условия эксплуатации. Трансмиттеры ТП-24, ТП-24М предназначены для работы при температуре воздуха от 0 до +40°С и относительной влажности (65+15)%.

Габаритные размеры 174x58x224 мм; масса не более 1,8 кг.
