Тема: Соединение ТЭН в водогрейном котле ГДР-го пас.вагона
Необходимо соединить ТЭНы котла.
Есть ли у кого нибудь фото или более подробная схема. Хотим восстановить плакат. Помогите пожалуйста изображением или фото соединения с помощью медных шин группы тенов в котле. Иногда после КР их заменяют кабелем, что не есть комильфо. |
|
Цитировать 0 |
|
28.10.2012, 00:19
|
#2 (ссылка) |
|
Кандидат в V.I.P.
Регистрация: 01.09.2010
Адрес: Тамбов
Сообщений: 68
Поблагодарил: 135 раз(а)
Поблагодарили 8 раз(а)
Фотоальбомы:
не добавлял
Репутация: 0
 |

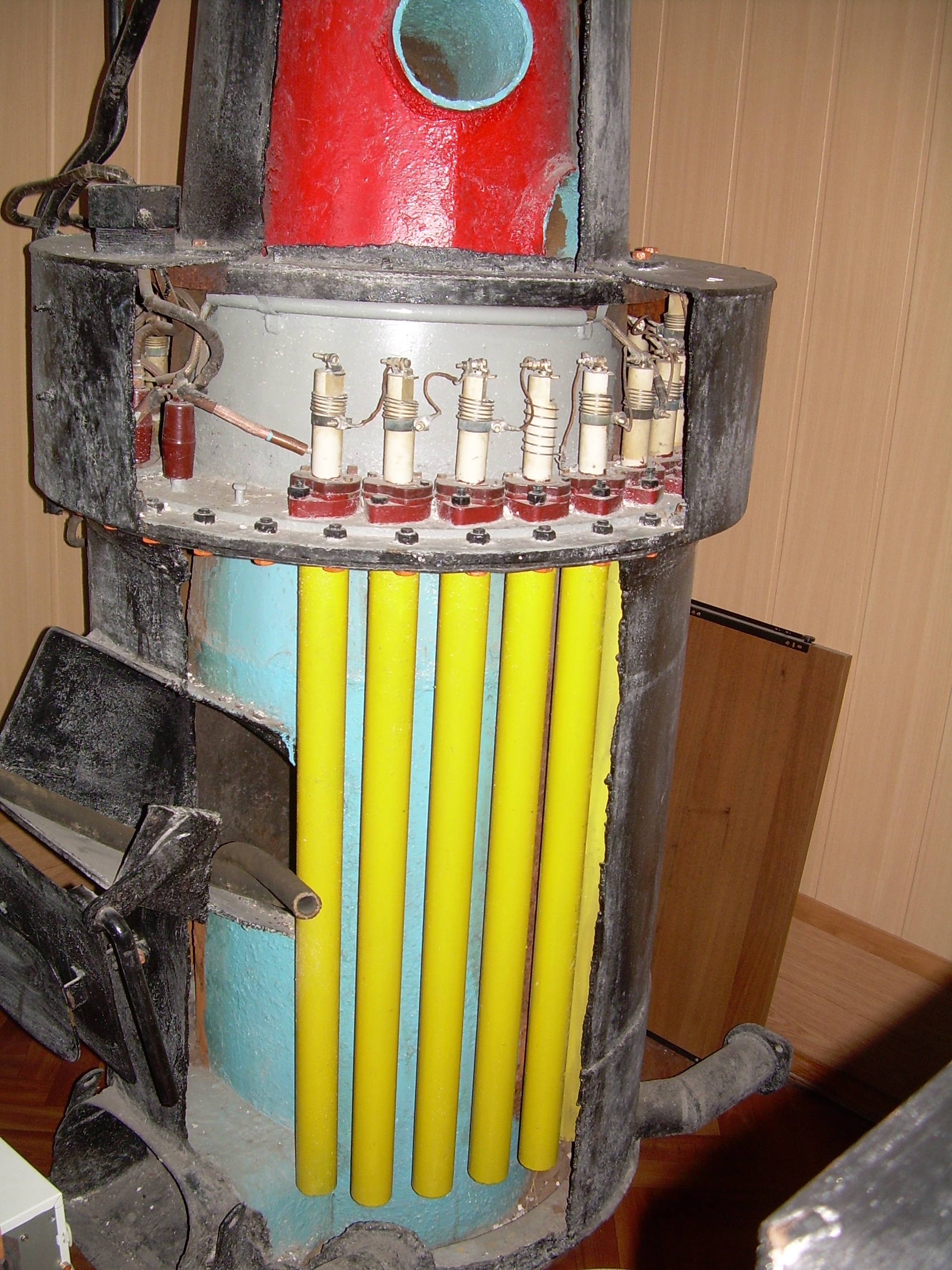

на трехмерной модели соединение показано верно. если поможет http://morepic.ru/images/dscn2350_6361.jpg. в чем делали трехмерные модели? если не очень жалко - поделитесь.
|
|
|
Цитировать 0 |
|
28.10.2012, 11:41
|
#3 (ссылка) |
|
Кандидат в V.I.P.
Автор темы
Регистрация: 27.10.2012
Адрес: Кременчуг, Украина
Сообщений: 3
Поблагодарил: 0 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы:
не добавлял
Репутация: 0
|
На новых там реально медная шинка была протянута. У нас в аудитории стояла, как елка на крестовине планшайба с соединенными тенами (как в центре рисунка).
Все делалось в SolidWorks. Да пожалуйста. Сыровато еще. Недоделано. Для учебных подойдет. |
|
|
Цитировать 0 |
|
30.10.2012, 23:45
|
#4 (ссылка) |
|
Кандидат в V.I.P.
Автор темы
Регистрация: 27.10.2012
Адрес: Кременчуг, Украина
Сообщений: 3
Поблагодарил: 0 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы:
не добавлял
Репутация: 0
|
Может вот так.
|
|
|
