Тема: Схемы вводной панели ПВ1-ЭЦК

**Толян** · 03.08.2010, 12:51

Схемы вводной панели ПВ1-ЭЦК

Общие сведения. Вводная панель ПВ1-ЭЦК предназначена для ввода, распределения, контроля и измерения переменного тока номинальным напряжением 380/220 В от двух фидеров и резервного дизель-генератора в устройствах электропитания электрической централизации (ЭЦ) крупных станций с числом стрелок до 170.

В зависимости от максимального тока, потребляемого от источников трехфазного переменного тока, панель выпускается с плавкими вставками в каждой фазе первого и второго фидеров на 63, 80,100 или 125 А. Панель обеспечивает:

подключение двух фидеров трехфазного переменного тока, а также дизель-генераторной установки (ДГА) в качестве резервной электростанции;

автоматическое переключение нагрузки с одного фидера на другой при выключении или нормируемом снижении напряжения в работающем фидере, а также переключение нагрузки на автоматически включаемую ДГА при выключении напряжения в обоих фидерах или в первом фидере;

возможность работы в одном из двух режимов - в режиме преобладания первого фидера и в режиме равноценных фидеров;

ручное переключение нагрузки с одного фидера на другой, отключение фидеров для ремонта приборов панели, а также ручной запуск ДГА; грозозащиту устройств электропитания ЭЦ;

оптическую сигнализацию о работе фидера и оптическую и акустическую сигнализацию о выключении напряжения в фидерах; оптическую сигнализацию о запуске и работе ДГА;

измерение фазных напряжений, токов и расхода электроэнергии в обоих фидерах;

контроль исправности пускателей обоих фидеров и резервирование питания нагрузки от фидера с исправным пускателем или ДГА;

контроль правильности чередования фаз обоих фидеров и исключение подключения нагрузки к фидеру с неправильным чередованием фаз при наличии напряжения переменного тока на нагрузке от другого фидера или ДГА;

подсчет количества выключений фидеров, контроль перенапряжения и одновременного выключения двух фидеров питания на время более 1,3 с;

вывод пониженных изолированных фазных напряжений двух фидеров для контроля их в аппаратуре АРМ;

оптическую и акустическую сигнализацию о перегорании предохранителей и срабатывании автоматических выключателей.

Технические характеристики

Фазные напряжения, контролируемые панелью, В:

отключения источника................................187 ± 4

минимальное включения источника.....................198 ± 4

контроля перенапряжения.............................от 250 до 257

Интервал времени, с, при котором включается

контроль одновременного выключения фидеров..........1,3—1,5

Интервал времени, мин, через который нагрузка подключается к включаемому фидеру:

при наличии напряжения от другого фидера или ДГА......1,3—1,4

при отсутствии напряжения на нагрузке .................0 (без задержки)

Номинальное фазное напряжение, подаваемое для контроля

в аппаратуру АРМ, В..................................6,3

Максимально допустимые фазные токи нагрузок, А:

панели питания......................................90

негарантированные освещение и силовая нагрузка ........32

гарантированные освещение и силовая нагрузка ..........15

маневровые посты....................................15

связь ...............................................32

Схема включения индикаторов и измерительных приборов панели ПВ1-ЭЦК

Мнемосхема панели ПВ1-ЭЦК

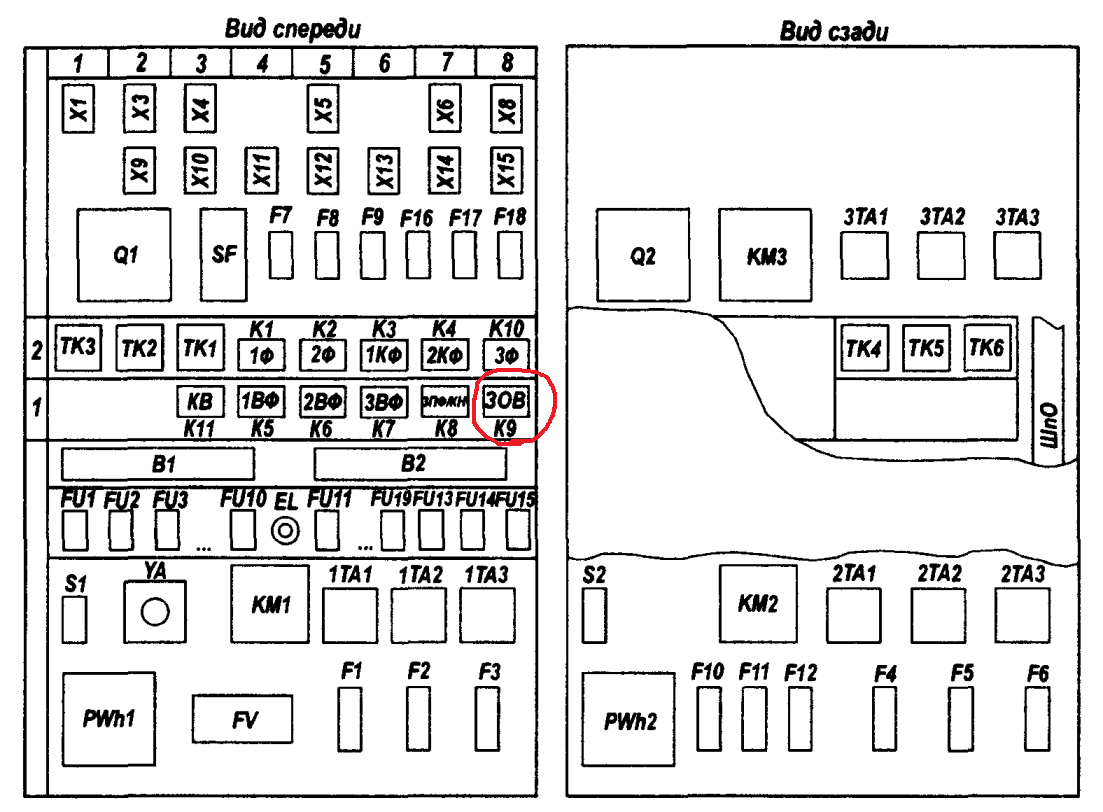

Расположение оборудования панели ПВ1-ЭЦК

**Андрей13** · 11.11.2010, 10:54

Рекомендации
по поиску и устранению неисправностей
в питающей панели ПВ1 -ЭЦК

Скачать

**yuri230382** · 11.11.2010, 17:11

Схема ПВ1-ЭЦК здесь неправильная, на Х13-1 и Х13-2 нет полюсов ПТГ и МТ, там вообще сидят контрольные жилы КЩО и КЩТ от ЩВПУ для ЕДЦУ. Правильная схема в третьем томе Сороко. Вот теперь я понял, откуда взяли эту ошибку проектировщики. Запускаем сейчас питающую установку на станции с такой стойкой, наткнулись на этот прикол. Получается, что при выключенном реле К4 в ЩВПУ коротят полюсы ПТГ и МТ

**ШНС СЦБ** · 01.05.2011, 23:34

ИЩУ принципиальные схемы панелей ПВ, ПР, ПВП, ПП25, ПСТН - ЭЦК

**Андрей13** · 02.05.2011, 00:09

Цитата:

Сообщение от ИЛЬЯШОВ АНДРЕЙ

ИЩУ принципиальные схемы панелей ПВ, ПР, ПВП, ПП25, ПСТН - ЭЦК

В справочнике:смотреть

**ШНС СЦБ** · 02.05.2011, 09:18

А типового альбома нет?

**СУНДЕТОВ** · 26.12.2013, 10:23

СУНДЕТОВ добавил 26.12.2013 в 11:23

Цитата:

Сообщение от yuri230382

Схема ПВ1-ЭЦК здесь неправильная

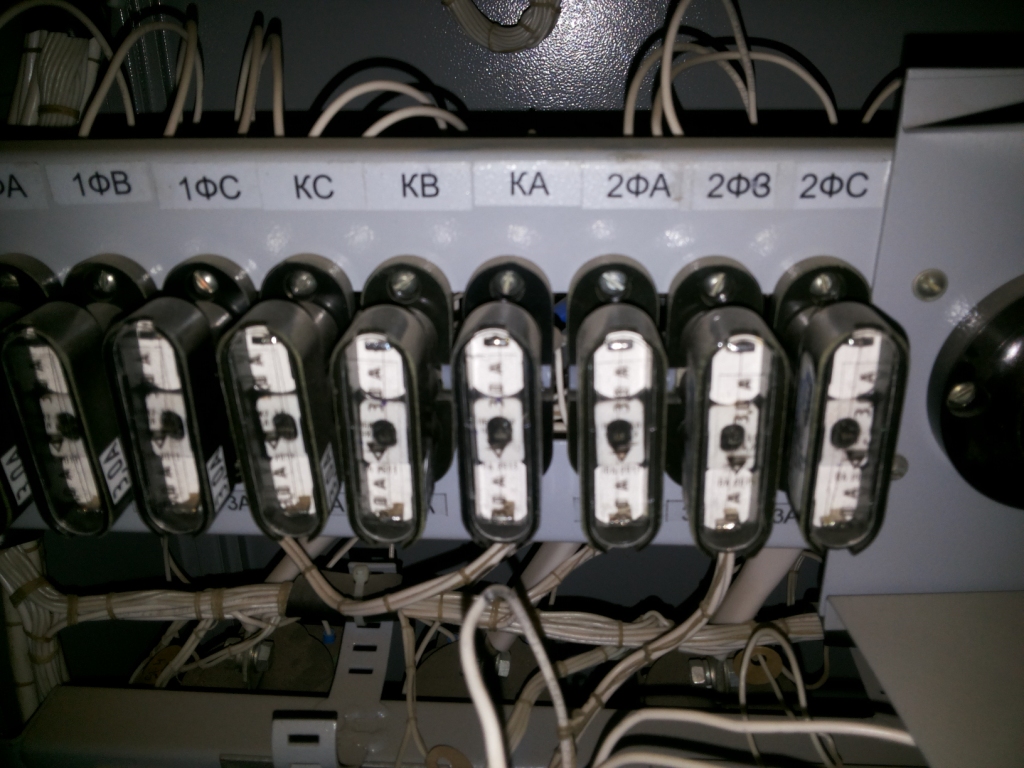

В схеме 36763-101-00Э3
FU9 2ФЗ - 2ФВ, FU13 МЛ - МА.

**СУНДЕТОВ** · 19.08.2015, 16:24

Начало схемы есть. Как мог сноски уменьшил .

**СУНДЕТОВ** · 20.08.2015, 09:04

Цитата:

Сообщение от yuri230382

Схема ПВ1-ЭЦК здесь неправильная

А реле К9, 3ОВ? 3ОФ!

**СУНДЕТОВ** · 16.11.2019, 07:51

Согласно примечания и включения проанализируйте.
Должно быть К6?
