Коллеги подскажите!

При электрификации переоборудовали РЦ под 25ГЦ. Установили стойку
ПП25-ЭЦК.1 выпуска 2005г.
Так вот проблема в том что на выходе преобразователей напруга 265В,
на входе 230В, токи в норме по 0,6А на луч. Вообщем наруга на всех клемах завышена на 30В, вне зависимости под нагрузкой или в холостую.
Может кто сталкивался с таким явлением или знает возможные причины.
Знаю одну причину при которой может быть завышена напруга на выходе,
это завышеная частота на входе, но это мало вероятно, да и нечем проверить.

Александр

Видать, вторичка ПЧ полностью влуплена. Она секционирована, на каждом путевом ПЧ скиньте немного, а то и ФУ выгорят до кучи. Также проверьте напругу на ПЧ питания местных элементов ДСШ, при ДСШ-13А она должна быть 110В, при ДСШ-15 и ДСШ-16 не помню сколько.

art29

Дело в том что, минимальную напругу я могу дать 240В, с тех клем на
которых по тех.характеристикам должно быть 200В. На местных элементах 130В, а на ФУ 105В. Я подозреваю что преобразователи с "душком".

Александр

Да уж, справочник утверждает, что максимальное напряжение 240В. Видать, план перевыполняет.

Вариант, правда незаконный: на клемме 200В бокорезами расключить обмоточные провода, и включить десятивольтовые выводы на вычитание.

art29

Да, это точно. Но всё же, не хочется перерегулировать все РЦ по станции. Один ПЧ переключил на 240В, но на ФУ так и остаётся 105В, а должно 85 +-10В.

Пришлось перерегулировать РЦ на БПК, напруга на реле упала примерно на 3В.

Александр

А если попробовать вычитание включить не в конце обмотки, а в начале. II1-II2 какая напруга? хорошо бы увидеть напряжение по каждой секции, может, что придумаем всем миром?

art29

Сейчас по по памяти на II1-II2 -130В, II3-II4-105В, II1-II4-240В, но всё же я лучше завтра перемеряю на всех выводах тогда точно подскажу.

Александр

Вариант "ремонта" ПЧ: на II4 разрываем обмотку, провод II4 со стороны начала обмоток перепаиваем на II7.
Получим: 130 - 5 - 85(105-20) - 95(105-10) - 100(105-5) - 100.
...........II1...II2..II3................II4...... ........II5..............II6.....II7
Итого: II3-II4 будем иметь 105-20=85В.
Подсчёт ориентировочный, остальные обмотки по данным справочника.

Правда, существует вероятность, что придётся и ёмкости подбирать, тк сейчас они включены на 260В, а будут на 240

glebas

Все советы хороши, но это до первого ревизора, т. к. нарушают типовые решения. По моим сведениям это проблема почти на всех станциях Луганского участка электрификации - больше похоже на заводской брак

__________________
Не возможно знать все, но стремиться просто необходимо...

Александр

Внутрь преобразователя ни один ревизор заглядывать не будет, если только по "наводке", да и то за внутренности блоков механик ответственности не несёт, раз завод напутал с обмотками, мог напутать и с выводами обмоток. Также виноват РТУ, где проверка параметров перед установкой? Параметры уползли на 20%, где рекламация на завод?

glebas

Электрификация - один большой дурдом с не реальными сроками - в РТУ их маловероятно проверяли - скорей всего пошли в ЭЦ прямо с кладовой. А шило в мешке не утаишь

__________________
Не возможно знать все, но стремиться просто необходимо...

art29

Сегодня в "свободное от дижения поездов время" немного поэксперементировал. Начну по порядку:

Сначала измерил напряжение на всех выходах вторички
Вот что получилось :
II1-II2-130B
II2-II3-0B
II2-II4-110B
II2-II5-120B
II2-II6-128B
II2-II7-134B
II3-II4-103B
II3-II5-115B
II3-II6-120B
II3-II7-128B
II4-II5-2B
II4-II6-11B
II4-II7-20B
II5-II6-0B
II5-II7-3B


Далее из стойки питания изьял незадействованый ПЧ, думал измерить в
нейтральной среде(без магнитного поля), но напряжение прежнее 261В.
Далее измерял без кондёров напруга на II1-II7-7,5В.
Потом измерил ток в цепи кондёр-вторичка вышло 4,85А.
Сопротивление вторички II1-II7-1,1Ом.

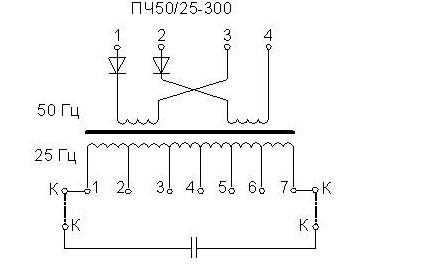

Потом пришла идея подключить кондёры не на вывода II1-II7, а на II1-II5,
напряжение упало с 261 до 250В, думал ещё померить на II1-II4, но не успел- конец рабочего дня.

Хотелось бы сравнить сопротивление обмоток и ток в цепи кондёр-вторичка, может кто измерял?
Кстати диод в ПЧ только один, наверное с экономили.

art29 добавил 22.05.2010 в 08:56
Всё поздно опомнились, поезд ту-ту. Ну, вобщем как всегда.

yuri230382

Не стал создавать новую тему, спрошу здесь: запускаем станцию с РЦ на ДСШ, установлена панель ПП-25.1-ЭЦК СЗПК. Проблема в следующем: включили РЦ на макет, подаем питание на панель, все напряжения выдаются. Но реле ЛА обесточены. При этом в РЦ напряжение не проходит. Пытаемся подпитать реле ЛА, чтобы пошло напряжение в РЦ, начинают реле ЛА в режиме пульс-пары дрыгаться. И напряжения со стойки перестают выдаваться. В чем может быть причина?

СУНДЕТОВ

Возможно КЗ или ток нагрузки большой. Это можеть
быт на местные элементы напряжение 110 или 220?
Надо 110в подать.Проверь высокоомное R при срабатывнии ЛА,
можеть в обрыве.

Александр

Вряд ли. Тогда бы при подпитке ЛА напряжение со стойки бы не исчезало.
Надо искать кз, или если есть перегрузка, по очереди отключать нагрузку.
Точнее, лучше отключить нагрузку, ЛА должно встать, потом по очереди подключать, пока не упадёт.
Если ЛА не срабатывает при полностью отключенной от панели нагрузке, ищите неисправность в панели

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.
