Охладитель напитков

А. Бутов, с. Курба Ярославской области

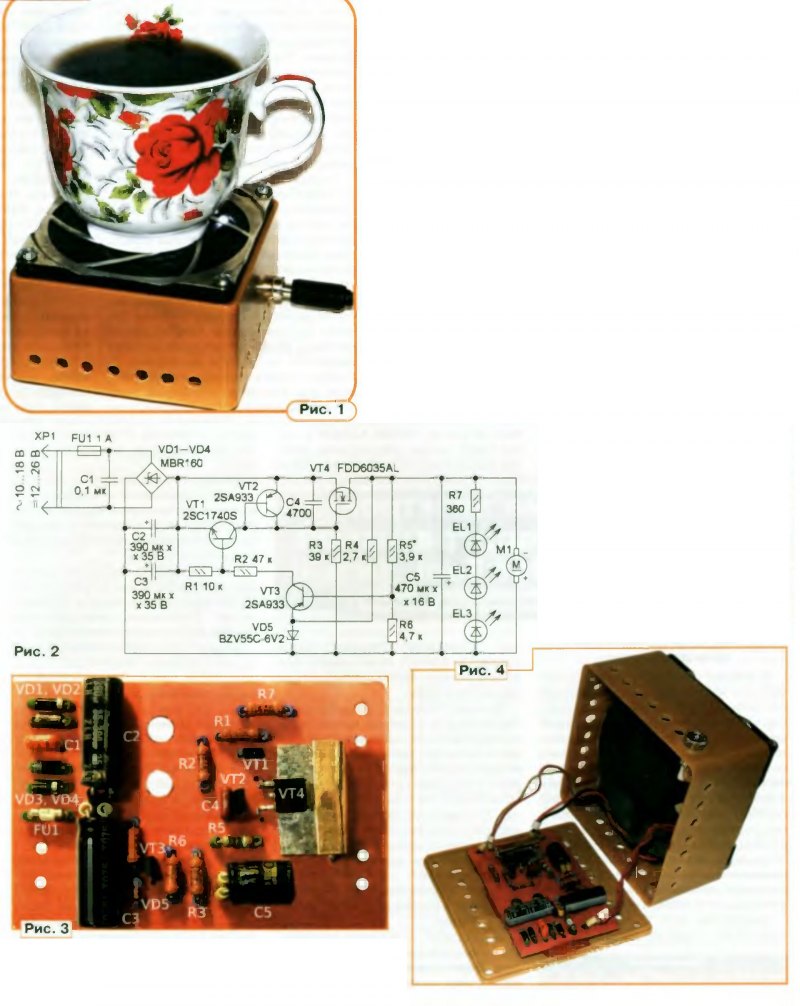

Не всем приводятся по вкусу горячие напитки, некоторые любя г похолоднее Чтобы после приготовления кофе, чая или другого напитка, требующего кипячения или варки, не ждать долго, пока напиток остынет сам, можно собрать не< ложное устройство, которое ускорит этот процесс i рис. 1) Охлаждение происходит за счет нагнетания воздуха вст роенным в его корпус вентилятооом Чашку с охлаждаемым напитком ставят на металлическую под ставку которой оснащен охладитель, и тогда воздух будет обдувал дно и боковые стенки чашки. Можно наоборот накрыть чашку или стакан этим устройством. тогда нагнетаемый воздух будет охлаждать верхние слои жидкости и частично боковые стенки сосуда. Кроме охлаждения напитков, это устройство можно использовать для охлаждения других небольших предметов, которые сильно разогреваются в процессе оабогы например, внешних жестких дисков, источников питания, усилителей осветительного оборудования.

Схема устройства показана на рис. 2. Благодаря наличию мостового выпрямителя на диодах. Штоки VD1—VD4 для питания подойдет любой источник постоянного тока напряжением 12.. 26 В или переменного напряжением 10. 18 В с выходным током до 0.5 А. Полярность подключения напряжения питания не имеет значения. Плавкая вставка FU1 защищает устройство от перегрузки, конденсаторы С2 и СЗ сглаживают I пульсации выпрямленного напряжения На транзисторах VT1—VT4 собран компенсационный стабилизатор напряжения На затвор полевого транзистора VЛ4 через резистор R3 поступает открывающее напряжение, и выходное напряжение стабилизатора увеличивается.

Когда оно достигнет номинального значения открывается транзистор VT3 а вслед за ним и VT1, поэтому напряжение затвор—исток транзистора VI4 уменьшается, он закрывается и выходное напряжение прекращает рост т. е. стабилизируется Транзистор VT2 включен как микро-мощный стабилитрон и защищает затвор полевого транзистора рт пробоя высоким напряжением, конденсатор С4 повышает устойчивость работы стабилизатора устраняя возможное самовозбуждение. Благодаря применению в качестве регулирующего элемента полевого о транзистора минимальное падение напряжения на нем не превышает 45 мВ при токе нагрузки С 5 А. Для сравнения в случае применения биполярного транзистора это напряжение было бы не менее 0,5 В. а при использовании интегрального стабилизатора КР1 $2ЕН8 или аналогичного импортного — не менее 1,5 В. Минимальное входное постоянное напряжение, при котором стабилизатор работает нормально, — 12 8 В. Светодиоды HL1—HL3 выполняют три функции. Первая — декоративная, подсвеченный напиток в стеклянной ёмкости выглядит эффективно. Вторая — светящаяся конструкция заставляет лишний раз на себя обратить внимание, что уменьшает вероятность случайных толчков и опрокидываний. Третья — индикация наличия напряжения питания Большинство деталей смонтированы на плате размерами 47x73 мм (рис. 3), применен проводной монтаж В качестве корпуса использована пластмассовая распределительная коробка размерами 45x85x85 мм для наружной электропроводки Плата закреплена на её крышке (рис 4 Вентилятор закрыт защитной металлической решеткой, которую крепят к корпусу винтами М4 через дополнительную пластмассовую накладку. Этими же четырьмя винтами закреплен на корпусе вентилятор. В боковых стенках и крышке корпуса просверлены отверстия диаметром 5 мм для забора воздуха и на одной из сторон в отверстие установлено гнездо для подключения источника писания К крышке приклеены резиновые ножки высотой несколько миллиметров.

Резисторы — любого типа общего применения например, МЯТ, С2 23 Оксидные конденсаторы — импортные диаметром корпуса не более 9 мм, остальные — малогабаритные пленочные серии К73 Полевой транзистор CDD6035AL взят с системной платы компьютера, у него максимально допустимое напряжение исток—сток — 30 В. Транзистор припаян на латунный теплоотвод размерами 0 8x20x20 мм рассчитанный на то, что он будет обдуваться воздухом который всасывает вентилятор. Этот транзистор можно заменить транзисторами NDP603AI NDB603AL STB3020L, STP3020L, STD65NF0b, STP65NF06, APM3055L, CFB603AL CEB603AL, HUF76I37P3. Взамен транзистора 2SA933 подойдут SS9015, ВС558, КТЗ'ОУ КТ6112, а вместо транзистода 2SC1740S — транзисторы SS9013, SS90I4 ВС547, КТЗЮ2 КТ645, КТ6111 Следует учесть, что у транзисторов может быть разная цоколёвка.

Стабилитрон BZV55C 6V2 можно заменить любым маломощным с напряжением стабилизации 5..,7 В, подойдут TZMC-6V2 1N4735A или отечественные КС 162А 2С162А, 2С111 А. Диоды MBR160 можно заменить диодами MRR150, MBRS360T3 MBRD360, MBR360, SB 150 ЬВ160 При отсутствии диодов Штоки можно применить обычные кремниевые, например, 1 N4002, КД243А в случае такой замены минимальное рабочее напряжение питания увеличится на 1 В. Светодиоды применены белые сверхъяркие для поверхностного монтажа они взяты из узла подсветки ЖК дисплея мобильного телефона Они приклеены к спицам вентилятора прозрачным водостойким клеем В случае применения светодиодов от узла подсветки телефонной клавиатуры ток через них следует уменьшить до 5 мА установив R7 сопротивлением 510 Ом.

При комнатной температуре 26 С 150I воды в фарфоровой чашке с помощью устройства охладились с 95 до 50 С за 14 миг Такая же контрольная чашка, стоящая на столе без принудительного охлаждения, остыла за 32 мин В качестве вентилятора можно применить компьютерный вентилятор диаметром 80 мм с частотой вращения 2800 5500 мин ' Такие вентиляторы потребляют ток 0 25.0,45 А. Учтите, что при частоте вращения более 4000 мин вентилятор может быть весьма шумным

Налаживание устройства заключается в установке резистором R5 на выходе стабилизатора напряжения 12 В чем меньше сопротивление этого резистора, тем меньше напряжение После окончания сборки и проверки работоспособности монтажную плату с двух сторон покрывают несколькими слоями лага ХВ 784 Он защитит эле менты устройства от жидкости в случае опрокидывания охлаждаемой емкости.
