Выравниватели типа ВОЦН

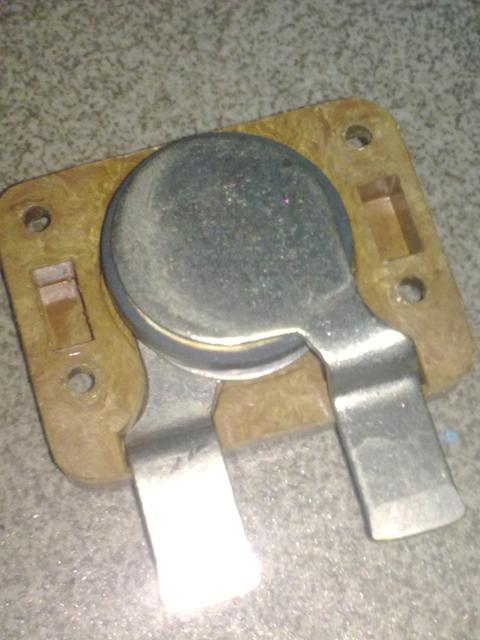

Оксидиоцинковые выравниватели типа ВОЦН. В отличие от разрядника выравниватель не имеет искрового промежутка. Его основным элементом является вентильный диск, сопротивление которого резко изменяется в зависимости от приложенного напряжения: уменьшается с увеличением напряжения и возрастает при его снижении.
Выравниватели, как и разрядники, могут пропускать импульсы тока в обоих направлениях. Время их срабатывания (пробоя) измеряется микросекундами, т. е. они срабатывают в 1000 раз быстрее разрядников. Это время соизмеримо со временем срабатывания полупроводникового прибора. Поэтому выравниватели применяют, главным
образом, в качестве дополнительного каскада защиты полупроводникового прибора от поперечных перенапряжений "провод - провод". Эти средства защиты включают, как правило, параллельно полупроводниковому прибору. Иногда их используют в качестве разрядников и включают между проводом и землей.
Выравниватели являются защитными приборами многократного действия. Они имеют высокую механическую прочность, обеспечивающую стабильность электрических параметров при вибрациях, вызываемых движением поездов. Выравниватели просты по конструкции и не требуют особого обслуживания.



Выравниватели типа ВОЦ (В - выравниватель, ОЦ - оксидноцинковый, Ш – штепсельного Н- ножевого типа) маркируют с указанием номинального напряжения защищаемой цепи (110, 220 и 380 В) и классификационного напряжения варистора, используемого в данном выравнивателе (например, ВОЦН-220,/560, где 220 - номинальное напряжение, В, выравнивателя, а 560 - классификационное напряжение, В, находящегося в нем варистора).
На сети железных дорог используют оксидноцинковые и керамические выравниватели.
Оксидноцинковый выравниватель типа ВОЦН-110 состоит из вентильного диска, устанавливаемого на стандартной двухштырной колодке СЦБ. В качестве диска используют оксидноцинковые варисторы типа СН2-2Б с классификационным напряжением от 330 до 470 В
В оксидноцинковом выравнивателе типа ВОЦН-220 (для электрических цепей напряжением 220 В) в качестве вентильного диска использованы варисторы типа СН2-2Б с более высокими классификационными напряжениями от 510 до 620 В
Оксидноцинковый выравниватель типа ВОЦН-380 (для электрических цепей напряжением 380 В) является наиболее высокоомным и мощным защитным прибором, в котором используют варисторы типа СН2-2Б с классификационными напряжения от 680 до 1000 В.
Необходимо заметить, что при сквозном прожоге через варистор будет протекать ток под действием рабочего напряжения защищаемой цепи, который может вызвать его разогрев до температуры 200О С и возгорание монтажа защищаемого полупроводникового прибора. Поэтому для исключения таких случаев выравниватели типа ВОЦН следует устанавливать на специальной панели или в закрытых блоках таким образом, чтобы их пластмассовый корпус не касался близлежащих монтажных проводов и других воспламеняющихся материалов, а выпадение горящих частей пластмассового корпуса выравнивателя не могло бы вызвать возгорания расположенных монтажных проводов.
