Общие принципы кодирования рельсовых цепей в системах интервального регулирования движения поездов и электрической централизации

Сигнальное показание каждого проходного светофора автоблокировки, входного и выходного светофоров электрической централизации выбирается в зависимости от сигнального показания расположенного впереди светофора. Увязка показаний светофоров, а также передача информации о показаниях светофоров в кабину машиниста локомотива производятся кодовыми комбинациями при помощи рельсовых цепей.



В состав схем каждой сигнальной установки автоблокировки входят схема приема и расшифровки кодовых комбинаций, поступающих из рельсовой цепи ограждаемого блок-участка, схема выбора сигнального показания светофора, схема выбора и передачи кодовой комбинации в рельсовую цепь предыдущего блок-участка. В состав схем электрической централизации входят (для каждого направления) схема приема и расшифровки кодовых комбинаций, поступающих из рельсовой цени первого участка удаления, схемы выбора сигнальных показаний выходных и входных светофоров, схемы кодирования станционных рельсовых цепей, схема выбора и передачи кодовой комбинации в рельсовую цепь первого участка приближения.

Посылка кодовых комбинации в рельсовую цепь всегда производится навстречу движению поезда. Кодирование может осуществляться как на частоте сигнального тока рельсовой цепи, так и на частоте наложения (частота кодового тока отличается от частоты сигнального тока). По способу организации различают непрерывное кодирование (независимо от наличия поезда на участке), кодирование при вступлении поезда на участок и предварительное кодирование при вступлении поезда на предыдущий участок.

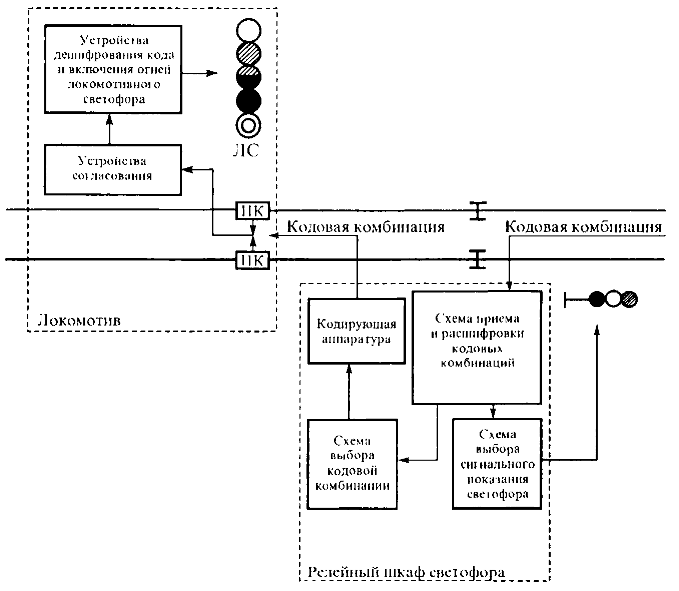

Структурная схема организации кодирования рельсовых цепей числовыми кодами при кодовой автоблокировке и AЛC показана на рис. 1.1. Взаимодействие путевых и локомотивных устройств AЛC происходит следующим образом [2]—[4].

Аппаратура сигнальной установки, расположенная в релейном шкафу светофора, осуществляет прием и расшифровку кодовой комбинации, поступающей из рельсовой цепи ограждаемого блок-участка, а также выбор сигнального показания светофора и кодовой комбинации для посылки в рельсовую цепь предыдущего блок-участка.


Аппаратура, обеспечивающая формирование числового кода и выдачу его в рельсовую цепь, называется кодирующей. Все состав входят кодовые путевые трансмиттеры (КПТ) и трансмиттерные реле.

Кодовые путевые трансмиттеры служат для образования кодовых комбинаций, а так как контакты трансмиттеров не рассчитаны на коммутацию токов большой мощности, их не включают непосредственно в рельсовую цепь. Для передачи кодовых комбинаций в рельсовую цепь используется трансмиттерное реле, подключенное к контактам трансмиттера и повторяющее работу одного из контактов КПТ. Трансмиттерное реле своим контактом коммутирует цепь обмотки кодирующего трансформатора, в результате чего в рельсовую цепь поступают импульсы переменного тока, образующие соответствующую кодовую комбинацию.

Эти импульсы воспринимаются приемными устройствами локомотива — приемными катушками (ПК). Устройства согласования (фильтр, усилитель, импульсное реле) выделяют полезные сигналы, преобразуют их в импульсы постоянного тока и подают на вход схемы дешифровки кода и выбора сигнального показания локомотивного светофора (ЛС). В результате на ЛС включается огонь, информирующий машиниста о показании расположенною впереди путевого светофора, а следовательно, о допустимой скорости движения.

Взаимозависимость кодовых комбинаций и сигнальных показаний проходных светофоров автоблокировки показана на рис. 1.2, а. [3], [4]. От светофора с красным огнем в рельсовую цепь выдается код КЖ, от светофора с желтым — код Ж, от светофора с зеленым, зеленым мигающим или желтым мигающим — код 3. В случае перегорания лампы красного огня прекращается выдача кода КЖ в рельсовую цепь, что приводит к переносу красного огня на предыдущий светофор. При перегорании лампы желтого огня смены кодового сигнала не происходит. При перегорании лампы желтого или зеленого огня, работающей в мигающем режиме, происходит смена кода 3 на код Ж. При перегорании лампы зеленого огня в АБ переменного тока смены кодового сигнала не происходит, а в А Б постоянного тока вместо кода 3 в рельсовую цепь выдается код Ж.

Взаимозависимость кодовых комбинаций и сигнальных показаний предвходного светофора автоблокировки и входного светофора электрической централизации показана на рис. 1.2. б [3], [4]. Если входной светофор закрыт (маршрут приема не установлен) или па нем горит пригласительный сигнал, то в рельсовую цепь выдается код КЖ, а на предвходном светофоре горит желтый огонь. Если входной светофор открыт для приема на главный путь, то в рельсовую цепь посылается код Ж или 3 (в зависимости от сигнального показания), а на предвходном светофоре торит зеленый огонь. Если входной светофор открыт для приема на боковой путь, то в рельсовую цепь посылается код Ж, и на предвходном светофоре горит желтый мигающий огонь, а при движении по стрелочным переводам с крестовинами марки 1/18 — зеленый мигающий.


Взаимозависимость кодовых комбинаций и сигнальных показаний входных и выходных светофоров электрической централизации, а также первого по удалению проходного светофора автоблокировки показана на рис. 1.2, в [3], [4]. Кодирование рельсовых цепей на станции осуществляется в соответствии с положениями, изложенными в п. 3.1.

Показание входного светофора при приеме на кодируемый путь зависит от установленного маршрута (на главный или боковой путь, основной или вариантный маршрут, по стрелке с обычной или пологой крестовиной) и показания выходного светофора. При приеме на некодируемый боковой путь показание входного светофора (два желтых огня) не зависит от показания выходного светофора. При установленном маршруте отправления показание выходного светофора зависит от показания первого по удалению проходного светофора 9. Если на выходном светофоре горит зеленый огонь, то в рельсовую цепь приемо-отправочного пути подается код 3, если желтый или два желтых огня — код Ж. При неустановленном маршруте отправления на выходном светофоре горит красный огонь, а в рельсовую цепь приемо-отправочного пути подается код КЖ.

Взаимозависимость кодовых комбинаций и сигнальных показаний входных и выходных светофоров электрической централизации и предупредительного светофора ПН полуавтоматической блокировки показана на рис. 1.2, г [10], [11]. На участках с ПАБ выходные светофоры имеют дна сигнальных показания — запрещающее (красный) и разрешающее (зеленый). Приемо-отправочные пути кодируются независимо от того, установлен маршрут или нет (выбор кодируемых путей осуществляется в соответствии с положениями, изложенными в п. 3.1). Рельсовые цепи в горловине станции кодируются только при установке маршрута приема па главный путь. Предупредительные светофоры имеют три сигнальных показания — зеленый (если входной светофор открыт для приема на главный путь), желтый мигающий (если входной светофор открыт для приема на боковой путь) и желтый (если входной светофор закрыт пли открыт пригласительным сигналом).

Так как числовых кодовых комбинаций только три — 3, Ж и КЖ, а показаний проходных и станционных светофоров значительно больше, то, как видно на рис. 1.2, принято, что от светофора, показание которого разрешает поезду следовать с установленной скоростью, в рельсовую цепь выдается код 3, от светофора, показание которого требует снижения скорости, — код Ж, от светофора, запрещающего движение или разрешающего его, но с пониженной скоростью и готовностью остановиться — код КЖ.

Взаимозависимость показаний локомотивного, путевых светофоров и кодовых комбинаций показана в табл. 1.
