Шкаф КЗП,УВК,ДК, 2 на АРС и ШС(управление замедлителями)

Просто инженер АиТ,

В прошлой неделе двое и сегодня еще трое приехали с ГТСС.
Хотели вчера,но не дали время сегодня наверное включим пока программный режим ГАЦ, потом АРС.

"это часом не КГМ разработки 80-х?" - А вы видели КГМ разработки 80-х?
В КГМ-80-х все помещалось в 4 шкафах КТС-ЛИУС (площадь занимал меньше, чем монтаж модулей на фотографии) и выглядело это очень даже симпатично. Надо будет поискать фотографии, правда они чёрно-белые. И то, что было в этих шкафах умело:
- обмениваться с АСУ СС;
- определять ходовые качества отцепа;
- управлять стрелками;
- определять заполнение путей;
- определять скорость отцепа, рассчитывать выходные скорости;
- управлять замедлителями всех трех тормозных позиций;
- обмениваться информацией с АРМами ДСПГ, маневрового диспетчера (Robotron1715);
- отдавать информацию о роспуске в АРМ (Правец16);
- выводить информацию о состоянии горки на цветной телевизор;
- выводить информацию о скоростях на телевизоры установленные на вышках третьей тормозной позиции.
Может что-то забыл. То есть не надо думать, что в 80тые КГМ был каким-то монстром. А процессор был Intel8080 с тактовой частотой 2МГц.

Просто инженер АиТ добавил 05.12.2013 в 18:15
Удивите меня! Скажите, что нового умеет делать ГАЦ-АРС-ГТСС по сравнению с КГМом 80-х?

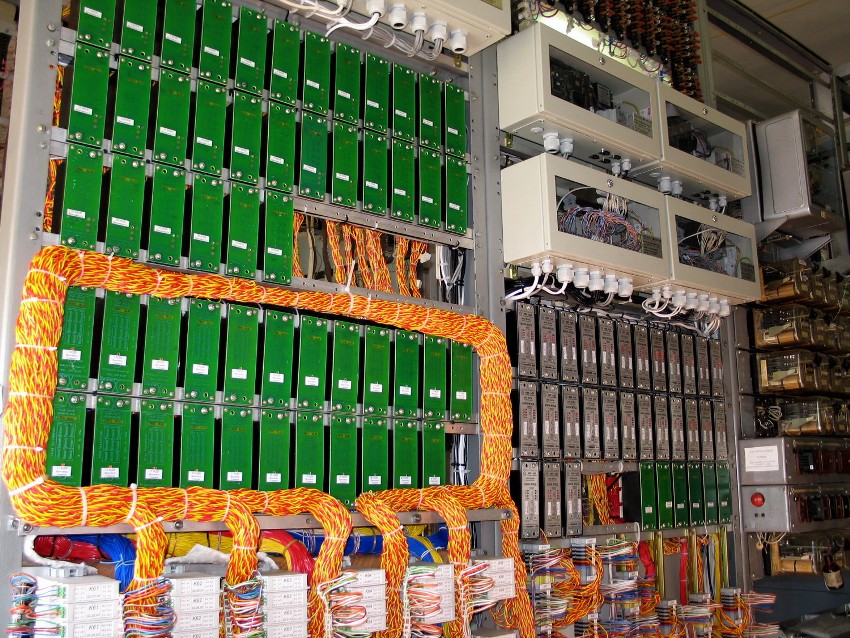

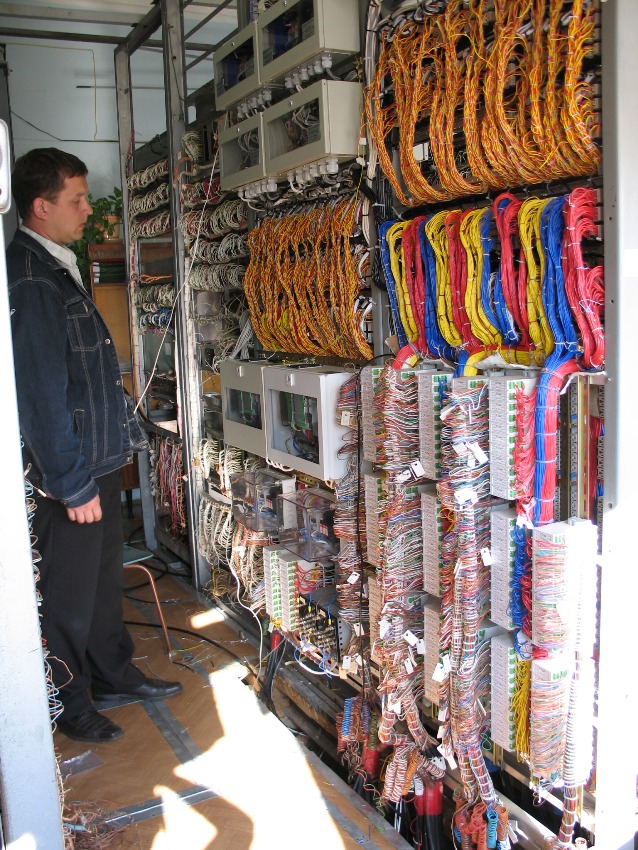

Когда систему запустили в работу, тут случился казус: не стало страны, где изготовляли Robotron1715. Вместо Правца была Мозовия со "страшно большим объемом" жесткого диска - 23 мГбт. Б/ушные Роботроны потом собирали по всем предприятиям - ремонтировать-то было нечем. А платы в шкафах КТС-ЛИУС постепенно вылетали по причине нарушения технологии сборки на Харьковском ЭТЗ. Кстати, площадь аппаратура на фото занимает размером 180 см х 40см. Это два статива типа СРБУ-66, на раме которых и "навешана" вся начинка ГАЦ-МП. Разработчики КГМ И ГАЦ-МП из одной конторы ЮГПА.
Все перечисленные Вами возможности КГМ ГАЦ-МП тоже решает.

Программный режим работает уже сутки, но и по АРС распускали и вчера и сегодня, работает!!!

СУНДЕТОВ,

Дома-то был?

Хотя, такие переживания ни с чем не сравнить! Поздравляю!!!!

А что его охранять.

СУНДЕТОВ добавил 08.12.2013 в 20:53
ДСПГ
http://morepic.ru/images3/1_4291.jpg
АРМ ШН
http://morepic.ru/images3/5_4092.jpg
Первый отцеп в режиме АРС.
http://morepic.ru/images3/6_9733.jpg

СУНДЕТОВ, Удачное расположение: роспуск с Юга на Север!
http://morepic.ru/images3/2_6348.jpg

У кого ГАЦ-АРС-ГТСС. Скинте пожалуйста схему управления замедлителем, для сравнения. А то сказали что, только у нас один недостаток упустили.

После переделки оптрон режима "Р" на плате МК АРС в шкафу АРС перестал гореть.

как же вы его переделали ? :shocking:

перетравили кристал чоль :maniak:
