6.13. Регулировка длины шатуна в сборе с поршнем
При разборке дизеля с расчленением поршней от шатунов не раском-плектовывайте прокладки, установленные между каждым поршнем и его вставкой. При замене поршней восстановите первоначальную длину шатуна в сборе с поршнем (размер А на рис. 146) с точностью ±0,05 мм подбором прокладок между поршнем и вставкой поршня.
Толщину прокладок между вставкой и поршнем (при замене поршня) определите по величине размера А на новом и заменяемом поршнях. Если размер А на новом поршне цилиндра больше, чем на заменяемом, то уменьшите на соответствующую величину толщину прокладок, и наоборот.
При заменах нижних поршней, вставок и цилиндровых гильз проверьте расстояние от оси форсуночных отверстий до головки поршня при нахождении его во внутренней мертвой точке, которое должно быть 1,4 ± 0,2 мм. После установки верхних и нижних поршней проверьте величину линейного сжатия.

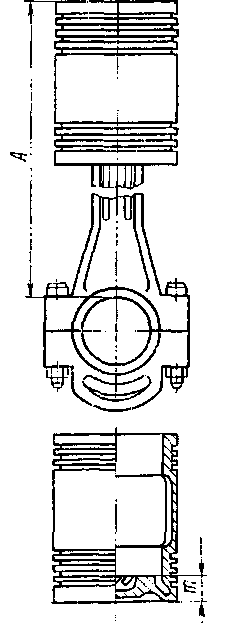

Рис. 146. Регулировка длины шатуна с поршнем
