Такой вопрос знатоки. Есть древняя станция с МКУ, пульт-стативом, на котором время от времени загорается лампочка КПТУ. В цепи питания лампы есть аварийка "АР" и реле "НДИ", которое получает питание от РТА в РШ на входном "Н" и вся цепь проходит через аварийки нечётной горловины. При обследовании авариек - все нахолятся под током - цепь имеется, при измерении на последней (до поста ЭЦ точке) есть напруга 15В. При изъятом реле "НДИ" на монтажной плате 1-4 напруга 13.5В, только ставлю реле, падает в лучшем случае до 6В (реле типа НМШМ2-900(2.3 отпускание, 6.5 притяжение) и начинает плавать от 2 до 7 вольт, соответственно КПТУ то горит (пока не будет 6.5В), то не горит (пока не опустится до 2В). Предположительно плывёт изоляция кабеля от последней точки до поста ЭЦ. Ваш совет?

**vetal** · 10.06.2015, 22:20

Цитата:

Сообщение от Сергей Ларионов 27762

Есть древняя станция с МКУ, пульт-стативом,

Сфоткайте пульт-статив если можно! Охота посмотреть, что это за зверь такой.

скобарь74 · 10.06.2015, 22:20

Цитата:

Предположительно

Это как?

Сергей Ларионов 27762 · 10.06.2015, 23:50

Ну не было у меня с собой мегомметра

**vetal** · 11.06.2015, 00:23

Цитата:

Сообщение от Сергей Ларионов 27762

Такой вопрос знатоки. Есть древняя станция с МКУ, пульт-стативом, на котором время от времени загорается лампочка КПТУ. В цепи питания лампы есть аварийка "АР" и реле "НДИ", которое получает питание от РТА в РШ на входном "Н" и вся цепь проходит через аварийки нечётной горловины. При обследовании авариек - все нахолятся под током - цепь имеется, при измерении на последней (до поста ЭЦ точке) есть напруга 15В. При изъятом реле "НДИ" на монтажной плате 1-4 напруга 13.5В, только ставлю реле, падает в лучшем случае до 6В (реле типа НМШМ2-900(2.3 отпускание, 6.5 притяжение) и начинает плавать от 2 до 7 вольт, соответственно КПТУ то горит (пока не будет 6.5В), то не горит (пока не опустится до 2В). Предположительно плывёт изоляция кабеля от последней точки до поста ЭЦ. Ваш совет?

Сначала, надо убедиться, что это кабель путем измерения напряжения на кабельных жилах кабеля со стороны поля (в кабельной муфте или РШ) и со стороны релейки (на кросовом стативе или шестиштырных колодках). Если напряжение со стороны поля будет 15В, а релейки 2-7В, то конечно это кабель. Если запасные жилки уже "прозвонены", то необходимо прокрутить их мегометром относительно земли и между собой (я бы обе менял). Если изоляция будет норма (не ниже 1кОм на 1В), то делать подмену.

vetal добавил 11.06.2015 в 00:15

Цитата:

Сообщение от Сергей Ларионов 27762

Есть древняя станция с МКУ

А кабель там уложен с полиэтиленовой оболочкой или типа СОБ?

vetal добавил 11.06.2015 в 00:23

Цитата:

Сообщение от Сергей Ларионов 27762

Есть древняя станция с МКУ,

Кстати, с количеством запасных жил в кабеле на древней станции с МКУ может быть прикол - запасных жил может и не быть! Надеюсь это будет не Ваш случай.

Сергей Ларионов 27762 · 11.06.2015, 21:07

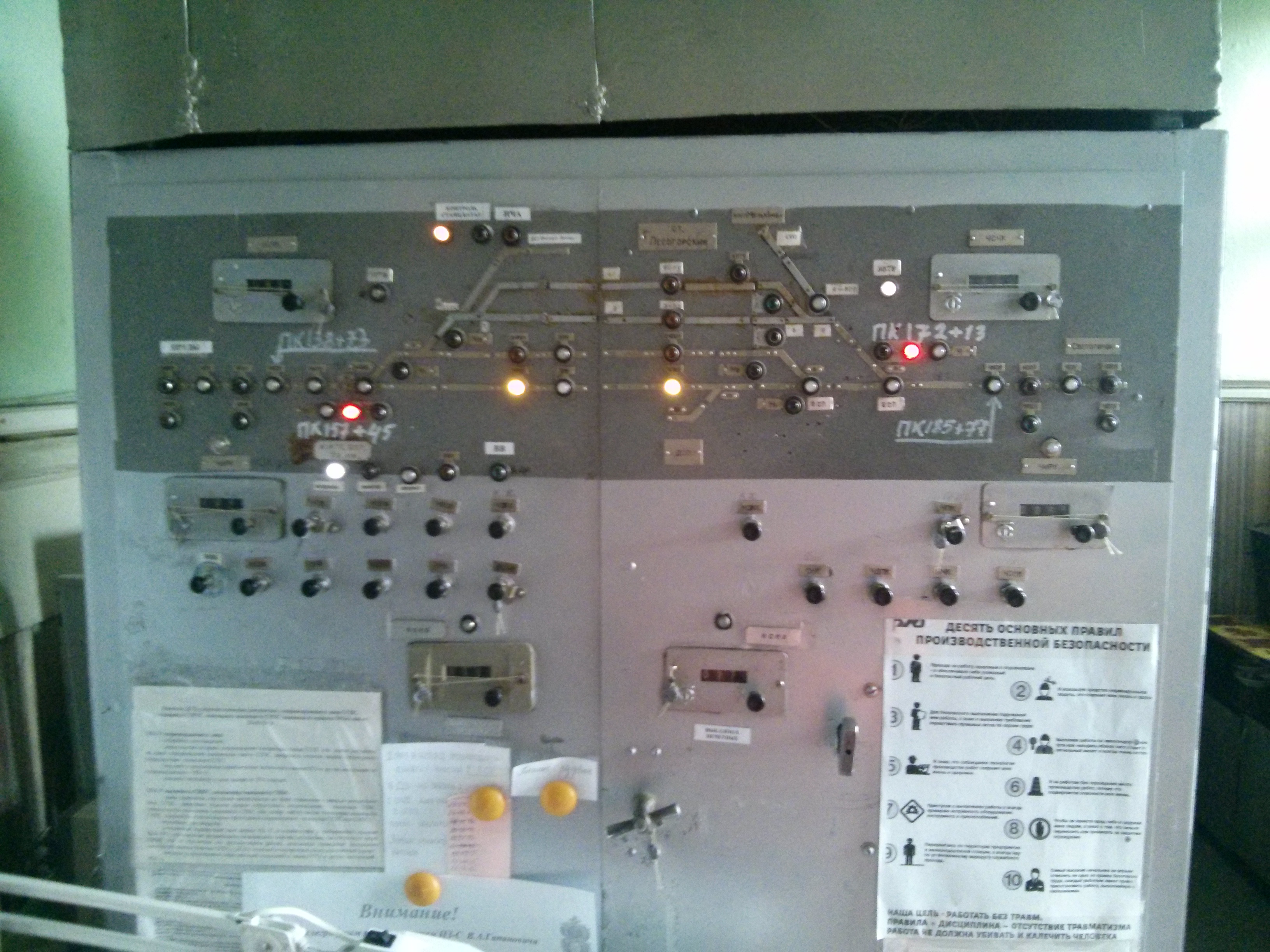

Прошу прощения за качество

скобарь74 · 11.06.2015, 23:11

Цитата:

(не ниже 1кОм на 1В),

Я бы этим не увлекался насчет жил кабельных...

**vetal** · 11.06.2015, 23:21

Цитата:

Сообщение от скобарь74

Я бы этим не увлекался насчет жил кабельных...

Не меряли бы напряжение на кабельных жилах или мегометром не крутили?

**vetal** · 12.06.2015, 12:43

Цитата:

Сообщение от Сергей Ларионов 27762

начинает плавать от 2 до 7 вольт,

Вот это плаванье, очень напоминает подземную муфту, в которую попала вода. Скрутка в подземной муфте начитает окисляться, гнить и напряжение начинает плавать. Подземные муфты на кабеле интересно есть?
