Очень нужна любая документация по стенду СИ-СЦБ! Люди помогите кто чем может!!! Понимаю что сканировать долго и муторно... Очень нужна помощь :wallbash::nerad:

Rafa,
Спасибо, но по данному стенду информации нет...

С 3 августа в отпуске. Но в любом случае, с СИ СЦБ глухо. Схему не отсканируешь, это же портянка размером с пол-дивана. Руководство по эксплуатации? Есть какая-то сборная солянка, непонятно все листы - не все, но на темно-розовом фоне чуть темней текст - при сканировании вряд ли что понятно будет, да и времени много надо. Методику аттестации периодически теряю(ежегодно), нахожу когда не надо. На данный момент опять потеряна очередной раз. Если что-то прямо конкретное надо по стенду, то когда зайду на работу, попробую найти и отсканировать всё же.

ПОГОВОРИ С ШНС КРП

она главный инженер кипа и схема у нее должна быть.

Вопрос по ремонту СИ СЦБ.
Проверяем комплект блоков дешифраторов БС, БК, БИ-ДА на работу, т.е. , когда подаем через цепь "А" на БС-ДА ~13,8В, в цепи "Б" переключатель(не помню как называется) на "О", другой на "V-5 КЖ"(или что-то в этом роде). НАжимаем четыре кнопки( "ТР" и три штуки про "ДЯ") - горит красная лампа. Потом переключаем с "О" на "КЖ" - загорается желтая и т.д.

Короче, при работе в этом положении, периодически падает напряжение почти до нуля на вольтметре цепи "Б"(напряжение на реле ЖР и конденсаторе С1) и лампочка с желтой переключается периодически на красную и обратно. Это не неисправность дешифраторных блоков, т.к.
1. на другом стенде СИ СЦБ все нормально
2. другие блоки дешифратора на этом стенде показывают то же самое
3. это происходит только с КПТШ-5
Для тех, кто не видел схемы стенда, но может помочь советом, поясняю:
То, что происходит это только с КПТШ-5, значительно ограничивает место поиска неисправности и это хорошо. Но я не нахожу. От КПТШ-5 - на разъем, дальше в одном жгуте с проводами от другого КПТШ-7, от двух ТР и двух реле ЖР и ЗР идет в разъемы в стенде, далее эти провода(от КЖ -ОКЖ КПТШ) идут на галетный переключатель З-Ж-КЖ-О-О-КЖ-Ж-З(КПТШ-7 и КПТШ-5),а дальше всё одинаково. Есть по дороге на переключатель ответвления на кнопку 2ДЯ-3Б или 1ДЯ-3Б(не помню какую, но я их обе почистила и порегулировала)Провода эти все прозваниваются четко. Где-то сообщение может какое? Как его искать? Хотя, какое сообщение, скорее пропадает где-то контакт, но все просмотрено.
Я наверное зря сегодня написала, т.к. занималась ремонтом 2 недели назад и уже подзабыла все мелочи. Но я уж столько написала много, стирать не буду, лучше в понедельник уточню и допишу, если кто-нибудь мне ответит.

Не киповец, но предположу. Возможно, нужно отрегулировать временные характеристики. Похоже, что путевое реле (или что там вместо него) работает синхронно с реле ПТ.

Временные характеристики чего? Реле ПТ в БИ-ДА? В другом стенде все нормально. И с КПТШ-7 данного стенда все нормально.

Временные параметры импульсов. После КПТШ что стоит? ТШ?

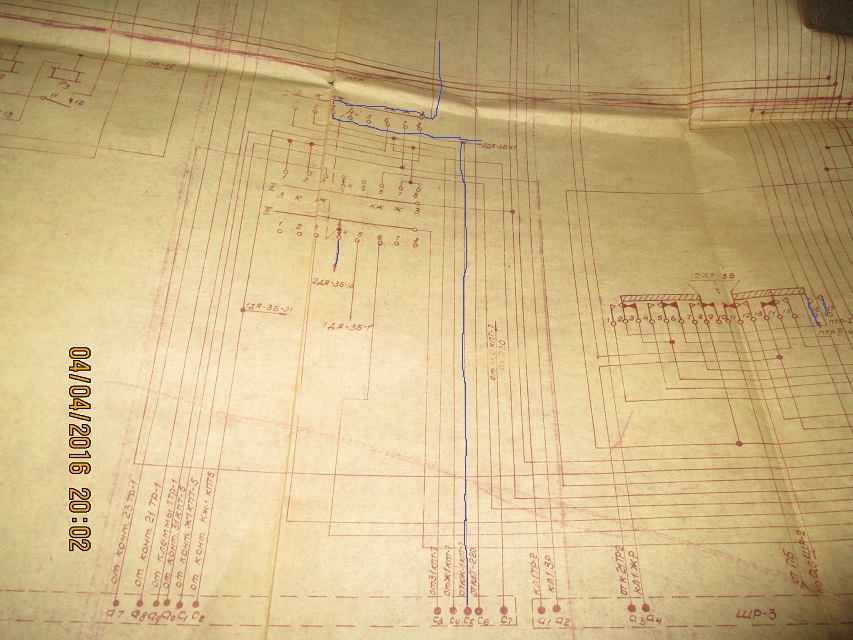

Вот кусочек схемы, где галетный переключатель ПТР на коды КЖ, Ж, З от КПТШ-5 и от КПТШ-7. Неисправность только тогда, когда переключатель в 3-м положении. Наверное я чего-то не досмотрела, потому что вижу, что от ПТР III -3 идет на разомкнутые контакты кнопки(на этом кусочке не видно), от ПТР II-3 также. От ПТРI-3 идет на клемму С5 разъема ШР-2, а оттуда на разъема КПТШ - КЖ1. Также от ПТРI-3 идет на контакт кнопки 2ДЯ-3Б-17. От при нажатой кнопке замкнут с 16 контактом, от него на разомкнутый контакт ПТР III-4. Получается, что нужно смотреть от ПТРI-3 до С5 и до КПТШ. И всё. ЧЕго я не доглядела?

http://morepic.ru/images3/img04211_7826_2665.jpg

У кого такой есть. (Отзывы)
http://morepic.ru/images/full2prepared_1464.jpg

Мы такого не видали пока!:shocking:

СИМ-СЦБ вроде не выпускают.

У нас пришёл лет десять назад без приборов в комплекте, кое-как запустили, потом он подгорел что-то там унутрях задымило, ремонтировать никто не взялся, так и стоит в запустении!:net:

Этот пока в серийно не выпускается.
